Wymiary nominalne i tolerancje
Poniżej opisano stronę Wymiarów nominalnych i tolerancji panelu Własne parametry dla ustawień Drzwi/Okna z biblioteki INT ARCHICADa.
Rozmiar otworu (wysokość i szerokość) można określić w odniesieniu do każdego z czterech rodzajów wymiarów: Otwór w ścianie, jednostka, przejście i wymiary skrzydła.

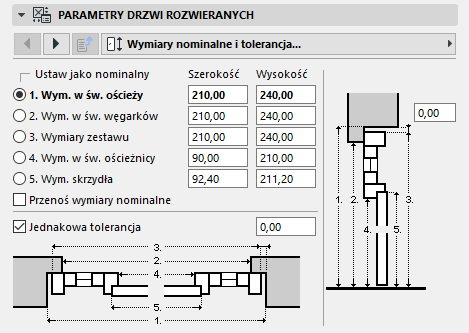

Ponumerowane rysunki pomogą zidentyfikować wymiary.
Wymiary otworu w ścianie
Otwór w ścianie jest dociętą częścią ściany mieszczącej całą konstrukcję otworu.
Szerokość otworu w ścianie jest równa Szerokości wymiaru zestawu plus suma wartości Bocznych tolerancji.
Wysokość otworu w ścianie jest równa Wysokości wymiaru zestawu plus wartość Górnej tolerancji.
Zobacz Tolerancje.
Wymiary zestawu
Wymiary zestawu to szerokość i wysokość całej konstrukcji otworu.
Wymiary przejścia
Wymiary przejścia to szerokość otworu minus szerokość profilu.
Ustaw jako nominalne

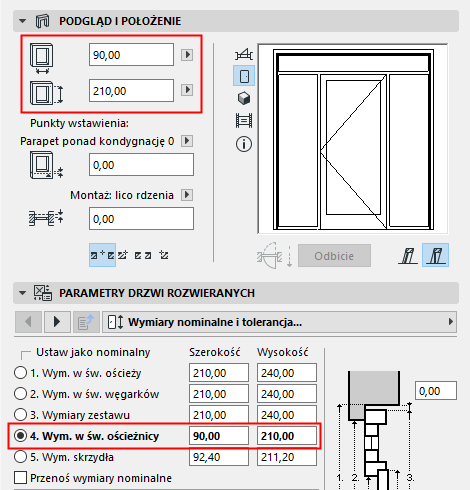

Użyj przycisku Ustaw jako nominalne, aby wybrać jedną z opcji wymiarów jako Nominalny wymiar otworu.
•Nominalne wymiary przedstawione będą w Zestawieniu interaktywnym, w polu Rozmiar nominalny W x H .
•Wymiar nominalny widoczny będzie w polach Szerokość i Wysokość w panelu Podgląd i położenie Ustawienia okna.
Zmień bieżący wymiar nominalny na zaznaczenie: To pole ma zastosowanie jeśli zmienisz opcję Wymiaru nominalnego (np. z Wymiaru zestawu na Wymiary otworu w ścianie). Jeśli to pole jest zaznaczone, wartości oryginalnych Wymiarów nominalnych (pochodzących z wymiaru zestawu) zostają zastosowane dla nowych Wymiarów nominalnych (wymiarów otworu w ścianie). Inne wartości wymiarów zostaną zmienione automatycznie.
Pokaż wymiary w znaczniku
Jeśli wyświetlisz znacznik otworu, użyj panelu Znacznika wymiarowania (Opcje znacznika - Rozmiar do pokazania), aby wybrać jedną z opcji wymiarów (Otwór w ścianie, Zestaw, Wymiary skrzydła lub przejścia) jako preferowane wymiary znacznika.
Wybrane opcje wymiarów będą również stosowane do wyświetlenia wymiarów w Automatycznym wymiarowaniu i Zestawieniu interaktywnym.
To pole jest domyślnie zaznaczone, aby można było wprowadzić jedną wartość i zastosować tolerancje dla wszystkich stron konstrukcji otworu. Aby zmienić wartości tolerancji dla boków otworu (np. w przypadku otworu o złożonym kształcie, których naświetla boczne mają różne wysokości parapetu), należy odznaczyć to pole i kliknąć Tolerancje, aby przejść do zakładki Tolerancje.
Zobacz Tolerancje.
Uwaga: Aby wprowadzić wartości Standard, zastosuj opcje Standard w zakładce Otwór ścienny. Wprowadzenie Powiększenia nie ma wpływu (w przeciwieństwie do wartości Tolerancji) na Nominalne wymiary otworu.
