Migrar Projectos que Contenham Associações

Migrar do ARCHICAD 11 e anterior.

Associações Herdadas de Ficheiros Fonte em Versão Antiga (ARCHICAD 11 e anteriores)

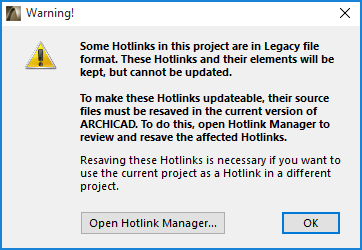

Quando abre um projecto que contém módulos associados de ficheiros de origem ARCHICAD 11 ou anteriores, o ARCHICAD irá apresentar um aviso sobre ficheiros de herança, com instruções sobre o modo como os módulos podem ser actualizados no ARCHICAD actual:

Nota: este processo é aplicável quando estiver a migrar projectos de versões antigas (11 ou anterior) para o ARCHICAD 23.

Abrir Gestor de Módulo de Associação para Visualizar Hierarquia de Originais de Associações do Projecto

1.Abra o projecto no ARCHICAD 23.

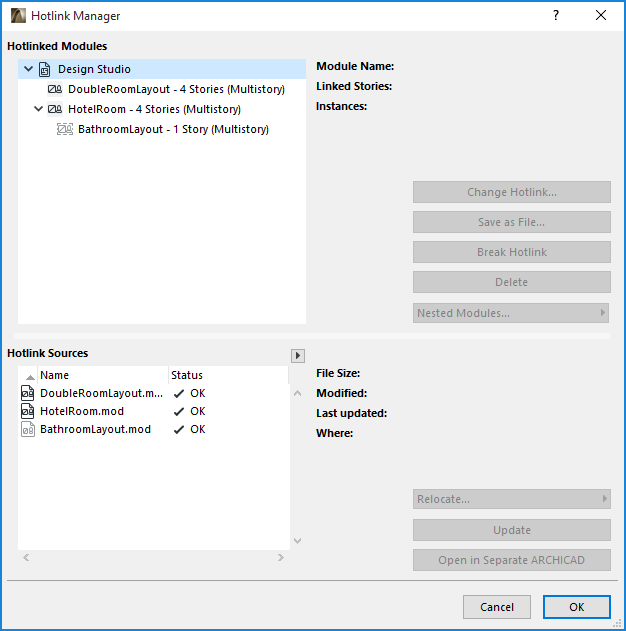

2.Vá ao Gestor de Módulo de Associação (Ficheiro > Conteúdo Externo > Gestor de Associações).

•A lista dos Módulos Associados (na metade superior da caixa de diálogo) apresenta a hierarquia de módulos associados dentro do projecto actual.

•A lista Origem de Associações mostra os originais dos ficheiros-módulo associados juntamente com o seu estado.

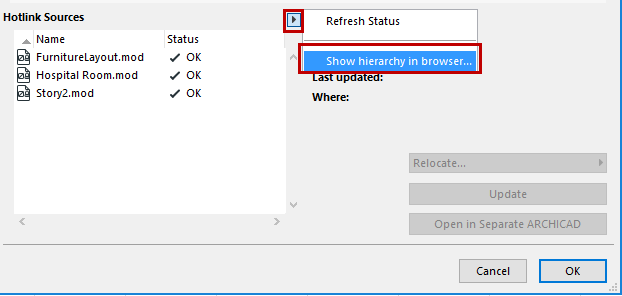

Nota: Para uma visualização dos ficheiros originais associados mais detalhada e imprimível, clique em Mostrar hierarquia no browser no botão pop-up.

Isto abre o seu browser numa janela separada, mostrando os ficheiros originais associados num formato hierárquico, juntamente com as localizações dos ficheiros que estão hiperligados.

Conversão dum projecto com ficheiros Originais Associados disponíveis na sua localização original

Neste fluxo de trabalho, abrirá os ficheiros originais associados um a um e vai gravá-los em ARCHICAD 23.

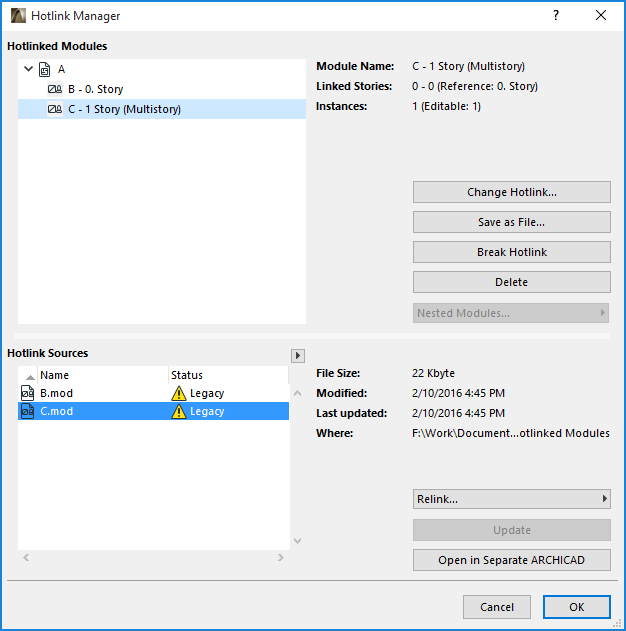

Suponha que está a trabalhar num Projecto A, com os módulos B e C como módulos associados::

1.Abra o projecto (A.pln)

2.No diálogo de aviso que aparece, escolha a opção “Gestor de Módulo de Associação”.

3.O Gestor de Módulo de Associação contém uma lista de ficheiros Originais.

4.Para cada Ficheiro original visível como Herança ou Em falta, tem de abrir o ficheiro no ARCHICAD 23, utilizando o botão Abrir noutro ARCHICAD. A seguir grave o ficheiro aberto (Ficheiro > Abrir.)

Recomendamos que grave os ficheiros por esta ordem: percorra a hierarquia ficheiro a ficheiro, da base ao topo.

Nota: é possível que os ficheiros originais abertos contenham outras associações que não são utilizadas em A.pln. (por exemplo, se o módulo é colocado num piso que não é mostrado em A.pln, ou se B.pln contém módulos encaixados, ainda que no Gestor de Módulo de Associação para A.pln tenha seleccionado a caixa "Saltar Módulos Encaixados"). Se estes encaixados estão em formato herança, o ARCHICAD mostrará um aviso quando eles são abertos. Neste caso, deve continuar o processo de conversão, tratando B.plan como um projecto separado que contém associações herdadas: deve gravar esses originais de associações em ARCHICAD 23 como descrito neste documento - voltando a gravar os ficheiros, localizando os originais em falta, regravando os ficheiros originais herdados encaixados, etc.

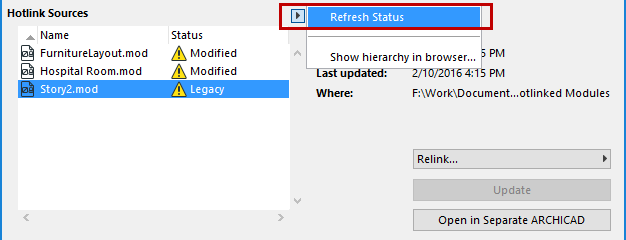

5.Na secção Origem de Associação, clique em Actualizar Estado no botão pop-up.

Se regravou com sucesso todos os ficheiros Herdados a partir da lista original (como descrito no passo 4), então a lista Origem não deve mostrar quaisquer ficheiros no estado "Herança".

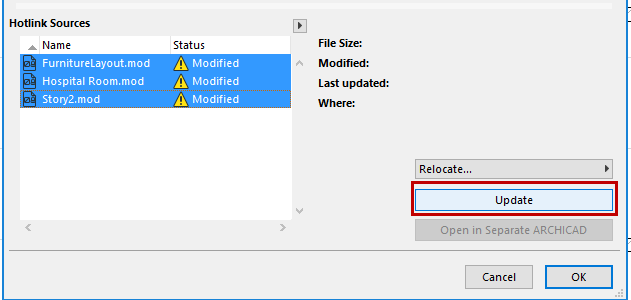

6.Clique em Actualizar.
