São atribuídos tipos de linha a cada elemento de construção ARCHICAD na sua própria caixa de diálogo de Definições de Ferramenta, dependendo do tipo de elemento.

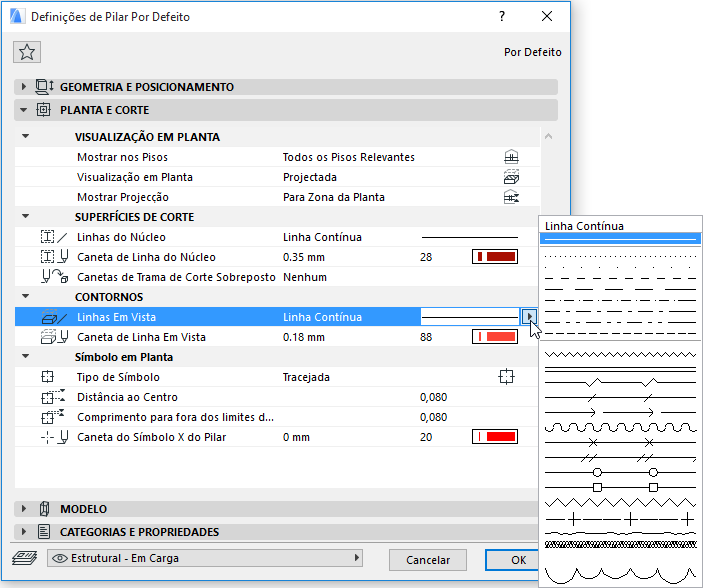

Por exemplo, ao definir como um Pilar deve ser visualizado na Janela 2D, é possível aplicar diferentes tipos de linha para o contorno, para o núcleo, e para a simbologia.
Os tipos de linha disponíveis na caixa de diálogo de Definições do Elemento podem ser configurados pelos atributos de Tipos de Linha, em Opções > Atributos do Elemento > Tipos de Linha.
Utilize a caixa de Tipos de Linhas para modificar os tipos de linha standard (sólido, ponteado, tracejado, etc.) e defina tipos de linha personalizados.
Ver Caixa de Diálogo Tipos de Linha.
Por defeito, todas as linhas são visualizadas no formato Capilar, com um pixel de espessura.
Adicionalmente, pode activar Linhas de Corte a Cheio (Visualização > Opções de Visualização no Ecrã); desta forma, todas as linhas de corte terão mais espessura (dois píxeis, independentemente da espessura real da caneta). Todas as outras linhas serão visualizadas no formato Capilar.
A alternativa à espessura Capilar é visualizar cada Espessura Real da Linha da caneta: activar a Espessura Real da Linha em Visualização > Opções de Visualização no Ecrã. A espessura de cada linha (em função do valor da caneta, definido na caixa de diálogo Canetas e Cores), será visualizada com rigor.
