Um Material de Construção é um "super atributo", uma combinação de múltiplos atributos com propriedades definidas. Todos os elementos de modelo usam Materiais de Construção em vez de Tramas de Corte.
Os Materiais de Construção também estão disponíveis para Escadas, Varões, elementos de perfil e determinados Itens da Biblioteca (na Biblioteca INT: os existentes na pasta Estrutura do edifício e na pasta Biblioteca RoofMaker).
Materiais de Construção são definidos globalmente, na caixa de diálogo de Materiais de Construção, depois aplicados a elementos construtivos nas suas próprias caixas de diálogo de Definições ou usados como componentes de Composições e Perfis Complexos. A edição do atributo do Material de Construção origina alterações em todo o modelo.
Os Materiais de Construção podem ser Classificados e podem-lhes ser atribuídas propriedades.
Encontram-se disponíveis algumas sobreposições ao nível dos Elementos, de forma a permitir flexibilidade na visualização de Elementos individuais, incluindo:
•Sobreposições de Caneta de Trama de Corte dos Elementos, incluindo fundo, primeiro plano ou ambos
•Sobreposições de Superfícies em cada face (incluindo uma sobreposição de extrusão para elementos Perfilados)
Para mais informações, veja Sobrepor Superfícies com o Pintor de Superfície.
O Material de Construção combina o seguinte:
•Trama de Corte
•Canetas de trama de corte (primeiro plano/fundo)
•Prioridade Intersecção
•Orientação da trama (se usada para um elemento composto ou complexo)
•Superfície
•Classificação e Propriedades, incluindo Propriedades físicas
Utilize Opções > Atributos do Elemento > Material de Construção para definir, editar, duplicar, dar novo nome ou apagar Material de Construção.

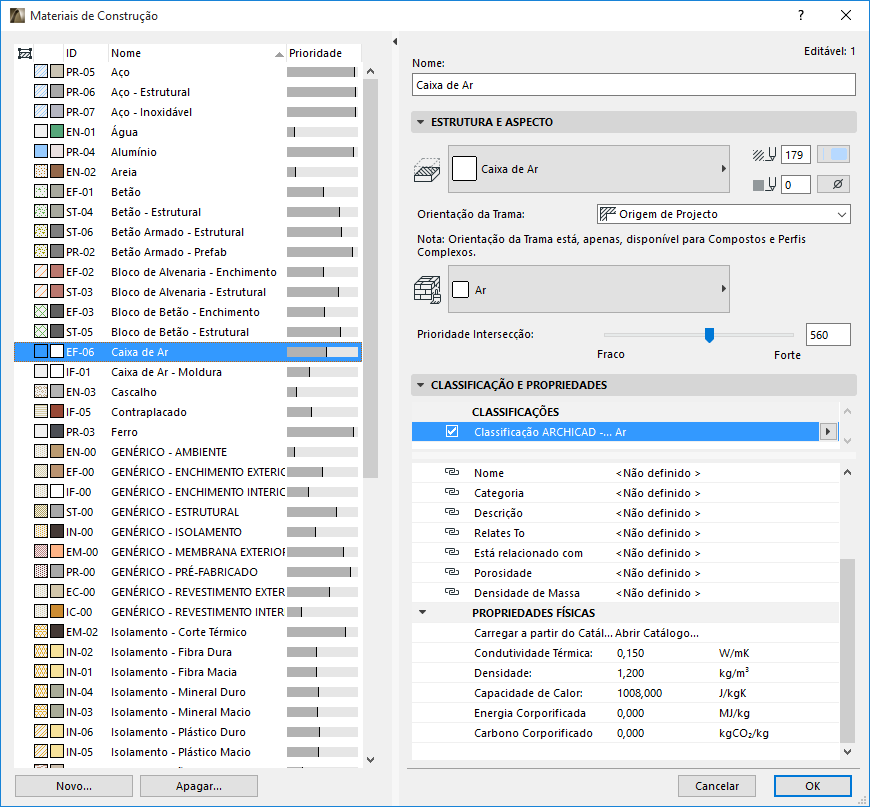

Caixa de Diálogo de Materiais de Construção
