As Paredes, Lajes, Coberturas e Membranas podem ser definidas como estruturas compostas.
Atribuir uma Estrutura Composta a uma Parede, Laje, Cobertura ou Membrana
1.Abra a caixa de diálogo de Definições do Elemento para o tipo de elemento.
2.No Painel Geometria e Posicionamento, defina a estrutura do elemento como uma composição clicando no ícone "Composição".

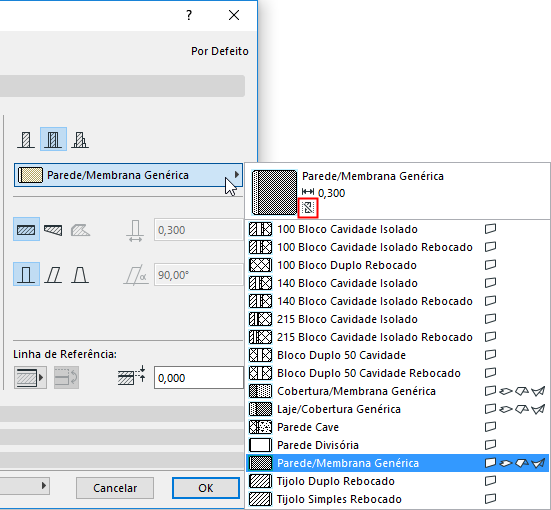

3.Utilize o pop-up abaixo para escolher uma composição. Tenha em atenção que um ícone indica se a composição seleccionada contém ou não um Núcleo. (Nesta imagem, o ícone indica "Sem Núcleo".)
Nota: as Composições são definidas para tipos de elementos específicos: Parede, Laje, Cobertura, e/ou Membrana, pelo controlo “Usar com”, nas Opções > Atributos do Elemento > Composições. O pop-up da composição nas Definições do elemento mostra apenas aquelas Composições cujo comando "Usar com" inclui o tipo de elemento que está a definir. Composições são definidas em Opções > Atributos do Elemento > Composições
Ver Caixa de Diálogo Estruturas Compostas.

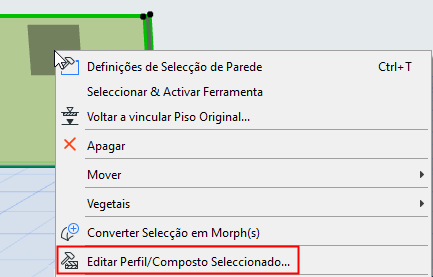

•Pode também editar uma composição seleccionada, acedendo às suas definições a partir do respectivo menu de contexto:
4.A composição escolhida será aplicada ao elemento actualmente seleccionado ou criado.
Nota: As definições Visualização da Estrutura Parcial do modelo da vista irão afectar a visualização de elementos compostos.
Ver Visualização da Estrutura Parcial.
Componentes de Estruturas Compostas
Os vegetais do elemento composto são chamados de “camadas”; uma estrutura composta pode ter até 48 camadas.
As camadas são separadas por “linhas do separados”; e o contorno da estrutura composta é a “linha de contorno.”
Os elementos compostos podem incluir uma ou mais camadas estruturais, designadas de Núcleo, contudo, não é necessário definir uma Camada de Núcleo.

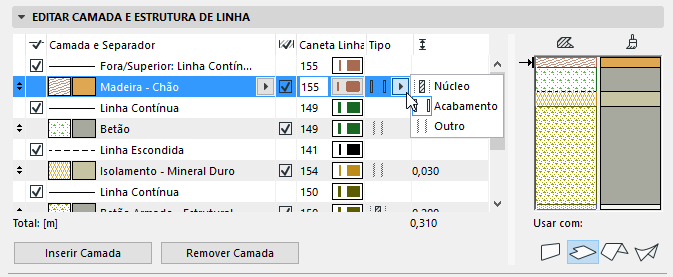

As camadas que definir como “Núcleo” ou “Acabamento” também irão afectar as vistas na Visualização da Estrutura Parcial.
Ver Visualização da Estrutura Parcial.
Atribua estas definições em Opções > Atributos do Elemento > Composições.
Ver Caixa de Diálogo Estruturas Compostas.
Nota: esta função está também disponível no Gestor de Atributos: ver Composições.
