Definir Ângulo da Aresta da Laje Personalizado e Superfície da Aresta

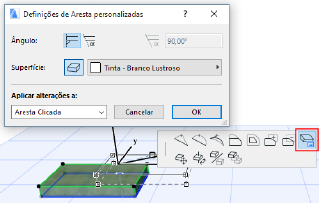

Para personalizar um ângulo da aresta da laje e aplicar uma superfície personalizada à(s) aresta(s) de uma laje e/ou aos seus vãos, seleccione a laje (o apenas o seu vão) e clique na aresta com o cursor Mercedes para abrir uma palete de contexto. Seleccione o ícone Definições de Aresta para abrir a caixa de diálogo.
Personalizar Ângulo da Aresta da Laje
Angulo: escolha um ângulo (Vertical ou Personalizado) para a aresta da laje. Se seleccionar o ângulo personalizado, introduza o valor do ângulo desejado no campo à direita.

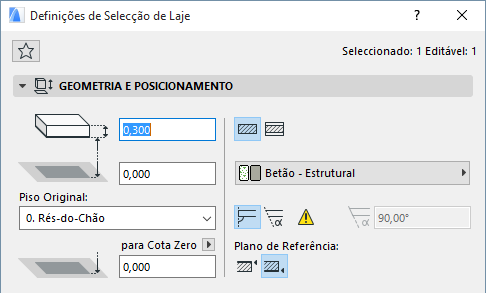

Se, aqui, aplicar um ângulo da aresta diferente do ângulo de remate definido por defeito (nas Definições da Laje), o Painel Geometria e Posicionamento das Definições da Laje irá indicar que foi aplicado um ângulo de aresta personalizado.
Se, mais tarde, alterar a definição do ângulo da Aresta nas Definições da Laje com a caixa de diálogo ainda aberta, o fragmento amarelo (indicando "aresta personalizada") ganha uma sombra vermelha. Isto significa que o ângulo da aresta da Laje se vai alterar: pretende aplicar esta alteração também às arestas do ângulos personalizados também? Se sim, seleccione a opção no fundo das Definições de Laje (Aplicar alterações aos planos/arestas personalizados também). Se não seleccionar esta opção, os seus ângulos da aresta personalizados permanecem da forma que os definiu.
Superfície da Aresta da Laje Personalizada
Nota: Por defeito, o material da Superfície aplicado a uma aresta da Laje deriva do Material de Construção atribuído à Laje. Pode sobrepor todas as superfícies de aresta da Laje, usando o controlo no Painel de Modelo das Definições da Cobertura. Personalizar Definições Aresta oferece um outro modo de personalizar a superfície de qualquer uma ou mais Arestas da Laje.

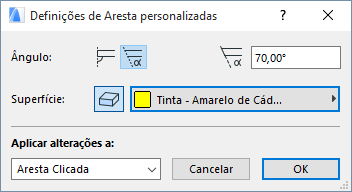

Superfície: Clique no botão de sobreposição de Superfície e, depois, seleccione uma superfície personalizada para a(s) aresta(s) da laje.

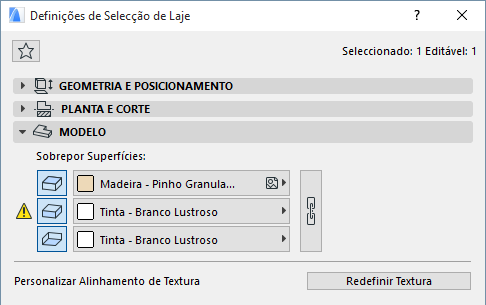

Se aplicar, aqui, uma superfície a qualquer aresta que seja diferente da superfície da aresta definida no Painel de Modelo das Definições da Laje (ou Material de Construção), o Painel de Modelo irá indicar (com um fragmento amarelo) que foi aplicada uma superfície de aresta personalizada.

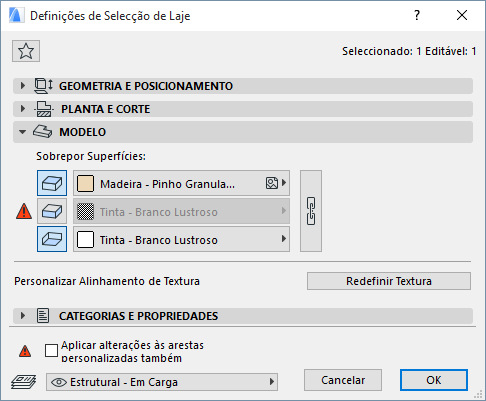

Se sobrepuser a superfície da aresta da Laje nas Definições da Laje com a caixa de diálogo ainda aberta, o fragmento amarelo (indicando "aresta personalizada") ganha uma sombra vermelha: isto significa que a definição da aresta geral da Laje se vai alterar: pretende aplicar esta sobreposição a todas as arestas, incluindo a(s) aresta(s) personalizada(s)?
Se sim, seleccione a opção no fundo das Definições de Laje (Aplicar alterações aos planos/arestas personalizados também). Se não seleccionar esta opção, as suas superfícies da aresta personalizadas permanecem da forma que as definiu.

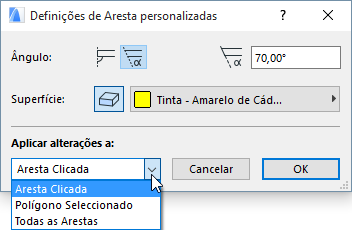

Aplicar Alterações
•A Aresta Clicada irá aplicar as opções que escolher abaixo (ângulo, superfície) apenas à aresta em que clicou ao abrir a palete de contexto.
•O Polígono Seleccionado irá aplicar as opções seleccionadas apenas às arestas da laje ou apenas às arestas do vão, consoante o que estiver seleccionado.
Ver Seleccionar Vão de Laje, em baixo.
•Todas as Arestas irá aplicar as opções seleccionadas a todas as arestas da laje, bem como a todas as arestas dos seus vãos. (Se a laje seleccionada não tiver vãos, Polígono Seleccionado e Todas as Arestas têm o mesmo efeito.)
Para personalizar a aresta ou ângulo do Vão de Laje, tem de seleccionar o vão, e não toda a laje.

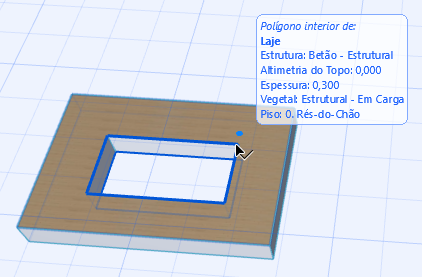

Para garantir que seleccionou o vão, certifique-se de que a Etiqueta de Informações indica "Polígono interior de" para a Laje seleccionada:
Para aplicar os valores personalizados apenas ao vão, seleccione Polígono Seleccionado do pop-up Aplicar Em.
