Editar Graficamente Componentes de Símbolo de Escada
Use o modo de Edição para editar graficamente os componentes de símbolo da Escada, depois de seleccionar o componente no modo de Edição (visualização de Símbolo).
Por exemplo:
Editar Símbolo de Linha de Corte

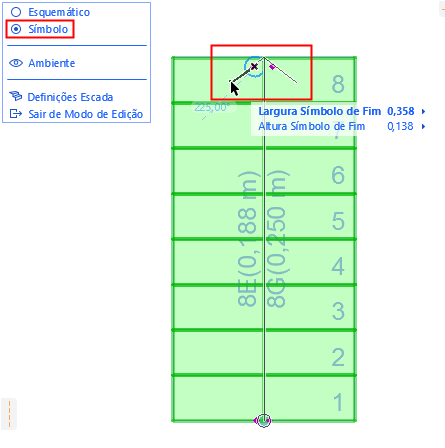

Editar Seta de Linha de Subida
Para editar graficamente pontos finais de seta no Modo de Edição, tem de estar a utilizar um tipo de símbolo Pessoal.
Escolha o Símbolo de Fim da Linha de Subida nas páginas Visualização em Planta ou Visualização Planta de Tectos de Definições Escada.
Ver Símbolo de Fim Linha de Subida: Editar Largura/Altura da Seta.

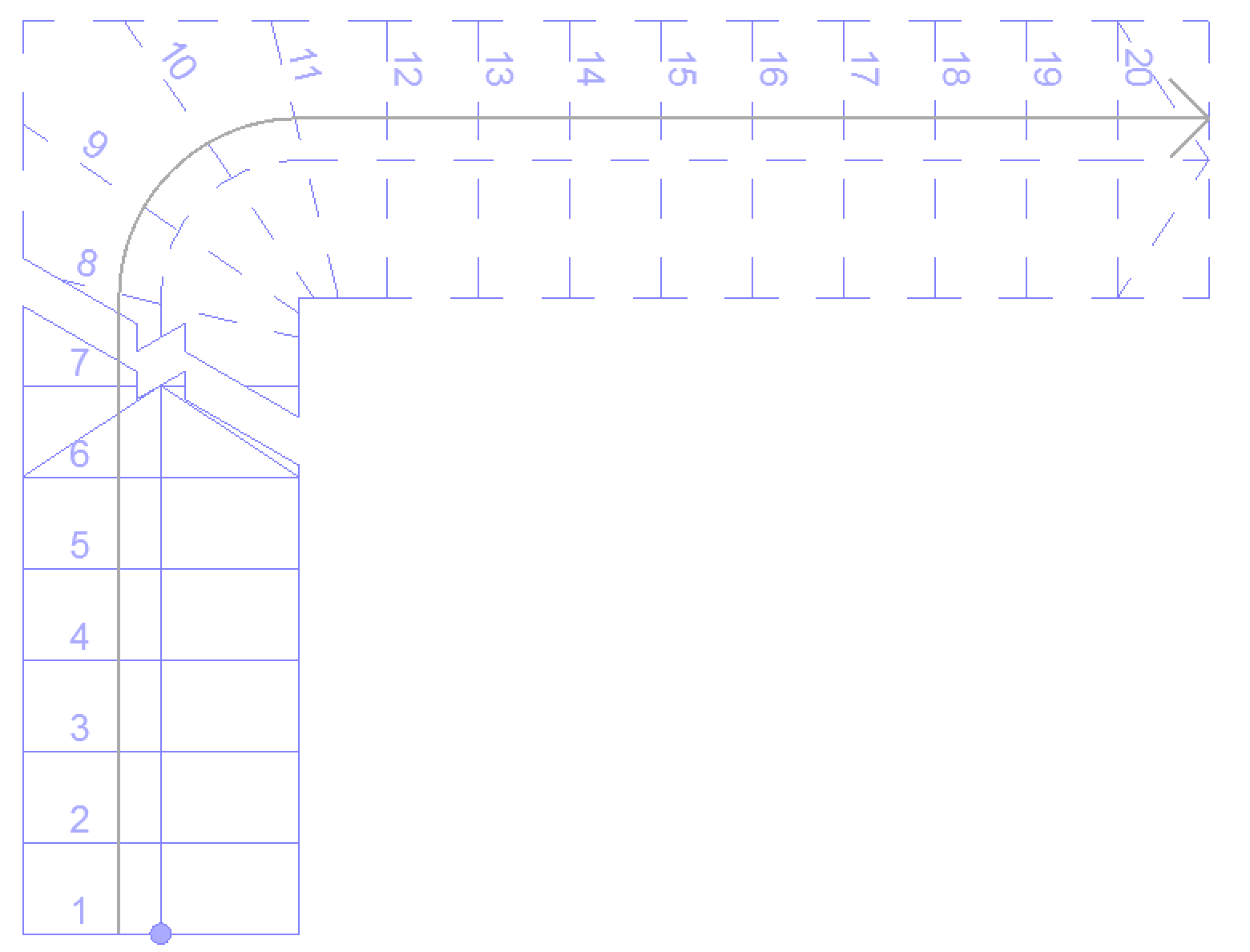

Editar Posição de Símbolo de Linha de Subida
Certifique-se de que se encontrar no modo de Símbolo, depois seleccione edite graficamente a posição do símbolo Linha de Subida.

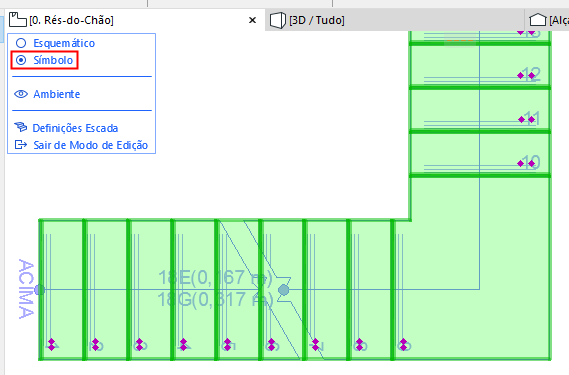

Editar Itens de Numeração da Escada
Pode editar (mover ou rodar) os números graficamente.
