Guardar Portas e Janelas com Formato Personalizado

Utilize este método para criar uma porta ou janela com uma forma personalizada.

Para formas rectangulares, ver Guarde Portas e Janelas Rectangulares de Elementos Modelo 3D.

Neste processo deve criar

1.uma forma personalizada que servirá como porta/janela em si e

2.outra forma que servirá de vão ou nicho no qual a porta/janela personalizada será colocada.

A forma do vão é definida por uma laje ou cobertura desenhada livremente à qual é depois atribuída uma ID de Vão de parede ou Nicho de parede. Lajes e coberturas com estas IDs serão visualizadas como um vão ou um nicho na parede. Wallhole e Wallniche são comandos GDL, utilizados para criar aberturas ou nichos na parede.

Para guardar uma porta ou janela com forma personalizada, faça o seguinte:

1.Crie o modelo 3D da sua janela ou porta de forma livre, tal como descrito na secção anterior.

Ver Guarde Portas e Janelas Rectangulares de Elementos Modelo 3D.

2.Utilizando a ferramenta Laje ou Cobertura, crie outro elemento cujo contorno corresponda ao contorno exterior do vão de parede ou nicho de parede pretendido.

3.Seleccione esta laje ou cobertura, e abra a caixa de diálogo de definições.

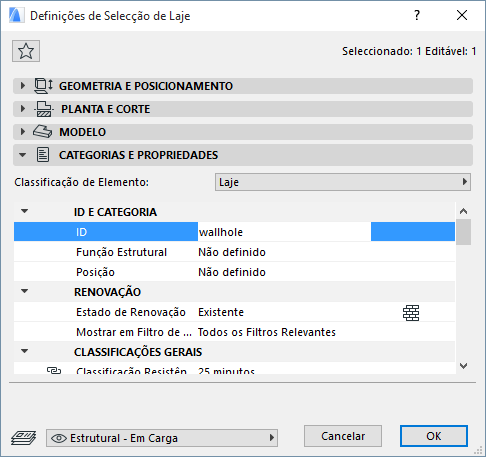

4.Abra o painel Classificação e Propriedades e altere o campo ID para Wallhole, se quiser fazer uma abertura, ou Wallniche se quiser abrir um nicho na parede.

Nota: o elemento de tipo Vão da Parede - independentemente da sua espessura - irá sempre trespassar a parede na qual é colocado. No entanto, o elemento de tipo Nicho de Parede, irá penetrar na Parede, numa extensão que depende da sua espessura, conforme estabelecido nas Definições de Laje/Cobertura. Se estiver a fazer um Nicho de Parede, certifique-se de que define a espessura do elemento com o valor pretendido.

5.Mova o elemento de Vão da Parede (Nicho de Parede) para os seus elementos de janela personalizados.

6.Seleccione todos os elementos que irão compor a sua porta/janela em forma personalizada: isto é, os elemento(s) da porta/janela e o elemento do vão/nicho.

7.Guarde a selecção utilizando o comando Ficheiro > Bibliotecas e Objectos > Guardar Selecção como e escolha Janela ou Porta.

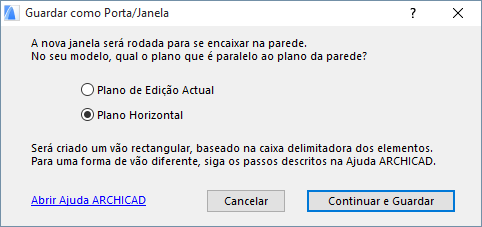

8.É-lhe pedido para especificar que plano do modelo representa o plano de parede anfitrião (plano de alçado), dentro do qual a nova Porta/janela será rodada ou o plano de edição actual ou o plano horizontal. (Isto é significante se, por exemplo, está a gravar um elemento Morph editado que foi originalmente uma porta, e que não está, por isso, situado no plano horizontal do seu modelo.)

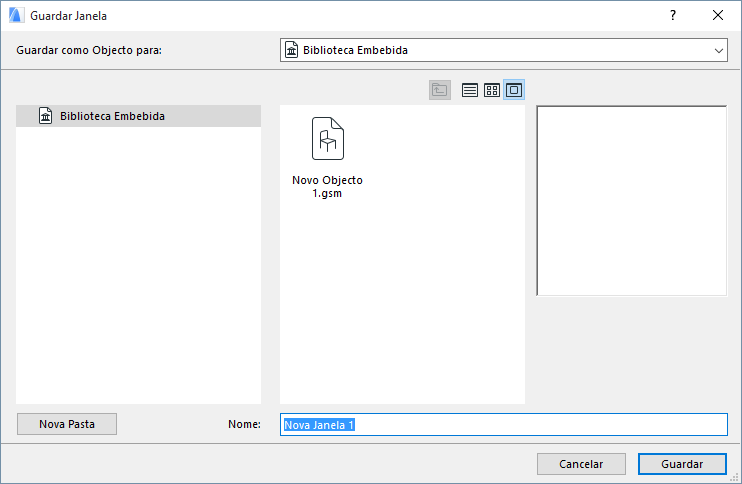

9.No diálogo Guardar Porta (ou Guardar Janela) que aparece, introduza um nome e escolha a localização da pasta desejada para a nova abertura:

–na Biblioteca Embebida (Escolha por defeito. Recomenda-se que guarde objectos específicos do projecto, personalizados na sua Biblioteca Embebida.)

–na Biblioteca da BIMcloud que foi adicionada ao projecto

–procurar uma biblioteca vinculada

Clique em Nova Pasta para criar um nova pasta dentro da pasta da biblioteca seleccionada.

10.Clique em Guardar.

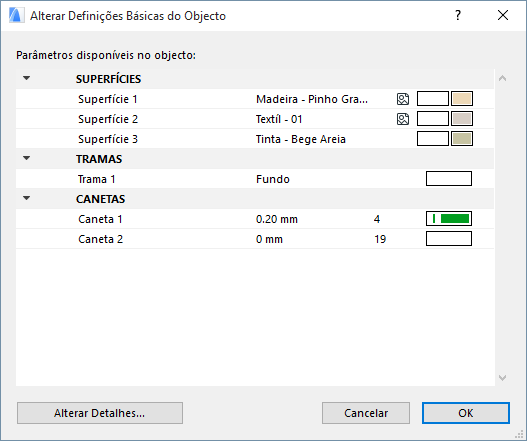

11.A caixa de diálogo Alterar Definições Básicas do Objecto aparece. Aqui, pode definir as Superfícies, Tramas e Canetas predefinidos do novo item de biblioteca.

Nota: Pode efectuar um ajuste preciso adicional destes atributos em Definições do Objecto após colocar o objecto.

Também, para adicionar informação ao novo item de biblioteca (por exemplo, palavras-chave para tornarem fácil a pesquisa nas Definições do Objecto ou no Portal BIM Components), clique em Alterar Detalhes no canto inferior esquerdo.

12.Clique em OK.

13.Coloque a Janela/Porta recentemente criada com a ferramenta Janela ou Porta. Note que o objecto criado pode ser alongado/encurtado, mas será distorcido nesta operação, porque não contém um script paramétrico.

Pode combinar mais lajes ou coberturas, para criar vãos ou nichos complexos. Já que é possível definir o ângulo de inclinação das coberturas, pode até abrir vãos não-perpendiculares nas paredes.

Para informações sobre a edição do item de biblioteca GDL resultante, ver Editar Itens de Biblioteca e Componentes Personalizados.
