Criar Componentes Personalizados para Portas, Janelas, Parede Cortina, Escada, Guarda

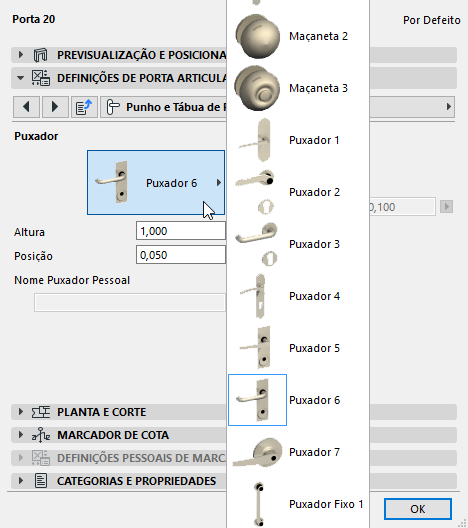

As Portas, as Janelas e os elementos de modelação hierárquicos (Parede Cortina, Escada, Guarda) são objectos GDL com muitas opções de parâmetros. Por exemplo, portas na biblioteca do ARCHICAD oferecem-lhe uma variedade de escolhas para painéis e maçanetas de portas:
Contudo, o seu design poderá necessitar de um diferente tipo de componente de porta - um que não se encontre disponível na sua biblioteca. Nesta fase, pode desenhar um elemento modelo e guardá-lo como item da biblioteca, definindo-o como um componente personalizado (p.ex. maçaneta da porta) que pode depois ser utilizado com a suas portas colocadas.

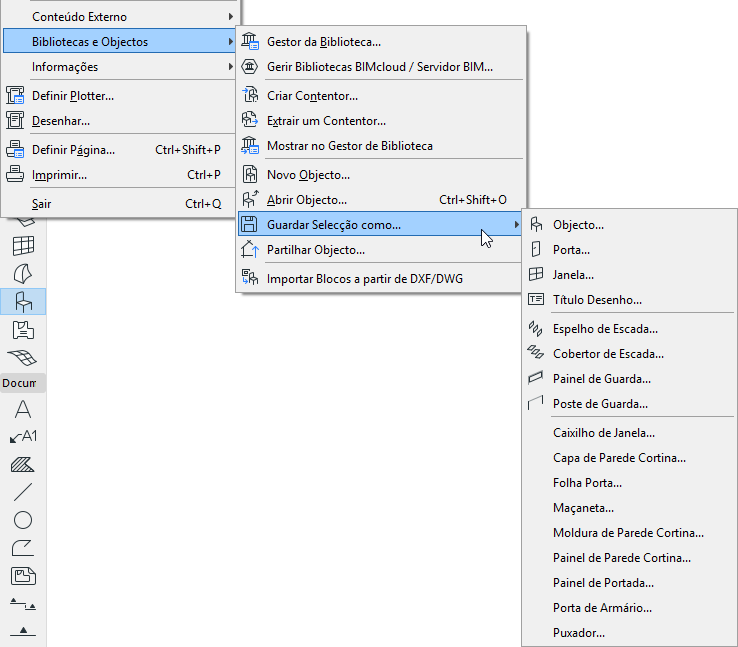

Os componentes personalizados possíveis são listados sob Ficheiro > Bibliotecas e Objectos > Guardar Selecção como:
Por exemplo, pode guardar uma laje como uma folha de porta personalizada. O objecto GDL resultante é guardado como a Folha da Porta na Biblioteca Embebida do projecto. Todas as portas que utilizem Folhas de Porta poderão utilizar esta Folha de Porta personalizada.
•Ao aplicar o componente personalizado, o ARCHICAD pode redimensioná-lo, se necessário. Por exemplo, pode criar um Folha de Porta com 1000 x 2000 mm. Se criar uma Porta com 800 por 2000 mm, com uma moldura de 50 mm nos quatro lados, o Folha será redimensionado para 700 x 1950 mm. O programa pode encurtar/alongar o Folha de Porta personalizado, de forma a que se adapte a estes valores.
•O redimensionamento automático NÃO se aplica a Componentes Personalizados guardados como subcomponentes de Escada e Guarda. Para os componentes de Escada e Guarda, tem de criar o componente com as dimensões exactas que pretende utilizar no projecto.
