Utilize Sobreposições Gráficas para aplicar o aspecto predefinido (cor, trama) a elementos do modelo por vista, de forma a transmitir informação rapidamente.
Por exemplo:
•Visualização de elementos em diferentes cores com base no seu Estado de Renovação
•Visualização de todas as paredes de reboco em azul
•Realce de todos os elementos de uma determinada categoria acústica ou categoria de fogo
•Realce de um grupo de zonas que estão interligadas (p. ex., áreas não aquecidas)
•Verificação da consistência do modelo

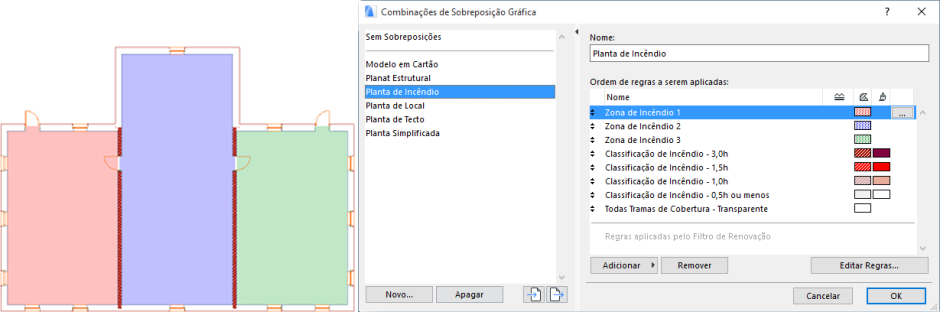

Zonas por Categoria de Fogo
A Etiqueta de Informações do elemento lista as Regras de Sobreposição Gráfica, caso existam, em efeito para este elemento:
Existem duas formas de atribuir uma Sobreposição Gráfica a um elemento do modelo:
•Por Combinação de Sobreposição Gráfica: uma Combinação de Sobreposição Gráfica (um Tipo de Projecção) é um conjunto de Regras de Sobreposição aplicadas, numa ordem definida, aos elementos de acordo com a(s) Regra(s).
•Por Filtro de Renovação: o Filtro de Renovação (um Tipo de Projecção) define que elementos (por Estado de Renovação) devem ser visualizados com uma sobreposição.
Em qualquer vista, as Regras da Combinação de Sobreposição Gráfica são aplicadas primeiro. As regras aplicadas pelo Filtro de Renovação são as de prioridade mais baixa.
Alguns elementos podem ser sujeitos a diversas Regras: por exemplo, "todas as paredes de reboco têm uma sobreposição azul" e "todos os elementos com um estado de renovação "Novo" têm uma sobreposição vermelha."
Neste caso, uma parede que se adequa a ambas as Regras é sujeita à sobreposição azul, porque as Regras da Combinação de Sobreposição Gráfica são aplicadas primeiro.
Regras de Sobreposição Gráfica
