Documento 3D: Projecção em Planta
Crie este tipo de Documento 3D baseado numa projecção da Planta. Defina a projecção definindo uma altura de plano de corte em 2D e a direcção de projecção para cima (em direcção ao tecto) ou para baixo (para o chão). Isto é útil, por exemplo, para visualizar as estruturas em carga numa planta de laje ou uma planta de tectos falsos. Use também esta função para criar vistas de Planta sombreadas para apresentação/design do interior.
Documento 3D: Projecção 3D
Este Documento 3D tem a sua origem na janela 3D. Os parâmetros específicos e as opções que afectam a visualização da janela 3D (como a projecção e filtragem/selecção de elementos) irão afectar a visualização do Documento 3D.

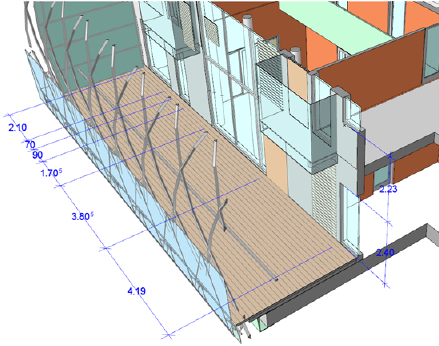

Para adicionar cotas, utilize apenas ferramentas para cotas ARCHICAD e determinadas funções de cotas que estão disponíveis apenas para Documentos 3D.
O Ponto de Vista do Documento 3D
O Documento 3D é um ponto de vista que surge no Mapa de Projecto do Navegador.
Também pode aceder a Documentos 3D através do comando OK da Barra de Ferramentas Mini-Navegador, ou do menu Janela > Navegar > Documentos 3D ou do menu Janelas.).
Em muitos casos, o Documento 3D é analógico relativamente ao ponto de vista do Corte: é uma parte integral do modelo ARCHICAD e os seus elementos de modelo são reconstruídos automaticamente e manualmente, dependendo do seu estado.
No Documento 3D pode seleccionar elementos do modelo e aceder às caixas de diálogo das suas definições para efectuar alterações ao modelo, mas não pode editá-los graficamente ou criar novos elementos de modelo.
Porém, tal como outras vistas modelo, o Documento 3D dispõe da sua própria caixa de diálogo de Definições Documento 3D, onde pode definir parâmetros que são específicos do Documento 3D: estes incluem visualização de trama/caneta das superfícies do elemento (incluindo corte de elementos compostos) e contornos, transparência, tramas 3D, Sombras, efeitos de sombra e sol.
Nota: a visualização dos elementos compostos na janela Documento 3D também depende das definições Visualização da Estrutura Parcial.
Ver também Visualização da Estrutura Parcial.

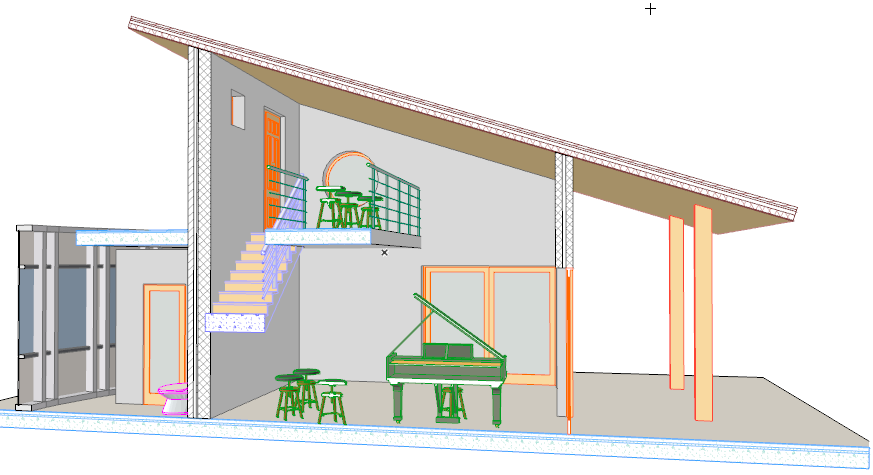

No Documento 3D, pode visualizar os materiais das superfícies de corte na visualização do tipo 3D para comunicar graficamente estruturas compostas:
