Rótulos do Símbolo para Informação do Elemento

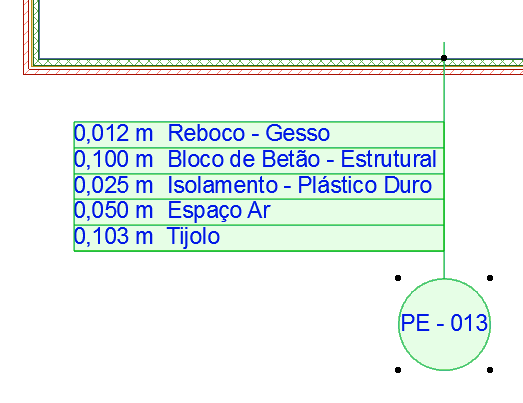

Os Rótulo do Símbolo podem apresentar todo o tipo de informação, como, por exemplo, as camadas de uma parede composta.
Os Rótulos de Símbolo são Objectos GDL especiais. Juntamente com os Rótulos de Texto/Texto Automático, estão disponíveis a partir do pop-up Ferramenta Rótulo e Definições da Ferramenta Rótulo.

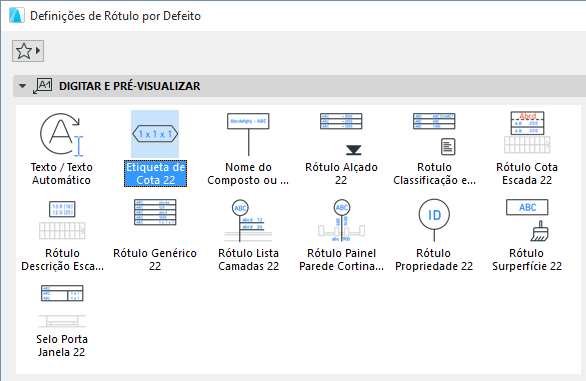

As informações seguintes são os Rótulos do Símbolo standard disponíveis na Biblioteca INT ARCHICAD. Os Rótulos fornecidos em outras Bibliotecas ARCHICAD localizadas podem variar, para satisfazerem as normas locais.
|
|
Parâmetros do Elemento Classificação e Propriedades Propriedades IFC |
|
|
|
ID de Elemento / Associação |
|
|
|
ID de Elemento/Associação Cotas Valores de Propriedade |
|
|
|
Cotas Área Vol. |
|
|
|
ID de Elemento/Associação Cotas Superfícies |
|
|
|
Cotas Altimétricas |
|
|
|
Rótulo Genérico |
ID de Elemento / Associação Nome Cotas Altimétricas Cotas Área Vol. Lista de camadas Nome de Composto / Perfil / Material de Construção Superfícies |
|
|
Rótulo Propriedade |
ID de Elemento / Associação Nome Valores de Propriedade |
|
|
Propriedades de Material de Construção ID de Elemento / Associação Cotas Lista de camadas |
|
|
|
Cotas Parâmetros |
|
|
|
Cotas Específicas de Escada (Largura, Altura do espelho, Profundidade de passo, Número de espelhos) |
|
|
|
Superfícies |
Ver também Rotular Paredes Cortina.
Ver também Seleccionar Superfície (para Rótulo de Superfície).
Nem todos os rótulos podem ser colocados em todos os tipos de elemento. Por exemplo, se inadvertidamente anexar um Selo Janela Porta a uma Coluna, um texto "marcador de posição" informá-lo-á do erro.

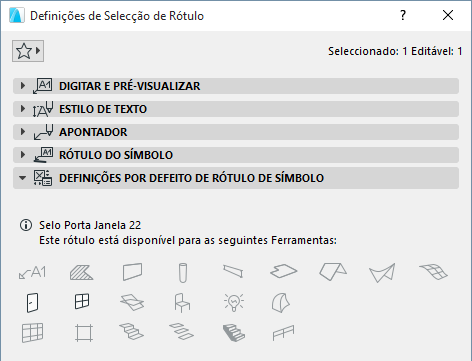

Nota: Para cada Rótulo, as Definições à Medida do Rótulo dão informação sobre os tipos de elementos a que pode ser aplicado.
Ver para mais pormenores Definições à Medida para Rótulos do Símbolo.
Pode também criar o seu próprio Rótulo, guardando elementos de desenho 2D, incluindo Texto automático.
