Cada ficheiro de projecto ARCHICAD inclui um Livro de Layouts cujo conteúdo é apresentado numa estrutura em árvore no Mapa do Livro de Layouts da Janela do Navegador ou do Organizador.
Clique no mapa do Livro de Layouts no Navegador ou no Organizador para aceder ao Livro de Layouts do projecto.
No Livro de Layouts, pode organizar Layouts em subconjuntos (representados por pastas). Cada Layout está associado a um Layout Mestre, que define o seu tamanho, e outros atributos. Isto permite a automatização de algumas tarefas, como a inclusão de um logotipo.
Formatos da Vista do Livro de Layouts (Janela do Navegador/Organizador)

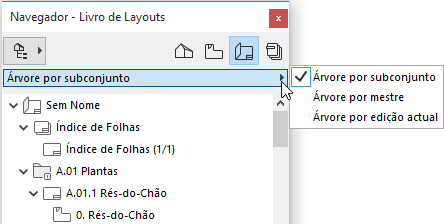

Apenas na Janela do Navegador/no Organizador, pode ver o Livro de Layouts em três formatos:

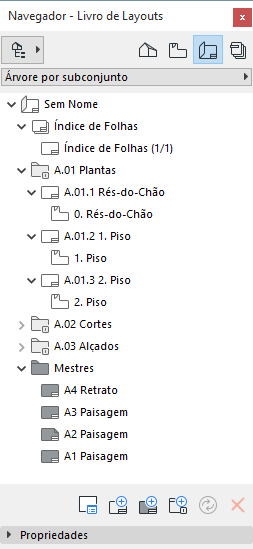

•A Árvore por subconjunto (visualização por defeito) efectua a listagem de layouts de acordo com os Subconjuntos que criou - uma lógica definida livremente. (A função primária do Subconjunto serve para lhe permitir atribuir um sistema de numeração personalizado.) A Árvore também mostra os nomes dos desenhos que pertencem a cada Layout.
Ver Subconjuntos.

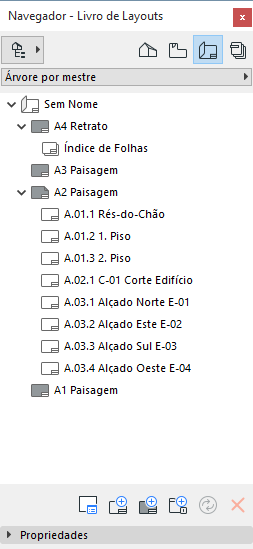

•A Árvore por Mestre lista os Layouts de acordo com os seus Layouts Mestre.

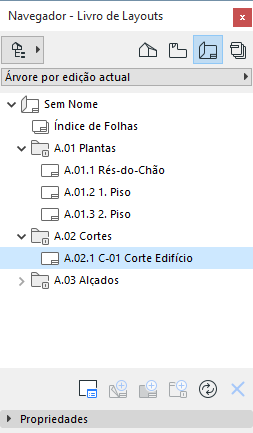

•A Árvore por edição actual lista apenas os Layouts que foram adicionados à última Edição.
Ver também Gestão da Revisão.
Mover Itens do Livro de Layouts
É possível mover e reorganizar elementos, utilizando a técnica Arrastar e Largar, para:
•Criar subconjuntos hierárquicos
•Mover um Layout de um Subconjunto para outro
•Aplicar um Layout Mestre a um Layout
•Mover um Desenho de um Layout para outro
Nota: neste caso, a distância proporcional do Desenho à origem do Layout mantém-se inalterada.
Enquanto edita os elementos do Livro de Layouts, o Navegador ou o Organizador verificam em que elementos está a trabalhar.
•Os elementos seleccionados no Navegador são realçados.
•Quando avança, e passa a trabalhar na Janela de Layouts, o realce muda para uma moldura.
Importante: as operações que envolvam items do Navegador/Organizador (como arrastar e largar entre mapas do Navegador, apagar items de um mapa, ou adicionar items ao conjunto para Publicação) não são passíveis de anulação, e são irreversíveis.
Definições e Comandos dos Itens do Livro de Layouts
Para aceder às definições e aos comandos relacionados de qualquer item do Livro de Layouts:

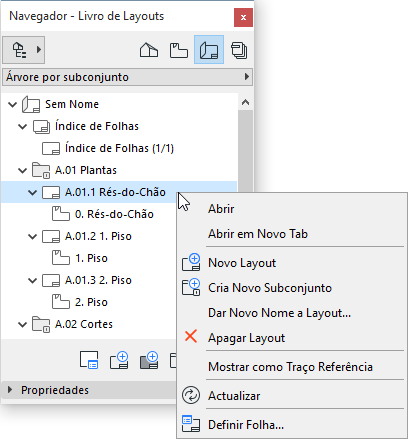

•Use o menu de contexto do item do Livro de Layouts seleccionado
•Seleccione-o na palete Organizador ou na Janela do Navegador e, em seguida, clique no botão Definições no fundo da secção Propriedades

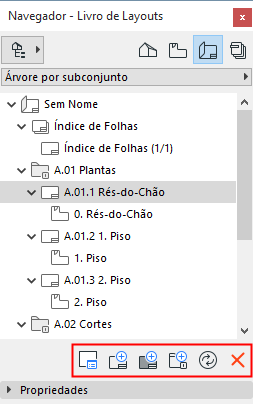

•Use os botões de comando da Janela do Navegador/Organizador. Estes estão activos ou a cinzento dependendo do item seleccionado no Livro de Layouts (Livro de Layouts, Subconjunto, Layout, Desenho, ou Layout Mestre):
–Novo Subconjunto
–Actualizar: actualiza o estado do Desenho seleccionado (ou do(s) Desenho(s) no Layout seleccionado).
–Apagar Item Seleccionado
•Utilize os comandos do menu Documentação > Livro de Layouts
Nota: uma outra forma de obter uma vista geral dos Layouts ou Desenhos do seu projecto, ou para os ordenar por critérios, é a função Índice do Projecto .
Ver Índices de Projecto.
Propriedades do Livro de Layouts (Janela do Navegador/Organizador apenas)
Seleccione um item (Livro de Layouts, Subconjunto, Layout, Layout Mestre ou Desenho, ou qualquer pasta) no Livro de Layouts para visualizar as suas Propriedades na secção de Propriedades abaixo.
As Propriedades do Livro de Layouts incluem o Nome do Projecto e o Caminho são apresentados nos campos só-leitura.
As Propriedades do Subconjunto incluem o ID de Subconjunto e o Nome Subconjunto. Estas propriedades são editáveis.
As Propriedades do Layout incluem:
•a ID de Layout e o Nome do Layout. Estas propriedades são editáveis.

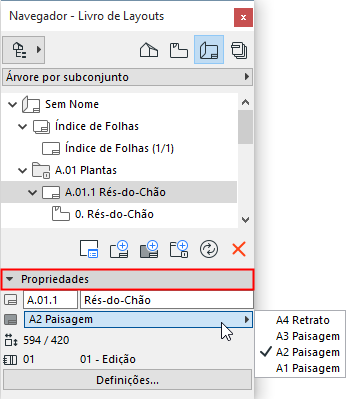

•o Layout Mestre atribuído a este Layout. Utilize a lista para atribuir um Layout Mestre diferente, se necessário.
•o Tamanho do Layout.
•o número de revisão do Layout mais recente Número da Revisão do Layout e o número edição a que ele pertence (se existir algum).

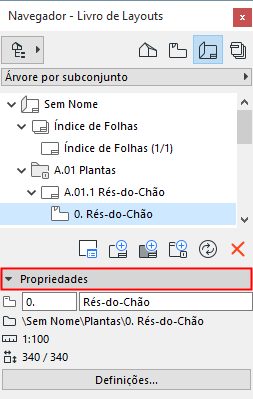

As Propriedades do Desenho incluem:
•ID do Desenho e Nome do Desenho. Estas propriedades são editáveis.
•o Percurso da origem do Desenho
•a Escala do Desenho e o Tamanho do desenho
