1.Seleccione Ficheiro > Conteúdo Externo > Colocar Associação.
Aparece a Caixa de Diálogo Colocar Associação.
Se o projecto já tiver uma ou mais Associações:

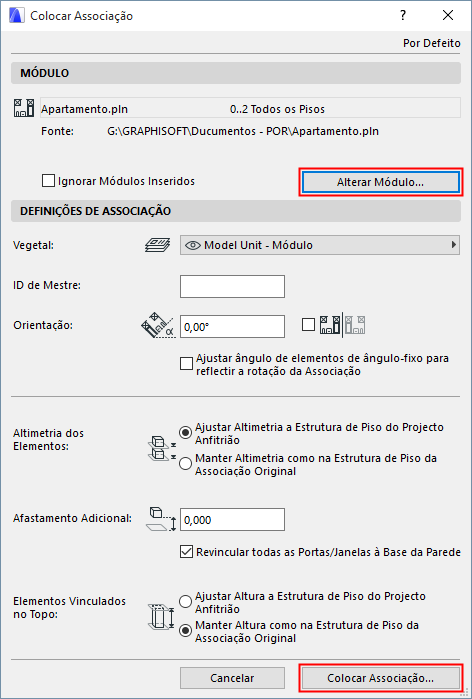

•É listada a última Associação colocada. Clique em Colocar Associação para a colocar novamente ou em Alterar Módulo para escolher outra.
Se ainda não tiver sido colocada nenhuma Associação:

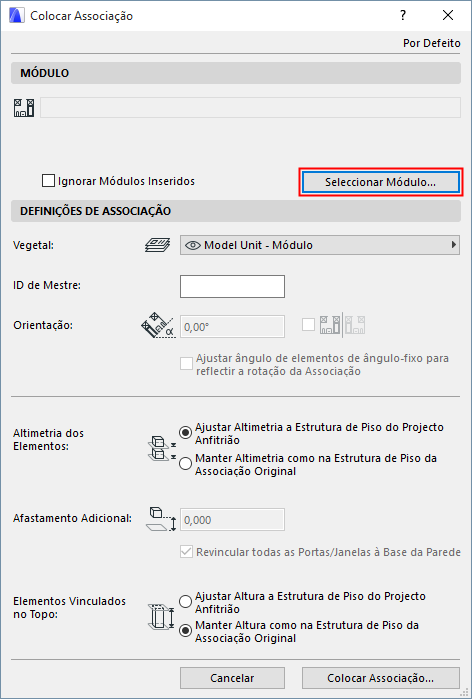

•Clique em Seleccionar Módulo para definir um.
2.Seleccionar Módulo Associado

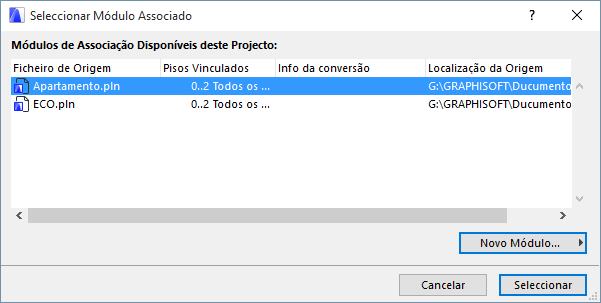

Aparece a caixa de diálogo Seleccionar Módulo Associado. Os Módulos Associados no projecto (se existentes) são listados com informação sobre os respectivos pisos vinculados e a localização do ficheiro de origem.
–Para Módulos baseados em IFC, a coluna Info da conversão indica os ficheiros Tipo e Tradutor utilizados para converter o ficheiro para ARCHICAD.
–Para Módulos baseados em Rhino, a coluna Info de Conversão é o carimbo de data/hora que identifica o módulo.
Ver também Associar Ficheiro IFC.
3.Dispõe das seguintes opções:
–Seleccione uma dos módulos existentes neste projecto, apresentado na lista, ou

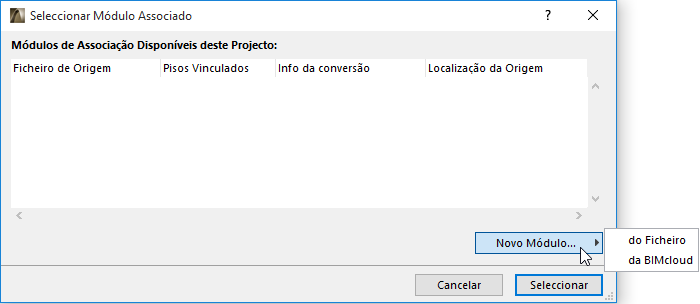

–Clique em Novo Módulo para adicionar um novo Módulo Associado ao projecto actual.
Se escolher Novo Módulo:
Escolha a fonte da nova Associação: ou do Ficheiro, ou da BIMcloud.
–Do Ficheiro: aparece uma caixa de diálogo do directório. Seleccione o ficheiro pretendido para utilizar como módulo.
–A partir da BIMcloud: Escolha uma BIMcloud, autentificando-se com o nome de utilizador e a palavra chave, e, depois, escolha o projecto Teamwork de que necessita.
Nota: o projecto Teamwork de origem tem de ter o mesmo número de versão que o projecto anfitrião.
Se escolher um formato de ficheiro IFC:
Veja Associar Ficheiro IFC para opções adicionais.
Se escolher um formato de ficheiro Rhino (.gsm):
Veja Ficheiro Rhino Associado para opções adicionais.

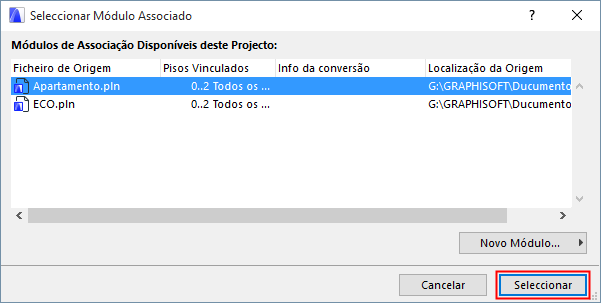

4.Clique em Seleccionar.
5.Se o ficheiro PLN ou MOD seleccionado tiver vários pisos, aparece a caixa de diálogo Seleccionar Piso.
Nota: Seleccionar Piso não aparece para módulos em IFC (que são colocados com todos os pisos) ou módulos baseados em Rhino.
Seleccione uma opção:
–Piso Simples: clique num dos pisos listados para o colocar como Associação.
–Todos os Pisos (Modelo Completo): coloque todos os pisos do ficheiro módulo no projecto anfitrião.
6.Clique em OK.

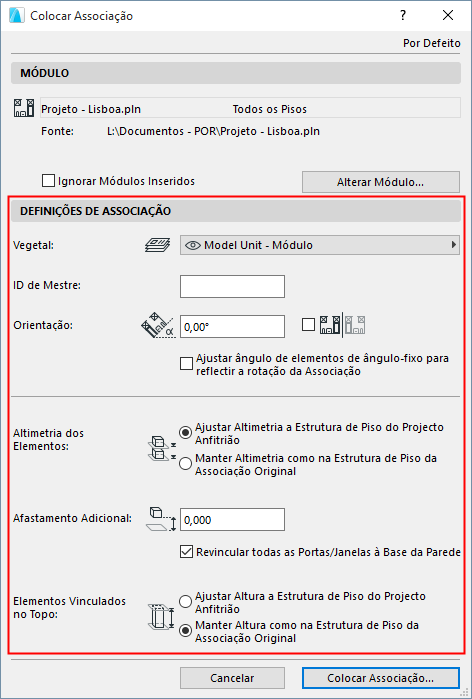

7.Clique em Seleccionar para voltar para a caixa de diálogo Colocar Associação. Use os controlos das Definições de Associação nesta caixa de diálogo:
–defina o Vegetal e a Orientação
–para atribuir uma ID de Mestre adicional
–para definir o modo de tratar a altimetria dos elementos e elementos vinculados no topo
Nota: ao associar um ficheiro IFC, certifique-se de que define a opção de Altimetria dos Elementos para Manter Altimetria! Caso contrário, o modelo importado pode "desintegrar-se" quando os seus elementos forem colocados numa estrutura de piso diferente.
Para mais pormenores, veja DEFINIÇÕES DE ASSOCIAÇÃO.
8.Clique em Colocar Associação.
9.Combinar Pisos (para Módulos de Associação com múltiplos pisos):

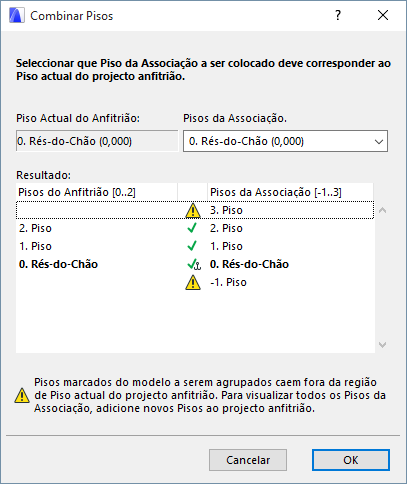

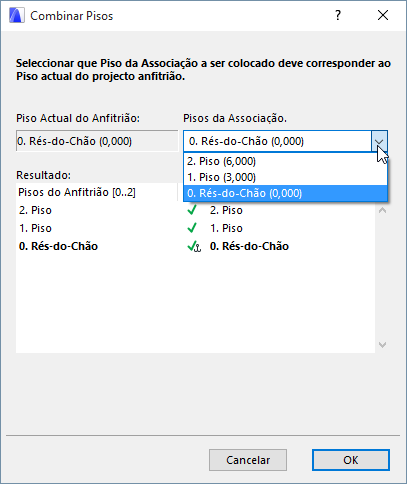

Na caixa de diálogo Combinar Pisos, seleccione qual o piso do módulo que será colocado no piso actual no projecto anfitrião. (Não relevante para módulos baseados em Rhino).
Se tentar colocar um módulo multipisos num projecto anfitrião que contenha menos pisos do que o módulo que está a colocar, os pisos do módulo que não “cabem” no projecto anfitrião não serão visíveis.
Para resolver esta situação, crie pisos adicionais no projecto Anfitrião, consoante necessário.
10.Clique em OK para colocar a Associação.
