Visualização de Itens de Anotação

As entradas de anotação não fazem parte da vista do modelo e não são listadas em Mapas de Elementos. Pode mostrar ou escondê-las individualmente no ecrã a partir da palete Ferramentas de Anotação ou por Vista do Modelo.

Tópicos nesta página:

Navegar para Entrada de Anotação

Mostrar/Esconder Entrada de Anotação

Mostrar/Esconder Entradas de Anotação por Vista de Modelo

Ampliar Elementos da Actual Entrada de Anotação

Seleccionar Elementos da Actual Entrada de Anotação

Navegar para Entrada de Anotação

Na Palete de Ferramentas de Anotação, faça duplo clique numa Entrada de Anotação para abrir a janela ARCHICAD adequada. Se uma vista foi anexada, a vista do modelo correspondente abrirá, utilizando a mesma posição da câmara.

Ver também Redefinir Nível do Piso da Entrada de Anotação.

Mostrar/Esconder Entrada de Anotação

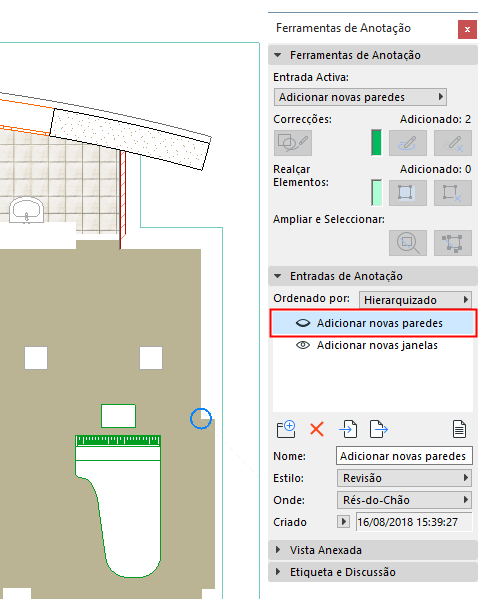

Utilize o ícone de olho no painel Entradas de Anotação para mostrar ou esconder a actual anotação no plano.

Esconder Entrada de Anotação

Apenas Entradas criadas na janela actualmente activa estão disponíveis na palete Ferramentas de Anotação. As restantes Entradas estão a cinzento. Faça duplo clique numa entrada para a abrir na janela correspondente.

Mostrar/Esconder Entradas de Anotação por Vista de Modelo

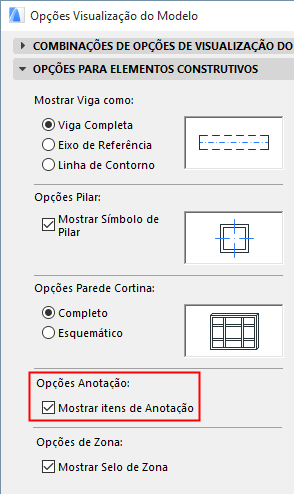

As Entradas de Anotação de um projecto são apresentadas por defeito. Para as esconder, desmarque o respectivo controlo na caixa de diálogo Documento > Visualização do Modelo > Opções Visualização do Modelo.

Ampliar Elementos da Actual Entrada de Anotação

Na Palete Ferramentas de Anotação, clique no botão Focar nos Elementos.

Seleccionar Elementos da Actual Entrada de Anotação

Na Palete Ferramentas de Anotação, clique em Seleccionar Elementos.
