Zonas de Espaço Interno para Avaliação Energética

Crie uma zona em cada espaço condicionado do edifício, utilizando exclusivamente o método de construção de zonas Aresta Interna. A Avaliação Energética não é compatível com zonas criadas com o método de construção Manual. As zonas devem ser directamente adjacentes às superfícies dos elementos envolventes, por isso o método de construção de zonas Linha de Referência não é aplicável para a modelação energética.

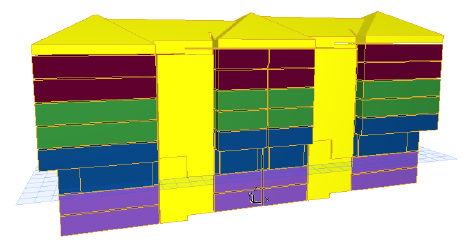

Zonas ARCHICAD no interior dos espaços internos do projecto

Limites da Zona 3D

Ao colocar zonas na planta, garanta que estas são, completamente, inclusas por limites de zona.

•Todas as paredes ARCHICAD (incluindo paredes cortina perfiladas) comportam-se, automaticamente, como limites da zona.

•Ao utilizar Lajes como limites de zonas de base ou de topo, assegure-se de que o nível da zona e/ou altura é definido de modo a que a(s) superfície(s) da zona horizontal toquem na aresta interior da(s) Laje(s).

•Se forem utilizadas Coberturas, Malhas, Membranas, Morphs ou objectos de biblioteca ARCHICAD como limites da zona, é necessária uma interacção adicional para além de criar apenas a zona. Em tais situações:

–Desenhe a zona manualmente, assegurando que esta se estende completamente para além dos elementos de limite da zona da Cobertura, Malha e Membrana.

–Utilize um comando do menu Modelação > Operar, tal como Cortar Elementos ou Operações Elementos Sólidos, para modelar a zona como os limites da zona seleccionados e estabelecer a ligação entre eles.

Limites da zona 2D

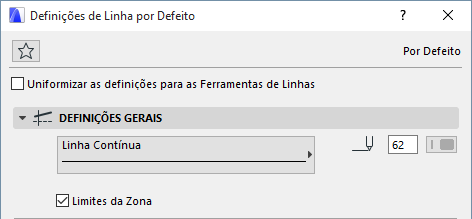

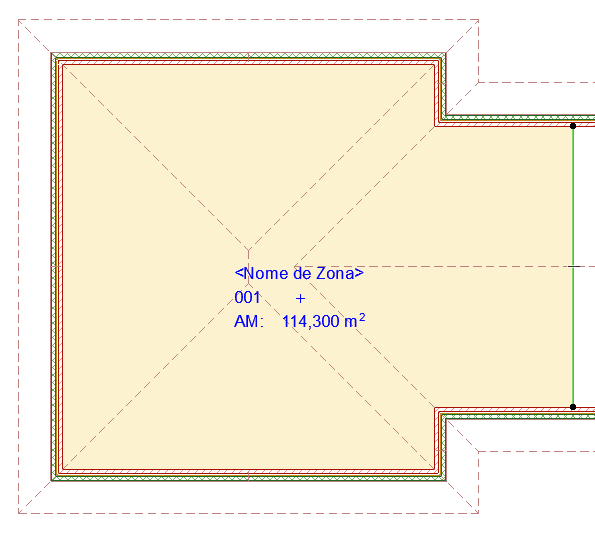

É, também, possível definir linhas na planta como limites da zona 2D. Seleccione a(s) linha(s) que pretende utilizar como limites da zona e marque a caixa de verificação Limites da Zona no diálogo Definições de Selecção de Linha.

Existem diversos cenários de modelação que tornam necessário definir linhas como Limites da Zona. Por exemplo:

•Modelação de zonas de perímetro em projectos de Núcleo e Membrana

•Átrios em edifícios

•Espaços que possuem níveis de piso e/ou cobertura diversificados e dramaticamente diferentes

Espaço do sótão com diferentes níveis de piso e cobertura

Actualizar Zonas

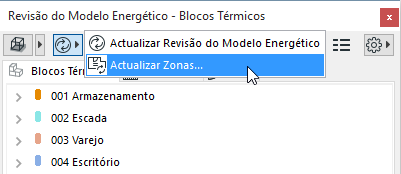

Utilize o comando Actualizar Zonas no canto superior direito da palete Revisão do Modelo Energético após alterar a geometria de zona ou limites da zona. Desta forma assegura-se que o modelo energético reflicta o estado actual do modelo ARCHICAD.

Convenções de Modelação da Zona

•Modele espaços internos multipiso (p.ex. blocos de escada, átrios) com zonas separadas em cada Piso ARCHICAD.

Escada - modelação de espaço interno multipiso

•Paredes adiabáticas são paredes do invólucro do edifício, que separam espaços aquecidos. São chamadas de adiabáticas devido à ausência de transferência de calor entre elas. Um exemplo típico é uma parede corta-fogo a separar casas em linha ou outros edifícios adjacentes.

Em tais situações, modele as superfícies do edifício vizinho adjacentes ao seu edifício com zonas ARCHICAD finas. Utilize uma zona separada em cada piso do seu projecto.
