Agrupar Ficheiros para o ARCHICAD

Utilize o comando Ficheiro > Interoperabilidade > Agrupar para colar os elementos de outro Projecto ARCHICAD, um Módulo, ficheiro DWF/DWG/DXF, HPGL (.plt), Ficheiro IFC, Rhino (.3dm|) ou outro ficheiro tipo de modelo ou imagem no ARCHICAD.

Os ficheiros podem ser agrupados na Planta actual, na Secção/Alçado/AI actualmente aberto, Documento 3D ou janela Pormenor/Folha de Trabalho.

Nota: se agrupar um Módulo numa Janela de Cortes/Alçados o Documento 3D, só serão considerados os elementos 2D.

Os elementos dos ficheiros agrupados tornam-se independentes uns dos outros depois da sua colocação. Pode colocar sucessivamente os mesmos elementos com o comando Colar.

Ao agrupar um Projecto ou um Módulo, pode arrastar, rodar e espelhar, antes de o colocar na posição definitiva. Até que o ficheiro esteja colocado, os seus elementos estarão rodeados por um rectângulo tracejado. Clique dentro do rectângulo para movê-los para a localização desejada. Clique fora do rectângulo ou clique OK a partir do menu de contexto (ou da Janela de Controlo) para colocar os elementos.

Agrupar e Estrutura dos Pisos

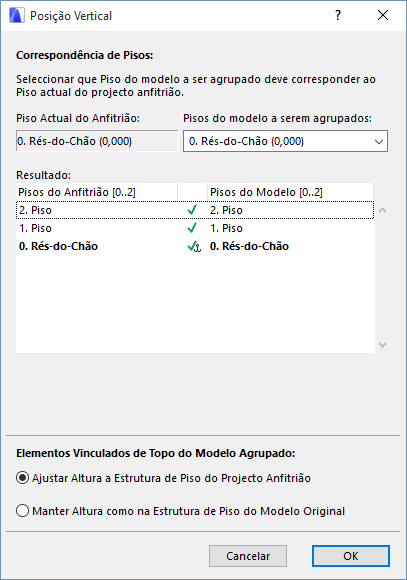

Ao agrupar um Projecto ou ficheiro Módulo, o ARCHICAD faz corresponder os pisos do ficheiro agrupado (importado) aos do ficheiro actualmente aberto. Quando agrupa um edifício de vários pisos no seu projecto actual, o ARCHICAD irá pedir que determine que piso do ficheiro importado corresponde ao piso em que está a trabalhar, e sugere uma possível correspondência.

Se não existirem pisos suficientes no ficheiro actual para acomodar todos os agrupados, o ARCHICAD criará automaticamente os pisos em falta.

Nota: pode agrupar elementos multipiso ou módulos para dentro de janelas 2D, diferentes da Planta.

Nota: existe uma diferença entre agrupar um projecto multipiso e colocar um Módulo Associado multipiso. Se o projecto receptor contiver menos pisos do que o Módulo Associado que está a colocar, os pisos do módulo que não se “ajustarem” ao projecto receptor, não serão colocados. Para resolver esta situação, crie pisos adicionais no projecto Anfitrião, consoante necessário.

Elementos Vinculados de Topo do Modelo Agrupado

•Ajustar Altura a Estrutura de Piso do Projecto Anfitrião: elementos com Vínculo no Topo irão alongar ou encurtar para se adequarem à estrutura de piso correspondente do ficheiro anfitrião. (Portas/Janelas cujo parapeito/soleira ou padieira está vinculado(a) a um piso específico vão ajustar-se à estrutura do piso do actual ficheiro.)

•Manter Altura como na Estrutura de Piso do Modelo Original: Elementos vinculados de topo não alongarão (permanecerão com as suas alturas originais). (Portas/Janelas cujo parapeito/soleira ou padieira tenha sido vinculado(a) a um piso específico no ficheiro agrupado vão perder o vínculo ao piso e serão, alternativamente, vinculadas à base da Parede.)

Agrupar e Atributos

Como os Atributos (Vegetais, Superfícies, Tipos de Linha e de Trama, etc.) são identificados pelo nome, são observadas as seguintes regras:

•Se o nome do atributo for o mesmo nos dois Projectos ARCHICAD, os elementos importados vão adquirir os atributos do Projecto actual.

•Se o nome de um atributo do Projecto agrupado não estiver presente no actual, este atributo será acrescentado ao conjunto do Projecto actual, de forma a acomodar os novos nomes.

Agrupar um Ficheiro DXF/DWG

Se agrupar um ficheiro dxf/dwg, aparece a caixa de diálogo Agrupar DXF-DWG.

Ver Agrupar DXF-DWG.

Agrupar Ficheiro IFC

Para mais pormenores, veja Importar Modelo IFC para o ARCHICAD.

Agrupar Ficheiro Stereolithography (.stl)

Ver Stereolithography (Estereolitografia, .stl).

Agrupar Ficheiro SketchUp (.skp)

Utilize Ficheiro > Interoperabilidade > Agrupar para agrupar o conteúdo de um ficheiro .skp num modelo ARCHICAD existente. A Planta tem de estar activa no ARCHICAD.

Uma vez que o modelo ARCHICAD já contém informação de localização do projecto, é-lhe perguntado num diálogo como tratar os dois conjuntos de coordenadas (ARCHICAD e SketchUp):

•Substituir a informação do ARCHICAD pela informação do SketchUp

•Ignorar a informação do SketchUp. A sua informação de Localização do Projecto permanece como é, e pode colocar o objecto importado onde pretender: arraste a caixa de delimitação emergente e clique para posicionar.

•Coloque a informação importada em relação às coordenadas existentes. O objecto importado será posicionado na sua verdadeira localização em relação à origem do seu projecto.

Guia Passo-a-Passo para Agrupar uma Imagem do Google Earth no ARCHICAD utilizando SketchUp

1.Abra um projecto no ARCHICAD

2.Abra a caixa de diálogo Localização Projecto, verifique se possui a definição de longitude e altitude pretendida

3.Pressione o botão “Exportar”

4.Defina o formato para ‘Ficheiro SketchUp’

5.Dê um novo nome ao ficheiro e pressione ‘Gravar’

6.Feche a caixa de diálogo ‘Localização projecto’.

7.Utilizando o SketchUp (descarregável em http://www.sketchup.com) abra o ficheiro gravado no passo 5

8.Abra o diálogo ‘Informações do Modelo’ e verifique se a ‘Geolocalização.’ está definida

9.Se não for o caso (se estiver a utilizar Mac), clique no botão ‘Definir Localização Manual…’: a longitude e latitude deverão ser visualizadas; pressione OK

10.Utilize SketchUp > Ficheiro > Geolocalização > Adicionar Mais Imagens… para abrir a caixa de diálogo ‘Adicionar Localização’; a imagem do Google Earth deve estar centrada na origem do ARCHICAD

11.Amplie ou Reduza conforme pretender

12.‘Seleccione ‘Região’ e ‘Agarre’ a mesma

13.A mesma região deve agora estar visível no visualizador de ficheiros SketchUp

14.Grave as alterações no ficheiro .skp

15.Volte ao ficheiro do seu projecto ARCHICAD

16.Com a vista do ‘Rés-do-Chão’ aberta, seleccione Ficheiro > Interoperabilidade > Agrupar

17.Seleccione o ficheiro .skp acabado de gravar no passo 14

18.Deve aparecer uma caixa de diálogo com três botões de alternar. Escolha a opção ‘Colocar a nova geometria relativa a coordenadas existentes’ e pressione OK

19.A imagem do Google Earth deverá agora aparecer no projecto ARCHICAD

20.Abra uma vista 3D e adeque-a para ver a imagem ao pormenor

Ver também SketchUp: Limitações de Exportação e Importação.

Agrupar Ficheiro do Google Earth (.kmz)

Utilize Ficheiro > Interoperabilidade > Agrupar para agrupar o conteúdo de um ficheiro .kmz num modelo ARCHICAD existente.

As opções são semelhantes às do processo de Abrir ficheiro Google Earth.

Ver Google Earth (.kmz).

Informação de Localização

Uma vez que o modelo ARCHICAD já contém informação de localização do projecto, é-lhe perguntado num diálogo como tratar os dois conjuntos de coordenadas (ARCHICAD e Google Earth):

•Substituir a informação do ARCHICAD pela informação do Google Earth

•Ignorar a informação do Google Earth. A sua informação de Localização do Projecto permanece como é, e pode colocar o objecto importado onde pretender: arraste a caixa de delimitação emergente e clique para posicionar.

•Coloque a informação importada em relação às coordenadas existentes. O objecto importado será posicionado na sua verdadeira localização em relação à origem do seu projecto.

Ver também Google Earth: Limitações de Exportação e Importação.

Agrupar Ficheiros do Tipo-Imagem

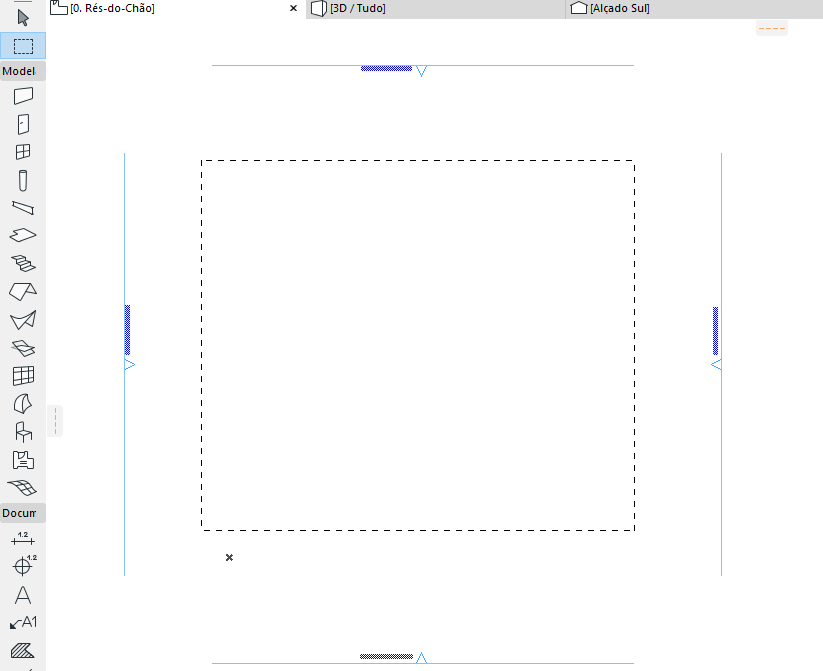

Pode agrupar um ficheiro tipo imagem ao seu Projecto ARCHICAD. (Estes incluem documentos criados nos programas de desenho ou pintura; Visualizações 3D e alçados gravados em formato de imagem; FotoRenderings apenas gravado em formato de imagem.) Antes de seleccionar Agrupar para um ficheiro tipo imagem, pode definir previamente o seu tamanho na planta: seleccione o Rectângulo de Selecção e desenhe um Rectângulo do tamanho e na posição desejada.

Ver também Área de Selecção.

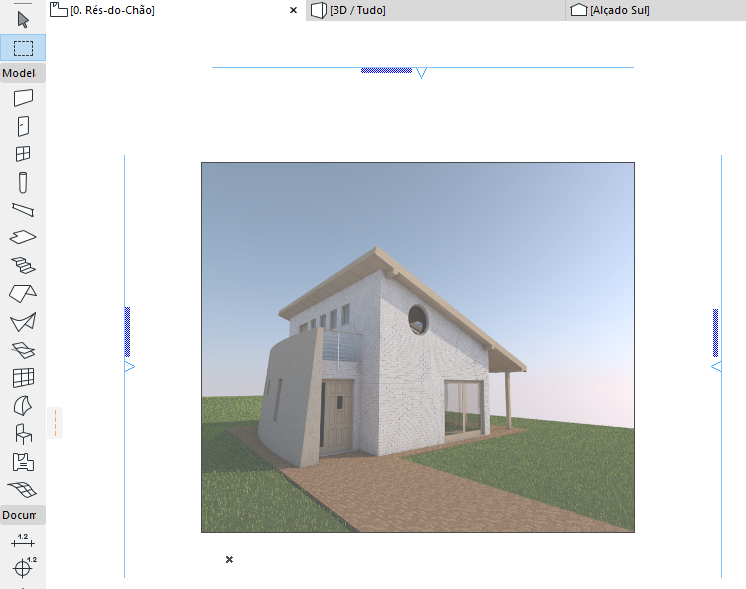

A imagem agrupada irá encaixar-se neste rectângulo.

Nota: desenhe o rectângulo com as mesmas proporções da imagem original, senão esta aparecerá distorcida.

SketchUp: Limitações de Exportação e Importação

•Modelos SketchUp podem conter dois tipos de faces e arestas de objecto. Actualmente, arestas isoladas do SketchUp não são importadas para o ARCHICAD.

•No SketchUp uma única face pode ter diferentes cores e texturas à frente e atrás. No ARCHICAD uma face GDL pode apenas ter definida uma cor e textura. A função de importação do ARCHICAD está predefinida para as propriedades da face dianteira, salvo se a face traseira possuir a definição de uma textura e a face dianteira não.

•Modelos SketchUp com face muito irregulares (fora da cercadura, ultrapassando-a, ou seja, figura de oito) ou faces que possuam vãos poderão ser importadas com imperfeições para o ARCHICAD

•Algumas faces do SketchUp são importadas para o ARCHICAD perdendo, contudo, a respectiva textura

•Existe uma marca no formato .skp para determinar se um ficheiro possui referência geográfica ou não. A versão Mac do ARCHICAD não é capaz de definir correctamente esta marca e os ficheiros .skp exportados poderão necessitar que a marca seja activada manualmente (a longitude e latitude estão sempre correctamente definidas no ficheiro .skp).

Google Earth: Limitações de Exportação e Importação

•Ocasionalmente, os ficheiros .kmz do Google Earth possuem faces triangulares com ângulos muito pequenos que não são importados para o ARCHICAD

•Se a vista 3D do ARCHICAD for tal que a câmara é posicionada em posição subterrânea, a vista mostrada no Google Earth não é igual à do ARCHICAD.
