Pode agrupar ficheiros em formato DXF e DWG no Projecto ARCHICAD actualmente aberto. Utilize Ficheiro > Interoperabilidade > Agrupar, e seleccione o ficheiro DXF/DWG que quer agrupar.

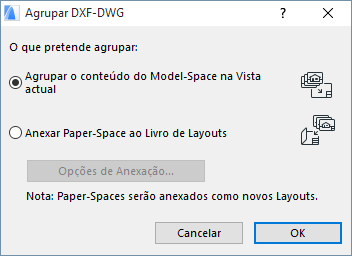

Aparece a caixa de diálogo Agrupar DXF-DWG. Terá a opção de agrupar o conteúdo do Model Space na Vista actual, ou de Agrupar (Acrescentar) Paper Spaces no Livro de Layouts do Projecto.
Para mais informações, veja Agrupar DXF-DWG.
Conversão Recíproca (Smart Merge)
Utilize o Smart Merge (conversão recíproca) se estiver a agrupar novamente o ficheiro DXF ou DWG no mesmo ficheiro ARCHICAD a partir do qual o gravou. Smart Merge permite trabalhar, ao mesmo tempo e no mesmo projecto, em ARCHICAD e AutoCAD, e transferir a informação adicional, com perdas e interferências mínimas.
Smart Merge permite gerir:
•Novos elementos adicionados em ARCHICAD ou AutoCAD.
•Elementos criados em ARCHICAD ou AutoCAD e modificados (alongados, arrastados, rodados, espelhados) na outra aplicação ou em ambas.
•Elementos criados em ARCHICAD ou AutoCAD e apagados numa das aplicações, ou em ambas.
Se cooperar com alguém que utilize AutoCAD (ou qualquer outro programa CAD que comunique nos formatos DXF ou DWG), o processo será, mais ou menos, o seguinte:
1.Trabalhe a concepção arquitectónica de todo o projecto, até ao ponto em que possa apresentar um layout geral, ao qual o seu parceiro possa adicionar pormenores (neste ponto, não necessita de ter completado totalmente a sua parte).
2.Depois, grave um ficheiro DXF ou DWG, para o seu parceiro, com informação específica do ARCHICAD para suportar o comando Agrupar. Pode agrupar o ficheiro DXF ou DWG novamente para o mesmo ficheiro ARCHICAD a partir do qual o gravou:

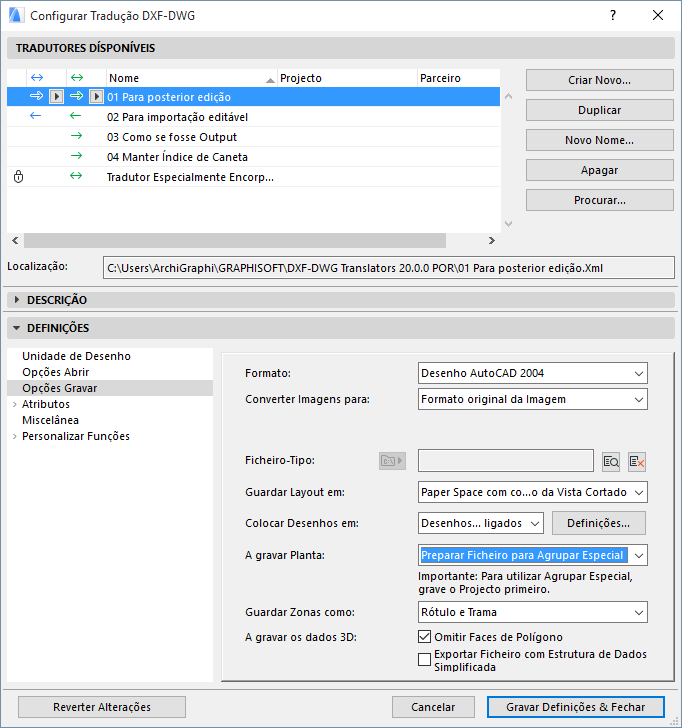

–Utilize > Ficheiro > Guardar Como, e clique em Definições para aceder à caixa de diálogo Configuração da Tradução DXF-DWG.
–No painel Definições, utilize a opção A gravar Planta: Preparar Ficheiro para Agrupar Especial.
Nota: deve guardar primeiro o Projecto ARCHICAD (como PLN), para que contenha a informação necessária para o processo Agrupar. Se essa informação não existir no ficheiro DWG/DXF, não poderá reconstruir os elementos do modelo ARCHICAD, mas só dados simples de AutoCAD. Se o ficheiro ARCHICAD não tiver sido guardado previamente, esta opção estará inacessível.
Para mais informação, veja Configurar Tradução DXF-DWG > Opções Gravar (Configurar Tradução DXF/DWG) > A gravar Planta.
3.Continue a trabalhar no plano original, enquanto o seu parceiro trabalha no ficheiro DXF/DWG. Ou seja, enquanto elabora a arquitectura, ele/ela pode adiciona pormenores (p.ex. electricidade, canalização, etc.); mas ela/ele pode achar necessário alterar qualquer coisa que tenha criado. Por exemplo, pode precisar de mover uma parede ou duplicar um objecto.
4.Agora, é altura de juntar os ficheiros alterados em que ambos trabalharam. Active o comando Ficheiro > Interoperabilidade > Agrupar e seleccione o ficheiro DXF/DWG apropriado. Se tiver gravado um ficheiro ARCHICAD no formato dxf/dwg da forma correcta (passo 2), pode agrupá-lo para o mesmo ficheiro ARCHICAD utilizando as Opções de Smart Merge:
–Ficheiro > Interoperabilidade > Agrupar > Abrir,
–Na caixa de diálogo Agrupar DXF-DWG, seleccione a opção Agrupar Conteúdo do Model Space na Vista Actual

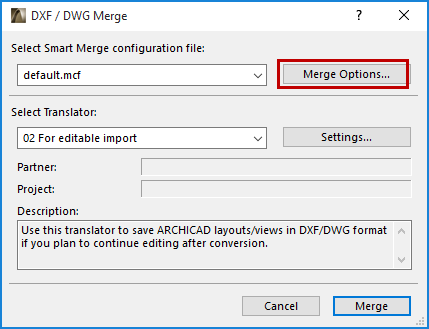

–Na caixa de diálogo Agrupar DXF/DWG, seleccione Opções Agrupar.
–É aberta a caixa de diálogo Opções de Smart Merge, que permite modificar o ficheiro de configuração Smart Merge e as opções do tradutor (se desejado).
Nota: Pode também configurar estas opções previamente em Ficheiro > Interoperabilidade > DXF-DWG > Opções de Smart Merge.
5.Repita o processo a partir do passo (2), quantas vezes forem necessárias.
