Conversão de Material e Superfície
Ficheiro > Interoperabilidade > IFC > Tradutores IFC

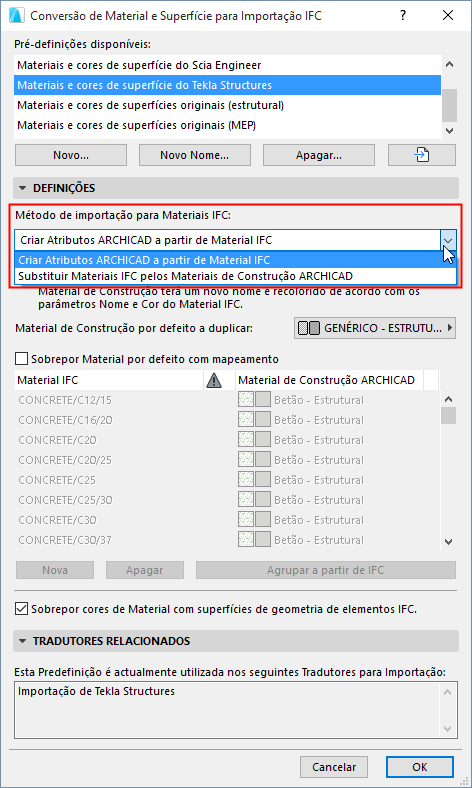

Escolha um Tradutor para Importação e abra a predefinição Conversão de Material e Superfície.
Utilize esta caixa de diálogo para escolher como atribuir Materiais de Construção ARCHICAD a elementos de modelo IFC importados.
Existem dois métodos de importação:
Método 1: Substituir Materiais IFC pelos Materiais de Construção ARCHICAD
Com este método, é atribuído um único material de construção ARCHICAD a todos os elementos IFC importados. Escolha este Material de Construção por defeito no pop-up abaixo. Não são criados Materiais de Construção novos.
Se necessário, pode sobrepor esta definição por defeito através da utilização do Mapeamento de Material: veja Sobrepor Material por defeito com mapeamento, abaixo.
Método 2: Criar atributos ARCHICAD a partir de Materiais IFC
Para cada Material IFC, será criado um novo Material de Construção ARCHICAD: o Material de Construção por defeito escolhido abaixo será duplicado.
O novo material de Construção:
•é nomeado utilizando o parâmetro Nome do Material IFC
•é-lhes atribuída uma cor, correspondente ao parâmetro Cor do Material IFC

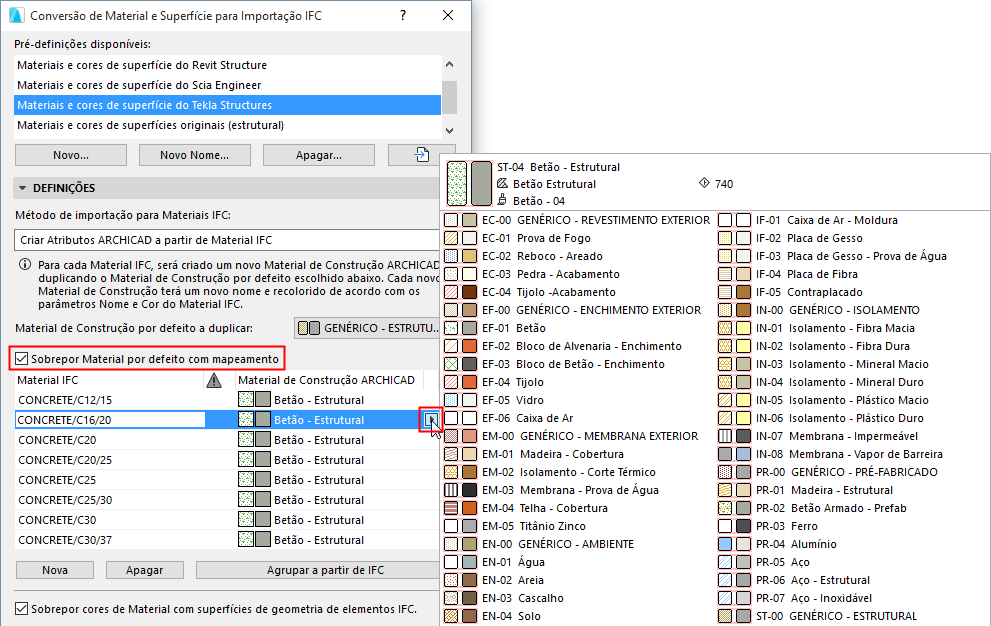

Sobrepor Material por defeito com mapeamento
Assinale esta caixa para mapear manualmente materiais individuais, em vez de usar o Material de Construção por defeito, atribuído através do pop-up.
Clique em Agrupar a partir de IFC para procurar o modelo IFC e anexar os seus nomes de Material IFC à lista na caixa de diálogo Mapeamento.
Em alternativa, clique em Novo para adicionar manualmente um nome de Material IFC.
Nota:
–Alguns dos tradutores IFC para importação por defeito incluem regras de mapeamento predefinidas, cujas definições pode expandir ou editar livremente. Recomenda-se duplicar o tradutor por defeito antes de o modificar.
–Não pode importar ou exportar estas tabelas de mapeamento como ficheiros separados (p. ex., xml); tem de os importar/exportar juntamente com o próprio ficheiro do tradutor completo.
Sobrepor cores de Material com superfícies de geometria de elementos IFC
Os elementos IFC em modelos IFC podem ter duas cores: uma cor do material e uma cor de geometria de superfície, adicional.
Se assinalar esta caixa Sobrepor cores de Material, o ARCHICAD irá criar atributos de Superfície utilizando a cor atribuída à geometria de superfície do elemento IFC.

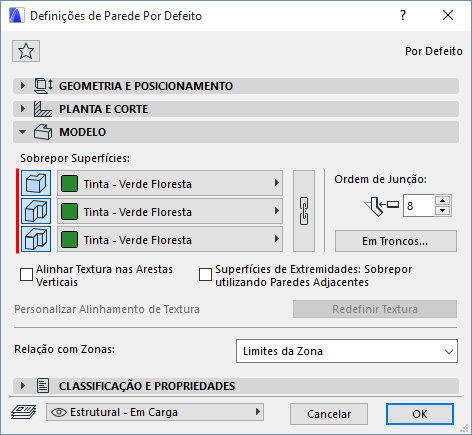

Para verificar e modificar as sobreposições de superfície resultantes no ARCHICAD, veja o painel Modelo da respectiva caixa de diálogo Definições do Elemento.
