Conversão de Geometria para Exportação IFC

Ficheiro > Interoperabilidade > IFC > Tradutores IFC

Escolha um Tradutor para Exportação e abra a predefinição Conversão de Geometria.

Estas definições definem o modo de converter a geometria de elementos ARCHICAD exportados para IFC.

As definições de conversão são divididas em categorias:

Conversão de elementos ARCHICAD

Elementos ARCHICAD hierárquicos

Opções Relacionadas com Esquema IFC

Estruturas compostas e Perfis Complexos

Conversão de elementos ARCHICAD

Exportar apenas geometrias que "Participam em Detecção de Colisão"

Exporta apenas elementos cujo Material de Construção ARCHICAD tenha a opção "Participa em Detecção de Colisão" assinalada. (Esta opção é definida em Opções > Atributos do Elemento > Materiais de Construção > Propriedades).

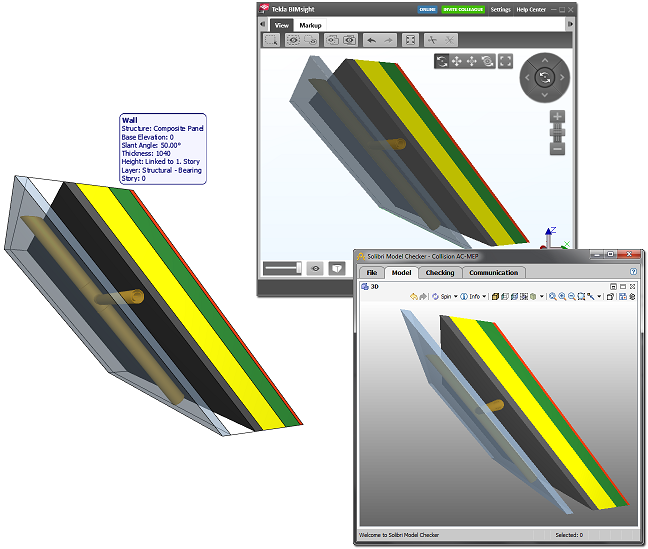

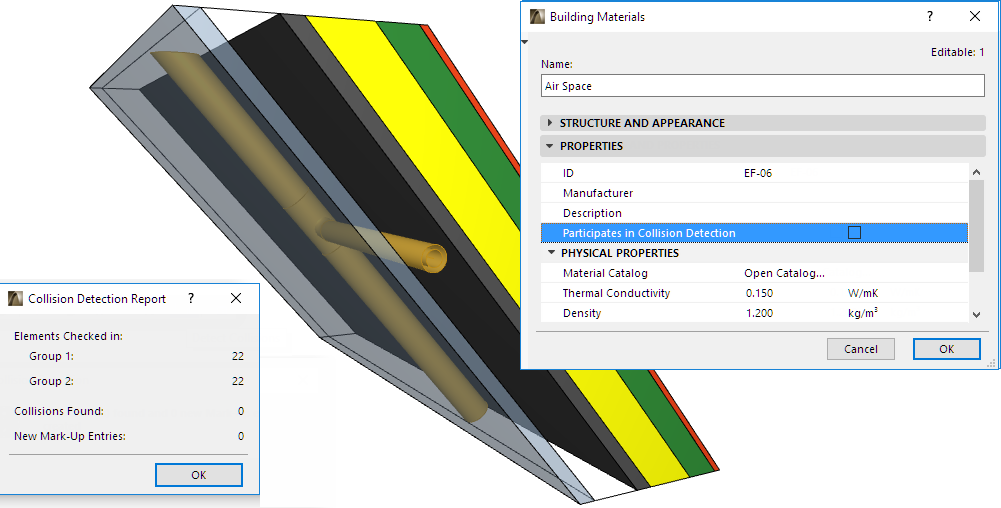

Use esta opção para exportar elementos compostos e perfis complexos que não tenham geometrias sólidas, como intervalos de ar reais. Desta forma, os engenheiros MEP (que recebem o ficheiro IFC ARCHICAD) podem colocar tubos nos intervalos sem detecção de colisão; apenas os itens dos elementos que tenham geometria real participarão na detecção de colisão.

Ver também Detecção de Colisão.

Exportar cercadura

Exporta as cotas da caixa delimitadora dos elementos construtivos.

Exportar geometria de Produtos Tipo IFC

Atribui uma geometria representativa a cada Produto Tipo. (Esta opção é necessária para o Concept Design BIM 2010.)

Cada tipo (p.ex. IfcFurnishingElementType) utilizará uma geometria representativa dos elementos que lhe pertencem (p.ex. IfcFurnishingElement).

Exportar geometria bruta de elementos (exportar vãos em separado)

Elementos com Portas, Janelas e/ou Aberturas são exportados com a respectiva geometria bruta. Por exemplo, uma Parede anfitriã é exportada com a sua geometria bruta, sem considerar o vão criado por uma janela.

Utilize esta opção para garantir um cálculo de custos preciso utilizando o modelo IFC, em que a geometria de abertura é considerada em separado.

Nota: as Aberturas são exportadas através da selecção de IfcOpeningElement no Filtro de Modelo para Exportação IFC. Por norma, esta opção é assinalada por predefinição.

Se a opção Exportar geometria bruta não estiver marcada, então os elementos não podem ser criados usando extrusão. Neste caso, os elementos extrudidos com vãos são exportados como BREP!

Utilizar geometria BREP na cor actual para todos os elementos

Todos os elementos do modelo são exportados utilizando geometria BREP (representação limite). BREP é uma geometria precisa, mas não paramétrica.

Os elementos são exportados na cor visualizada na vista ARCHICAD actual, incluindo cores definidas por Sobreposições Gráficas, Estado de Renovação e Correcções de Anotação ou Pontos de Brilho.

Se não seleccionar esta caixa, pode ainda definir BREP ou outras opções de conversão para as seguintes quatro categorias de elementos:

Elementos em Operações Elementos Sólidos

•Extrudida/revolvida: este método pode manter os valores de parâmetro dos elementos (como espessura, altura, localização da linha de referência ou aresta). A estrutura da camada de materiais compostos não pode ser totalmente preservada devido ás limitações do padrão IFC. Determinadas secções especializadas não são mantidas.

Este é o formato habitualmente suportado por programas de análise estatística, em que os parâmetros dos elementos são importantes, mas os seus ângulos de corte especiais (como a aresta inclinada de uma laje) não são importantes.

•BREP: este método oferece a reprodução mais exacta da geometria dos elementos, juntamente com as respectivas ligações e secções especializadas. Contudo os parâmetros são perdidos e os elementos BREP (Representação de Cercadura) de um ficheiro IFC importado são transformados em elementos não editáveis. Este método é útil no fluxo de trabalho do "modelo de referência".

Elementos com junções

•Extrudida/revolvida sem junções: os elementos são exportados sem as intersecções baseadas na prioridade, resultando num processo de exportação mais rápido. Esta opção é recomendada para programas de análise estrutural, para os quais as linhas de referência/informações de superfície são suficientes, não sendo intersecções pormenorizadas necessárias.

•BREP: os elementos são exportados juntamente com as suas junções, para uma geometria precisa.

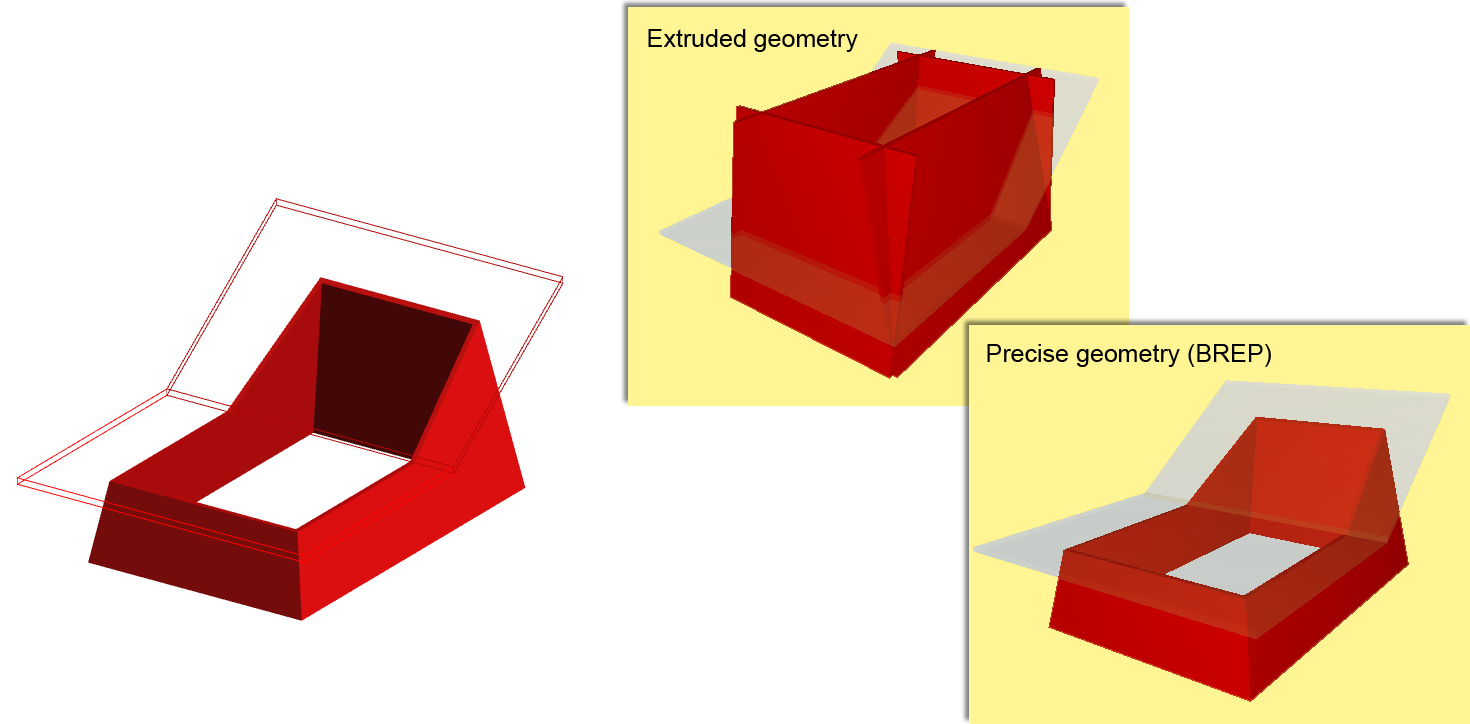

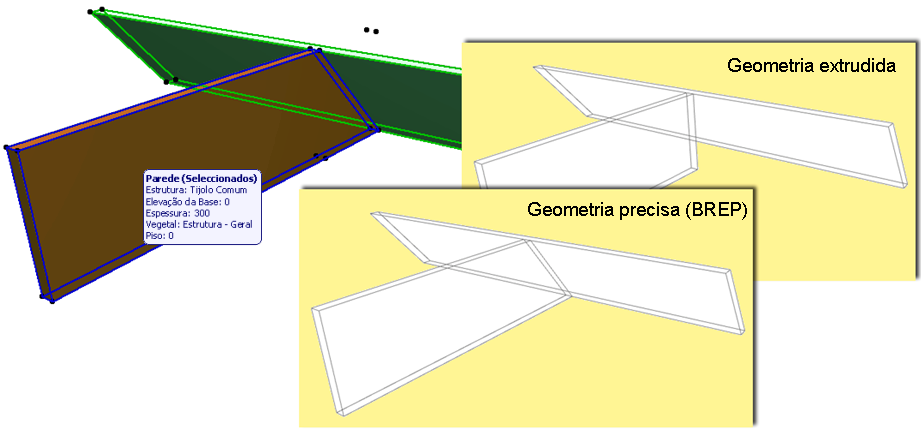

A diferença entre os dois métodos de exportação é ilustrada aqui:

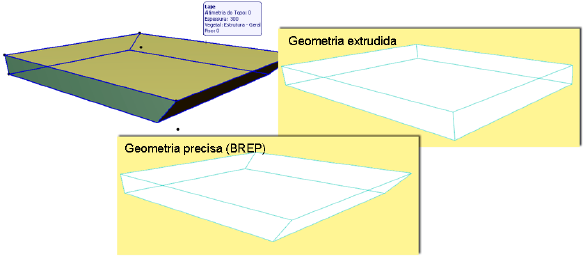

Lajes com aresta(s) inclinada(s)

•Extrudida: as Lajes serão exportadas com arestas verticais (apesar de a sua geometria original incluir uma aresta inclinada).

•BREP: as lajes serão exportadas com geometria precisa, recreando as arestas inclinadas das lajes.

Nota sobre Exportação de Geometria Terreno IFC:

A partir do ARCHICAD 23, todos os elementos que são Geometria Terreno IFC são exportados para IFC como corpo sólido.

Elementos ARCHICAD são Locais IFC se forem:

•Classificados utilizando "IfcSite" como o seu Tipo IFC, ou

•Guardados como Objectos com o Subtipo "Local IFC"

Corresponder Localização de Terreno IFC com:

Defina a localização da entidade Local IFC (o seu sistema de coordenadas), se tiver sido definido um Ponto Topográfico no ARCHICAD. (Ver também Utilizar um Ponto Topográfico no ARCHICAD, abaixo.)

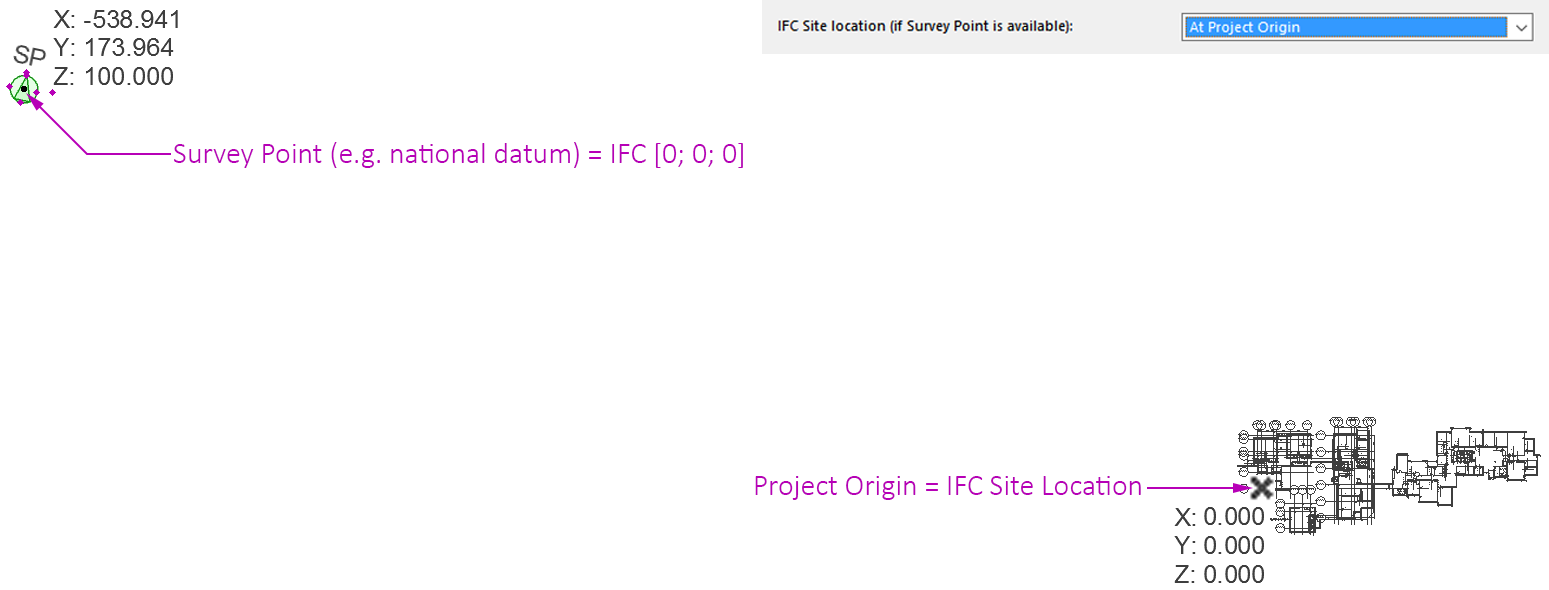

•Origem do Projecto ARCHICAD: localize a entidade Local IFC na Origem do Projecto se estiver a trabalhar perto da Origem do Projecto ARCHICAD, mas, ainda assim, pretenda definir coordenadas do modelo relativamente a um datum nacional (utilizando um Ponto Topográfico). Deste modo, um offset afastado é guardado no ficheiro IFC não como parte das coordenadas do elemento, porém, de um modo geral. Veja a seguinte ilustração:

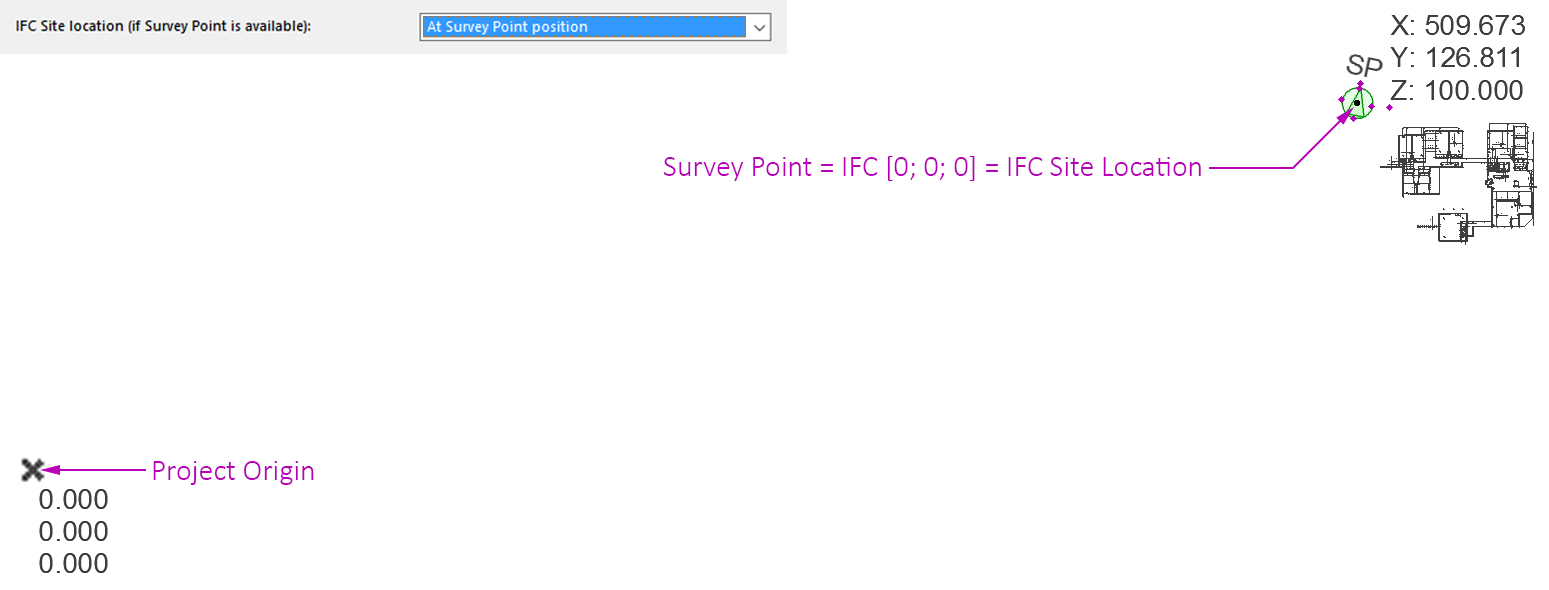

•Posição Ponto de Levantamento de ARCHICAD: Localize a entidade Terreno IFC na posição do Ponto de Levantamento. Utilize esta opção se estiver a trabalhar a uma longa distância da Origem do Projecto, mas ainda assim não desejar que sejam apresentados grandes offsets no ficheiro IFC (por norma, com modelos de herança). Veja a seguinte ilustração:

Notas:

–Se o projecto ARCHICAD não possuir um Ponto de Levantamento, a origem do sistema de coordenadas global do modelo IFC e a Localização de Terreno IFC serão a Origem do Projecto ARCHICAD.

–Se o projecto ARCHICAD incluir múltiplos Pontos de Levantamento (apesar de ser recomendado utilizar apenas um), será utilizado o primeiro Ponto de Levantamento colocado. (Um aviso vai alertá-lo para isto.)

–O programa vai considerar o Ponto de Levantamento mesmo que não esteja visível na vista exportada (ou seja, se estiver num vegetal escondido)!

Utilizar um Ponto Topográfico no ARCHICAD

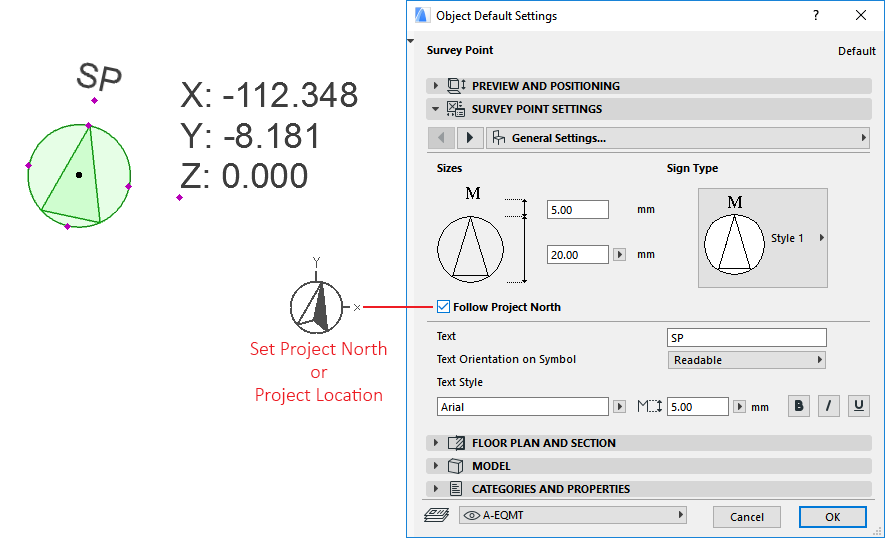

O ARCHICAD tem um objecto de Ponto Topográfico, que pode ser usado como ponto de referência comum para facilitar a coordenação de modelos de diferentes programas. Em alguns países, a utilização de um determinado ponto de referência é um requisito standard na definição do projecto.

A posição e rotação do Ponto de Levantamento define o sistema de coordenadas global (X=0, Y=0, Z=0) do modelo IFC. Ao definir a posição deste ponto no ARCHICAD, é recomendado considerar a direcção do Verdadeiro Norte (utilize o parâmetro por defeito "Seguir Norte do Projecto"). Na Exportação IFC, este parâmetro define a direcção do eixo Y no sistema de coordenadas global.

Notas:

–No ARCHICAD, Verdadeiro Norte é definido por Norte do Projecto (Opções > Preferências do Projecto > Localização do projecto)

–O Ponto de Levantamento é sempre criado em IFC Aberto. Em caso de IFC Agrupado, o modelo é importado, de forma a ficar alinhado com o Ponto de Levantamento do ficheiro anfitrião.

–Para atribuir dados de propriedade geográficos, utilize a página de Referenciação  do Ponto Topográfico, ou via importação IFC. Estas propriedades podem ser partilhadas com quaisquer participantes do projecto via IFC.

-Os campos "Geodetic Datum" e "Map Projection" têm de ser preenchidos (dados são obrigatórios)

-Os dados de georreferenciação são exportados como dados de Propriedade apenas. Não afectam a localização real do modelo.

-Exportar via IFC 2x3: os dados são exportados como dois novos Conjuntos de Propriedades IFC.

-Exportar via IFC4: novas entidades IFC são criadas: Conversão de Mapa IFC e CRS Projectado em IFC.

Para mais informações sobre o Ponto Topográfico no ARCHICAD, consulte o artigo no Centro de Ajuda em: http://helpcenter.graphisoft.com/tips/open-bim/survey-point-is-now-supported-at-ifc-importexport/.

Mapear dados de Localização IFC do ARCHICAD e Revit

Elementos ARCHICAD hierárquicos

Escolha uma opção de conversão para cada tipo de elemento hierárquico: Paredes Cortina, Escadas, Guardas.

•Converter para elemento único: o elemento hierárquico é exportado como uma única entidade IFC, que contém em si mesma a geometria de todos os seus sub-elementos. Desta forma, perde-se a natureza hierárquica do elemento original (p. ex., Escada, com todos os seus sub-componentes separados).

•Manter hierarquia: mantém a estrutura hierárquica original do elemento, incluindo sub-elementos.

Ver também Exportar Elementos Hierárquicos do ARCHICAD como Contentores IFC.

Opções Relacionadas com Esquema IFC

Modo preservação de material (IFC2x3 apenas)

Utilize este controlo para definir se pretende e como explodir elementos complexos em Partes de Elemento Construtivo. Esta escolha depende se necessita de reter as definições de material dos componentes.

Escolha um dos seguintes modos de preservação de Material:

•Nunca explodir elementos. A preservação de material não é garantida.

Esta é a opção por defeito: elementos complexos (composições e perfis) não são explodidos, porque tal multiplica o número de Partes de Elemento Construtivo em IFC.

•Expluda apenas quando necessário para preservar materiais. O programa só vai explodir um elemento se esta for a única forma de preservar a sua definição de material.

•Expluda todos os elementos em partes, preserve materiais. Todos os elementos complexos são explodidos em partes e a preservação do material é garantida.

Notas:

–estas opções de preservação de Material só são relevantes para IFC2x3.

–Para IFC4, utilize o controlo abaixo: ver Divida Elementos Construtivos complexos em partes.

Estruturas compostas e Perfis Complexos

Divida Elementos Construtivos complexos em partes

Utilize este controlo para dividir elementos complexos em Partes de Elemento Construtivo. Esta opção permite-lhe estar conformidade com a Vista de Referência IFC4. As definições de material não são afectadas por esta opção (IFC4 retém definições de material independentemente de elementos complexos serem divididos ou não.)

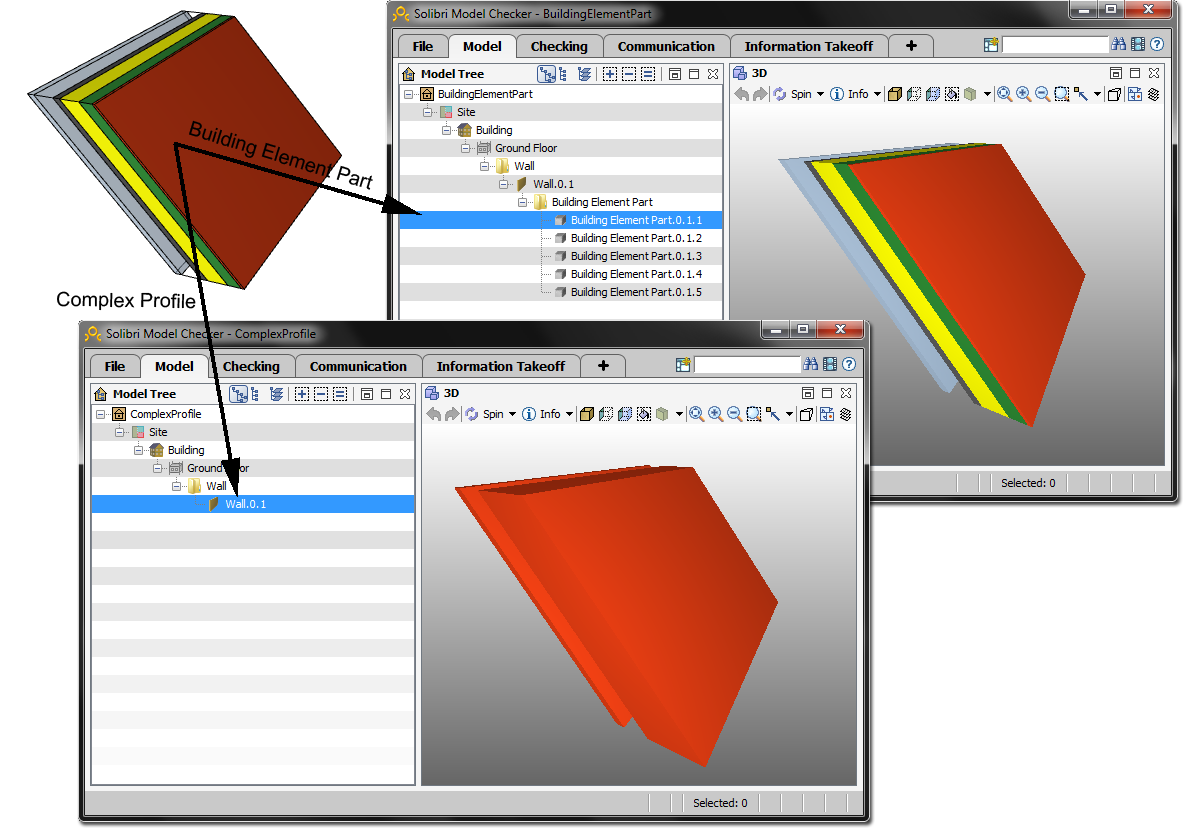

Esta opção permite que elementos compostos e Perfis Complexos sejam divididos em assim chamadas "Partes de Elemento Construtivo". Com esta opção, o Engenheiro Estrutural receptor saberá que a Parede composta inclui um componente de caixa de ar.

Se seleccionar a caixa:

–a estrutura em árvore abaixo é editável: pode escolher tipos de elemento específicos a dividir em partes. (Os tipos de elemento não seleccionados não serão divididos.)

Se a caixa não for seleccionada: nenhum elemento complexo é dividido.
