Comando ARCHICAD

Parâmetro ARCHICAD

Tipos de Entidade IFC

Dados IFC

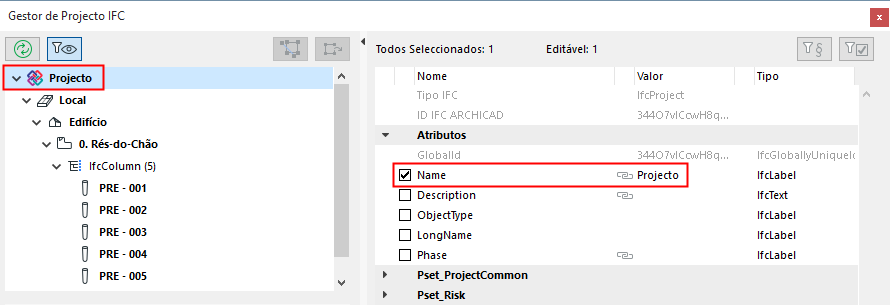

Gestor de Projecto IFC

Informação do Projecto

Nome Projecto

IfcProject

Attribute>Name

Visível/ Editável

Informação do Projecto

Descrição do Projecto

IfcProject

Attribute>Description

Visível/ Editável

Informação do Projecto

ID de Projecto

IfcProject

Atributo>GlobalId (controlo, ver Nota mais tarde)

-

Informação do Projecto

Estado Projecto

IfcProject

Attribute>Phase

Visível/ Editável

Localização projecto

Norte do Projecto

IfcProject

Attribute>RepresentationContext>TrueNorth

-

Localização projecto

Latitude

IfcSite

Attribute>RefLatitude

visível

Localização projecto

Longitude

IfcSite

Attribute>RefLongitude

visível

Localização projecto

Altitude

IfcSite

Attribute>RefAltitude

visível

Informação do Projecto

Nome do Local

IfcSite

Attribute>Name

Visível/ Editável

Informação do Projecto

ID de Local

IfcSite

Atributo>GlobalId (controlo, ver Nota mais tarde)

-

Informação do Projecto

Descrição do Local

IfcSite

Attribute>Description

Visível/ Editável

Informação do Projecto

Endereço Completo do Sítio >Endereço do Sítio1

IfcSite

Attribute>SiteAddress> AddressLines

-

Informação do Projecto

Endereço Completo do Sítio >Endereço do Sítio2

Informação do Projecto

Endereço Completo do Sítio >Endereço do Sítio3

Informação do Projecto

Endereço Completo do Sítio>Caixa Postal do Local

IfcSite

Attribute>SiteAddress>PostalBox

-

Informação do Projecto

Endereço Completo do Sítio>Cidade do Sítio

IfcSite

Attribute>SiteAddress>Town

-

Informação do Projecto

Endereço Completo do Sítio >Estado do Sítio

IfcSite

Attribute>SiteAddress>Region

-

Informação do Projecto

Endereço Completo do Sítio>Código Postal

IfcSite

Attribute>SiteAddress> PostalCode

-

Informação do Projecto

Endereço Completo do Sítio >País do Sítio

IfcSite

Attribute>SiteAddress> Country

-

Informação do Projecto

Perímetro Bruto do Terreno

IfcSite

BaseQuantity>GrossPerimeter

-

Informação do Projecto

Área Bruta do Terreno

IfcSite

BaseQuantity>GrossLandArea

-

Informação do Projecto

Nome do Edifício

IfcBuilding

Attribute>Name

Visível/ Editável

Informação do Projecto

Descrição do Edifício

IfcBuilding

Attribute>Description

Visível/ Editável

Informação do Projecto

ID de Edifício

IfcBuilding & IfcBuildingStorey

Atributo>GlobalId (controlo, ver Nota mais tarde)

Informação do Projecto

Nome Completo do Contacto>Título de Prefixo do Contacto

IfcPerson

Attribute>PrefixTitles

-

Informação do Projecto

Nome Completo do Contacto>Nome Próprio do Contacto

IfcPerson

Attribute>GivenName

-

Informação do Projecto

Nome Completo do Contacto>Nome do Meio do Contacto

IfcPerson

Attribute>MiddleNames

-

Informação do Projecto

Nome Completo do Contacto>Nome de Família do Contacto

IfcPerson

Attribute>FamilyName

-

Informação do Projecto

Nome Completo do Contacto>Título de Sufixo do Contacto

IfcPerson

Attribute>SuffixTitles

-

Informação do Projecto

ID do Contacto

IfcPerson

Attribute>Id

-

Informação do Projecto

Função do Contacto

IfcPerson

Attribute>Roles

-

Informação do Projecto

Departamento do Contacto

IfcPerson

Addresses>Postal> InternalLocation

-

Informação do Projecto

Empresa do Contacto

IfcOrganization

Attribute>Name

-

Informação do Projecto

Código Empresa do Contacto

IfcOrganization

Attribute>Id

-

Informação do Projecto

Endereço Completo do Contacto >Endereço 1 Contacto

IfcPerson & IfcOrganization

Attribute>Addresses>Postal>AddressLines

-

Informação do Projecto

Endereço Completo do Contacto >Endereço 2 Contacto

Informação do Projecto

Endereço Completo do Contacto >Endereço 3 Contacto

Informação do Projecto

Endereço Completo do Contacto> Caixa Postal do Contacto

IfcPerson & IfcOrganization

Attribute>Addresses>Postal>PostalBox

-

Informação do Projecto

Endereço Completo do Contacto>Cidade do Contacto

IfcPerson & IfcOrganization

Attribute>Addresses>Postal>Town

-

Informação do Projecto

Endereço Completo do Contacto> Estado do Contacto

IfcPerson & IfcOrganization

Attribute>Addresses>Postal>Region

-

Informação do Projecto

Endereço Completo do Contacto> Código Postal do Contacto

IfcPerson & IfcOrganization

Attribute>Addresses>Postal>PostalCode

-

Informação do Projecto

Endereço Completo do Contacto >País do Contacto

IfcPerson & IfcOrganization

Attribute>Addresses>Postal>Country

-

Informação do Projecto

E-mail do Contacto

IfcPerson & IfcOrganization

Attribute>Addresses>Telecom>ElectronicMailAddress

-

Informação do Projecto

Nº Telefone do Contacto

IfcPerson & IfcOrganization

Attribute>Addresses>Telecom>TelephoneNumbers

-

Informação do Projecto

Fax do Contacto

IfcPerson & IfcOrganization

Attribute>Addresses>Telecom>FacsimileNumbers

-

Informação do Projecto

Web do Contacto

IfcPerson & IfcOrganization

Attribute>Addresses>Telecom>WWWHomePageURL

-

Definir Pisos

Elevação

IfcBuildingStorey

Attribute>Elevation

Visível/ Editável

Definições de Zona

Nome

IfcSpace

Attribute>LongName

Visível/ Editável

Definições de Zona

Número (No)

IfcSpace

Attribute>Name

Visível/ Editável

(Elemento)> Definições

Classificação e Propriedades>ID

(Tipo de Elemento IFC)

Attribute>Name

Visível/ Editável

(Elemento)> Definições

Classificação e Propriedades>Classificação

(Tipo de Elemento IFC)

Attribute>ObjectType

visível/(editável no Tradutor de Exportação, Mapeamento de Tipo)

(Elemento)> Definições

Classificação e Propriedades>Classificação

(Tipo de Elemento IFC)

Attribute>PredefinedType

visível/(editável no Tradutor de Exportação, Mapeamento de Tipo)

(Elemento)> Definições

Classificação e Propriedades> Função Estrutural

(Tipo de Elemento IFC)

Pset_...Common>LoadBearing

visível

(Elemento)> Definições

Classificação e Propriedades >Posição

(Tipo de Elemento IFC)

Pset_...Common>IsExternal

visível

(Elemento)> Definições

Classificação e Propriedades> Estado de Renovação

(Tipo de Elemento IFC)

AC_Pset_RenovationAndPhasing>Renovation Status

visível

(Elemento)> Definições

Classificação e Propriedades>Classificação

(Produto Tipo IFC)

Attribute>ElementType

visível/(editável no Tradutor de Exportação, Mapeamento de Tipo)

(Elemento)> Definições

Classificação e Propriedades>Classificação

(Produto Tipo IFC)

Attribute>PredefinedType

visível/(editável no Tradutor de Exportação, Mapeamento de Tipo)

Mapa> (Elemento)

Geral> ID Único

(Tipo de Elemento IFC)

Attribute>Tag

Visível/ Editável

Definições Porta/Janela

Previsualização e Posicionamento >Largura

IfcWindow / IfcDoor

Attribute>OveralWidth

visível

Definições Porta/Janela

Previsualização e Posicionamento >Altura

IfcWindow / IfcDoor

Attribute>OverallHeight

visível

regra de nomeação de tipo automático

IfcColumn

Pset_ColumnCommon >Reference

Visível/ Editável

IfcColumnType

Attribute>Name

Visível/ Editável

regra de nomeação de tipo automático

IfcBeam

Pset_BeamCommon >Reference

Visível/ Editável

IfcBeamType

Attribute>Name

Visível/ Editável
