Painel de Trama Vectorial da Superfície (Motor Básico)

(Opções > Atributos do Elemento > Superfícies)

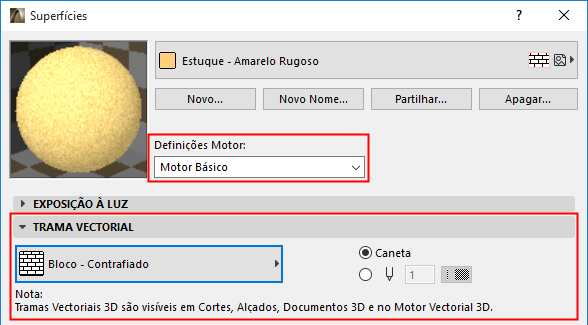

No painel Tramas Plotter, pode seleccionar um padrão e uma cor para a trama vectorial da superfície seleccionada.

Nota: ao seleccionar uma Trama Vectorial 3D na caixa de diálogo Superfícies, só pode aceder a tramas definidas como Tramas de Superfície.

Nota: as Tramas de Plotter não afectam os Renderings, por isso, a Janela de Previsualização (gerada pelo motor de rendering seleccionado) não reflecte as alterações que realizar neste painel.

•Utilize a palete pop-up para seleccionar uma trama de plotter.

•Marque a opção Caneta para visualizar o padrão vectorial na cor associada à caneta da linha em vista.

•Em alternativa, seleccione qualquer outra cor do pop-up de cores de caneta.
