As seguintes definições funcionam essencialmente da mesma forma para as ferramentas Corte e Alçado.
Para mais informações sobre a criação de Secções e Alçados, ver:
Para uma descrição das definições genéricas comuns a todas os itens da Caixa de Ferramentas, veja Trabalhar nas Caixas de Diálogo de Definição de Ferramentas.
ID de Referência: É atribuída uma ID por defeito; pode alterá-la, digitando outro valor no campo apropriado. Este campo pode conter até 256 carácteres; a ID serve para identificar a Secção/o Alçado na Janela do Projecto e no Navegador.
O campo Nome pode conter até 256 carácteres. Este nome aparece na Janela do Navegador e no barra de título da Janela de Secção/Alçado.
Nota: Se colocar um Marcador Vinculado ou Independente que não gere um Ponto de Vista, os campos ID/Nome estarão indisponíveis.

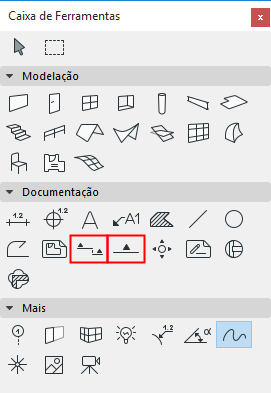

Para Colocar um Novo Marcador de Secção/Alçado (Definições por Defeito)
Utilize os pop-ups seguintes para definir o que quer criar com a ferramenta Secção/Alçado:
Se seleccionar Criar Novo Ponto de Vista:
a Referência do Marcador pode conter
•o Ponto de Vista, identificando-o pela sua localização no Mapa de Projecto do Navegador;
ou
•o primeiro Desenho colocado do Ponto de Vista, identificando-a pela sua localização na hierarquia do Livro de Layouts
Se seleccionar Colocar marcador vinculado:
a Referência do Marcador pode conter informação sobre o seguinte:
•um Ponto de Vista seleccionado
•um Desenho seleccionado
•o primeiro Desenho colocado do Ponto de Vista seleccionado
•o primeiro desenho colocado da vista seleccionada
Se seleccionar Colocar marcador não vinculado:
o Marcador Referência irá conter informações vinculadas; pode definir um texto personalizado (Parâmetros da Primeira e Segunda Linha de Texto) no Painel do Marcador, em baixo.
Referência a: Mostra o caminho (localização na hierarquia do Navegador) do item de referência escolhido.
Para redefinir um Marcador de Corte/Alçado Colocado (com Marcador seleccionado):
Os campos pop-up apresentam informação sobre o estado actual do Marcador seleccionado (Marcador de origem, Marcador vinculado, ou Marcador não vinculado).
Utilize os pop-ups para alterar o estado conforme necessário.
Para redefinir a Referência do Marcador: seleccione entre as escolhas do pop-up, ou clique em Procurar para seleccionar o Ponto de Vista/Vista/Desenho, cujo caminho no Navegador quer visualizar no Marcador. As escolhas disponíveis variam, dependendo do estado do Marcador (Marcador de origem, Marcador vinculado ou Marcador não vinculado).
Para um Marcador não vinculado, pode definir um texto personalizado (Parâmetros de Primeira/Segunda Linha de Texto) no Painel do Marcador, em baixo.
Estado (só para Marcadores de Origem)
Seleccione uma opção para definir o estado da ligação entre a Secção/o Alçado e a Planta.
•Reconstrução Automática do Modelo: esta vista é automaticamente reconstruída sempre que é activada após a Planta ter mudado.
•Reconstrução-Manual de Modelo: esta vista não é reconstruída automaticamente. Pode ser reconstruído apenas a partir do modelo utilizando o comando Visualização > Refrescar > Reconstruir a partir do Modelo.
•Desenho: os elementos são explodidos em elementos de desenho 2D, não ligados à Planta e que não serão automaticamente reconstruídos a partir do Modelo. Pode, no entanto, actualizar o desenho de modo a que este traduza as alterações mais recentes do modelo.
Mostrar nos Pisos (só para Marcadores de Origem)
Escolha os pisos nos quais visualizar marcador e linhas.
•Se o Intervalo Vertical for Infinito: escolha Todos os pisos ou um piso personalizado em particular (escolha o piso apresentado na lista pop-up ou escolha Procurar Piso)
•Se o Intervalo Vertical for Limitado, estão activadas duas opções adicionais.
Dentro do Limites: o marcador e linha aparece em todos os pisos que estejam inteiramente no intervalo vertical definido.
Pelo menos parcialmente dentro do Limites: o marcador e a linha aparece em todos os pisos que estejam, pelo menos parcialmente, no intervalo vertical definido.
Alcance Horizontal (só para Marcadores de Origem)
O alcance horizontal define a profundidade do modelo que será incluída na Janela de Secção/Alçado:
•Infinito: todos os elementos para trás da Linha são visualizados na Janela de Secção/Alçado, desde que não estejam escondidos por outros elementos.
•Limitado: só são visualizados na Janela de Secção/Alçado os elementos entre a Linha e o limite. (A linha limite é definida quando clica com o cursor Olho, depois de concluir o desenho da Linha de Secção/Alçado.)
Nota: a linha limite é um item de Marcador de visualização no ecrã, e não aparece no Layout.
Ver Visualização de Linhas de Região do Marcador.
•Profundidade Zero: só são visualizados os elementos efectivamente cortados pela Linha de Secção. (Não disponível para Alçados.)
Alcance Vertical (só para Marcadores de Origem)

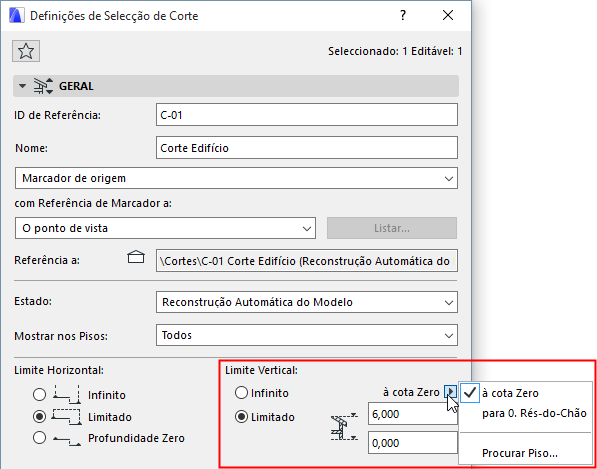

Defina o intervalo vertical da Planta a incluir na janela Corte/Alçado.
•Infinito: incluir toda a altura do Projecto.
•Limitado: incluir um determinado intervalo vertical. Insira os valores altimétricos para os limites superior e inferior do intervalo. (Clique na seta preta para seleccionar a referência para os valores de altimetria: à cota Zero ou para um piso personalizado em particular.)
Definições de Linha de Secção (Secção apenas)
•Seleccione um Tipo de Linha e uma Espessura/Cor de Caneta para a Linha de Secção e a ID.
Nota: a linha limite da Profundidade da Secção (para uma Secção de Alcance Horizontal limitado) é um item de Região do Marcador de visualização no ecrã, cujo tipo de linha e cor é definido em Opções > Ambiente de Trabalho > Opções de Ecrã.
•Escolha Contínuo ou Segmentado.
–Segmentado: Utilize as opções da direita para definir os segmentos a visualizar:
-Primeiro Segmento
-segmento intermédio em quebras
-Último Segmento
-Comprimento: de cada segmento
Cabeçalho e Tipo de Marcador

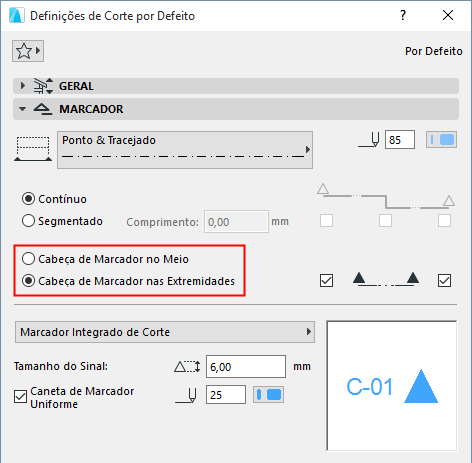

Coloque a Cabeça de Marcador no Meio ou no Fim do marcador.
Active ou desactive os Marcadores num ou em ambos os limites da Linha de Secção/Alçado.
Seleccionar Tipo de Marcador: o Símbolo 2D do marcador escolhido aparece na janela de previsualização.
Defina Tamanho do marcador e cor.
Caneta de Marcador Uniforme: seleccione esta caixa para utilizar esta cor de caneta para todas as partes do símbolo marcador, independentemente de quaisquer outras cores personalizadas definidas noutro local para este marcador.
Painel Estilo de Texto de Marcador

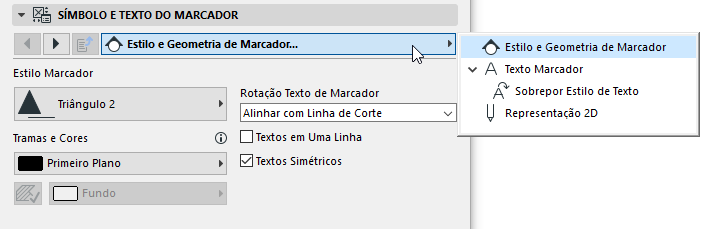

Painel de Símbolo e Texto do Marcador
Utilize as páginas de definições para personalizar o aspecto e o conteúdo do marcador escolhido no Painel Marcador acima.
Para Geometria e Estilo do Marcador, as opções podem variar dependendo dos Marcadores carregados na sua biblioteca.
Verifique a janela de previsualização do painel Marcador para ver como as suas escolhas afectam o Marcador.
Disponível para Secções e Alçados de tipo origem.
Utilize estes controlos para definir a visualização do conteúdo do Ponto de Vista de Secção.
ELEMENTOS CORTADOS

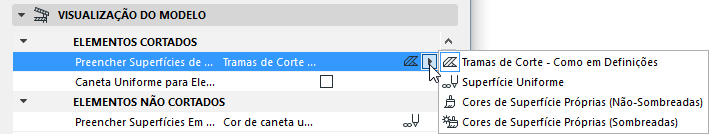

Preencher Superfícies em Corte com: Este controlo dá-lhe quatro opções para apresentação das superfícies dos elementos de corte na Secção:
1.Tramas de Corte - como nas Definições: Superfícies de corte vão utilizar as tramas de corte dos Materiais de Construção atribuídos aos elementos individuais.
Neste caso, está disponível uma opção adicional:

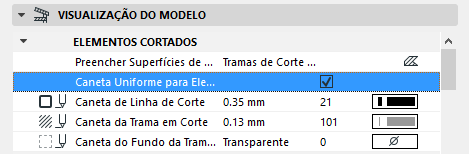

Caneta Uniforme para Elementos de Corte: Assinale esta opção para utilizar as mesmas canetas para visualizar todos os elementos de corte. (Se não assinalar a opção, os elementos de corte irão utilizar as definições de caneta dos elementos individuais).
Depois, defina a caneta, utilizando os seguintes controlos:
•Caneta de Linha de Corte
•Caneta da Trama em Corte
•Caneta do Fundo da Trama de Corte
2.Superfície Uniforme: use uma superfície única para todas as superfícies de corte nesta Secção/Alçado.

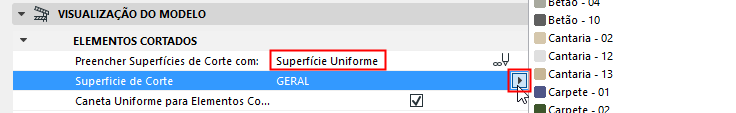

•Seleccione esta superfície uniforme, utilizando o pop-up trama do parâmetro Superfície de Corte
3.Cores de Superfície Próprias (Sem Sombreado): todas as superfícies de corte serão apresentadas utilizando a superfície atribuída a elementos individuais através do respectivo Material de Construção.
4.Cores de Superfície Próprias (Sombreadas): O mesmo que acima. As cores de visualização incluirão efeitos de sombra.
ELEMENTOS NÃO CORTADOS
Escolha atributos para elementos não cortados.
Nota: A aplicação de uma Trama significa que poderá efectuar a Selecção Rápida nestas superfícies na janela Secção/Alçado. Contudo, a opção Preencher Superfícies em Vista pode aumentar o tempo de reconstrução de modelos grandes. Se isto representar um problema, seleccione “Nada”.

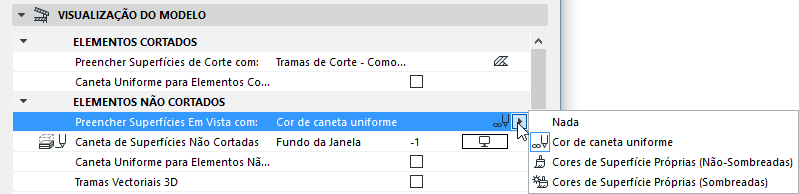

Preencher Superfícies em Vista com:
1.Cor de Caneta Uniforme: Seleccione uma cor de caneta para aplicar a todas as tramas das superfícies não cortadas nesta vista e uma Caneta Uniforme para Contornos Não Cortados.
As duas seguintes opções vão apresentar Cores de superfície em partes não cortadas da Secção/Alçado:
2.Cores de Superfície Próprias (Sombreadas): Escolha esta opção para visualizar tramas não cortadas utilizando as cores de superfície próprias do elemento conforme definido no Material de Construção. As cores de visualização incluirão efeitos de sombra.
3.Cores de Superfície Próprias (Sem Sombreado): O mesmo que acima, porém as cores de visualização não irão reflectir quaisquer efeitos de sombreado; cada cor de superfície será uniforme ao longo de toda a superfície.
4.Nada (nenhuma cor é aplicada às superfícies em vista)
Caneta Uniforme para Contornos Não Cortados: Assinale esta opção se pretender visualizar os contornos das tramas em superfícies não cortadas. Se a assinalar, o selector de cor Caneta de Contornos Por Cortar surge; seleccione uma caneta de cor.
Tramas Vectoriais 3D: Marque esta opção para activar as tramas vectoriais 3D.
Transparência: Marque esta opção para que as superfícies transparentes (como o vidro) representem esse efeito.
SOL E SOMBRAS

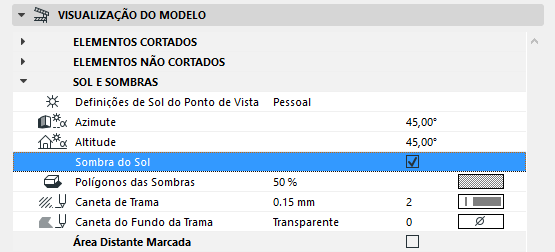

Definições do Sol: Seleccione uma das duas posições do Sol possíveis, em relação à Linha de Secção/Alçado:
•Como na Janela 3D: Utilize esta opção para manter a posição do Sol, definida na caixa de diálogo Definir Perspectivas/Projecções 3D.
Ver também Janela 3D.
•Pessoal: Utilize os controlos Azimute/Altitude para definir uma posição do Sol personalizada para este Secção/Alçado.
Nota: Estes valores personalizados apenas se aplicam a esta Secção/Alçado e são calculados de modo distinto dos valores definidos na caixa de diálogo de Projecção 3D/Definir Perspectivas.
O valor de Azimute é um valor de ângulo em graus. A linha que está em ângulo recto em relação à linha de Secção/Alçado representa zero graus. À medida que se aumenta o azimute através do aumento deste valor de ângulo, o Sol desloca-se para a direita - significando que as sombras começam a alongar-se para a esquerda das superfícies que projectam sombra.
Se não desejar que a face visível do edifício seja coberta pela sombra, deverá usar um valor Azimute entre -90 e +90 graus.
Sombra do Sol: Verifique esta caixa para activar Sombras do Sol. Os controlos que definem as respectivas propriedades tornam-se acessíveis.
As Sombras são independentes das Tramas Vectoriais 3D.
Polígonos das Sombras: Este controlo estará activo se estiver a utilizar as Sombras Projectadas. Nas vistas em Secção/Alçado, as sombras não têm contorno; no entanto, os polígonos das tramas são configuráveis. Seleccione o Tipo de Trama, e a Caneta da Trama e do Fundo, utilizando as paletes pop-up correspondentes.
Nota: Não é possível seleccionar uma trama pessoal para a sombra, se as tramas das superfícies em vista estiverem definidas para “Cores de Superfície Próprias - Sombreadas”.
Assinale esta caixa para dividir a vista apresentada na Janela de Secção/Alçado numa área “mais próxima” e “mais distante”.

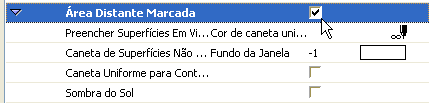

Utilize estes controlos para definir um conjunto exclusivo de cores, tramas e efeitos para a Área Distante, para representar o seu maior afastamento da Linha de Secção/Alçado.
Nota: Pode definir Polígonos das Sombras do Sol para a Área Distante Marcada. (As definições de Azimute e Altitude do Sol são idênticas às que foram definidas no painel Sol e Sombras.) Quando selecciona a opção “Preencher Superfícies em Vista com” para a Área Distante Marcada, as suas selecções disponíveis podem ser limitadas dependendo do que seleccionar em cima no controlo Elementos em Vista: se definir os Elementos em Vista para “Cores de Superfície Próprias - Sombreada”, então a opção não-Sombreada não está também disponível para a Área Distante.
O limite entre a área “próxima” e a “distante” depende de como criou a Secção/Alçado.
•Para uma vista com Alcance Horizontal Infinito, a linha secundária de “distância” é representada no local onde clicou com o cursor Olho, ao definir a Linha de Secção/Alçado e a Orientação.
•Para uma vista com Alcance Horizontal Limitado, a linha secundária de “distância” é colocada a meio caminho entre a Linha de Secção/Alçado e a Linha Limite
(Secções de Profundidade Zero não podem incluir uma Área Distante.)
Tanto a Linha Limite como a linha “distante” são elementos apenas para visualização no ecrã. Pode alterar o seu tipo/cor de linhas em Opções > Ambiente de Trabalho > Opções de Ecrã.
CONTORNOS DE ELEMENTO NOS LIMITES DE SECÇÃO/ALÇADO
Ver também Contornos de elemento nos Limites do corte para uma ilustração desta funcionalidade.

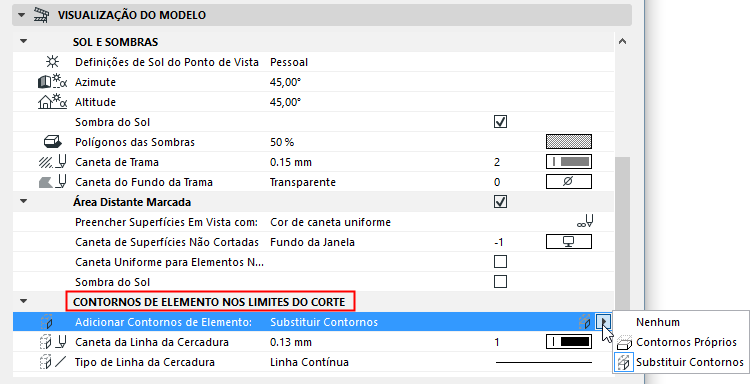

Adicionar Contornos de Elemento: seleccione uma desta opções para visualizar, sobrepor ou esconder os contornos de elementos na cercadura.
•Nenhum: contornos do elemento na cercadura estão escondidos.
•Contornos Próprios: os contornos de elemento são visualizados utilizando a caneta Por Cortar seleccionada para estes elementos nas suas próprias caixas de diálogo Definições.
•Substituir Contornos: seleccione um Tipo de Linha e Caneta personalizados com os quais os Contornos da Cercadura devem ser visualizados.

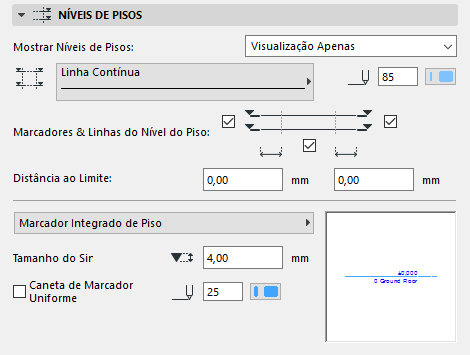

Define a visualização das linhas de Nível dos Pisos e dos Marcadores de Piso, nesta vista.
•Visualização Apenas: As marcações dos pisos são visualizadas no ecrã, mas não são incluídas nas impressões.
•Visualização e Impressão.
•Nenhum
Para mais informações, veja Linhas do Nível do Piso.
Seleccione um Tipo de Linha e uma Cor de Caneta para as linhas de nível do piso.

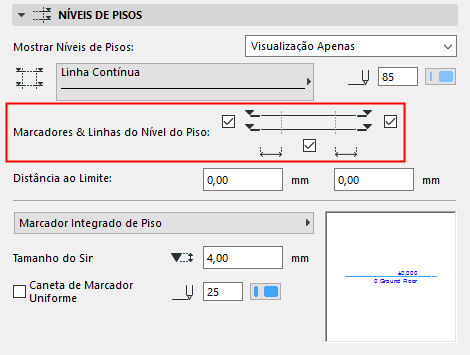

Visualizar Marcadores & Linhas do Nível do Piso
•Visualização dos Marcadores de Piso esquerdo e direito
•Visualizar ou esconder a Linha do Nível do Piso
Nota: Não é possível desmarcar esta opção se os valores da distância aos limites de ambos os Marcadores estiverem definidos para zero.
Utilize o comando Modelação > Editar Níveis de Piso para ajustar os níveis dos pisos nesta janela de Secção/Alçado.
Distância ao Limite: introduza um valor para o afastamento da Linha do Nível do Piso para além dos limites de Corte/Alçado.
Seleccionar Tipo de Marcador: o Símbolo 2D do marcador escolhido aparece na janela de previsualização.
Defina Tamanho do marcador e cor.
Caneta de Marcador Uniforme: seleccione esta caixa para utilizar esta cor de caneta para todas as partes do símbolo marcador, independentemente de quaisquer outras cores personalizadas definidas noutro local para este marcador.
Painel Estilo de Texto de Níveis de Piso
Painel de Definições de Símbolo e Texto de Níveis de Pisos
Utilize estes controlos para definir visualização do Marcador de Nível do Piso (seleccionado no Painel dos Níveis do Piso).
Painel da Ferramenta de Grelha
Defina a visualização dos Elementos de Grelha em Corte/Alçado.
Mostrar Elementos de Grelha: seleccione esta opção para ver os Elementos de Grelha.
Para estreitar os elementos de Grelha apresentados:
•Mostrar Elementos de Grelha por Pisos: clique em Seleccionado para estreitar o conjunto de elementos de Grelha apresentados por Piso: clique em Seleccionar pisos para seleccionar os pisos cujos elementos de grelha pretende visualizar. (Se o elemento de Grelha estiver visível nos pisos seleccionados, então será também visível nesta Secção/Alçado.)
•Mostrar Elementos de Grelha por Nome: clique em Seleccionado para estreitar o conjunto de elementos de Grelha por Nome: clique nos Elementos seleccionados para seleccionar elementos individuais.
Nota: estes dois critérios de filtragem estão relacionados como uma indicação “E”: se definir ambos os filtros por Piso e por Nome, então a Secção/Alçado irá apenas apresentar aqueles elementos de Grelha, que se adequam a ambos os critérios de Piso E o critério do Nome.
Linhas de Cota: coloque uma cota entre cada linha de grelha. Introduza uma localização vertical desta cadeia de cota e defina o nível de referência.
Cota Total: coloque uma linha de cota entre duas linhas de grelha na extremidade mais à esquerda e mais à direita desta Secção/Alçado. Introduza uma localização vertical desta cadeia de cota e defina o nível de referência.
Estas linhas de cota irão utilizar as definições de cota predefinidas. Quando uma nova linha de Grelha é inserida na Planta e a mesma surgir na Secção/Alçado, então será incluída na cadeia de cota.
Escalonamento-auto se os Marcadores de Grelha se sobrepuserem: escalonar automaticamente os marcadores de Grelha lateralmente, para evitar a sobreposição, caso contrário os marcadores iriam sobrepor-se.
Mostrar Elementos de Grelha não-perpendicular: por predefinição, a Secção/Alçado irá apenas apresentar elementos de Grelha que forem perpendiculares à linha de Secção/Alçado e estão localizadas dentro da profundidade da Secção/Alçado. (Por predefinição, nenhum elemento de Grelha que esteja curvo na Planta seja visualizado na Secção/Alçado.)
Assinale pata mostrar os elementos de Grelha, que não estão perpendiculares à linha de Secção/Alçado, mas que intersecta a Secção/Alçado na Planta. Estas linhas de Grelha irão aparecer no ponto de intercepção com a linha de Secção/Alçado.
