Моделирование Инженерных Отверстий

В ARCHICAD геометрия Отверстий зависит от тел операторов и пересекаемых ими элементов.

Если рассматривать отверстия с точки зрения математики, то можно сказать, что Отверстия образуются путем логического вычитания Операторов из Целевых элементов при помощи Операций Твердотельного Моделирования.

Каждое Отверстие связывается только с одним (родительским) элементом, но при этом оно может пересекать любое количество дополнительных элементов.

Тела Операторов Отверстий

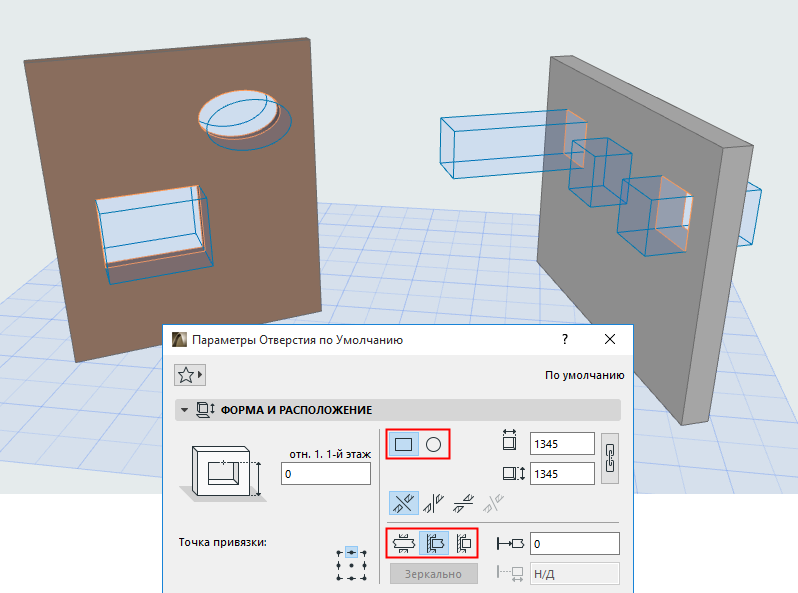

Тела Операторов Отверстий создаются путем вытягивания по пути полигонов прямоугольной или круглой/эллиптической формы. Высоту и ширину полигонов можно редактировать при помощи соответствующих полей ввода.

Формы полигонов Отверстий - Ограничение длины Операторов Отверстий

Для создания ниш (штраб) и углублений (приямков):

•Выберите ограничение Отверстия с одной или с двух сторон.

•Задайте глубину ниши/углубления (и смещение, если это необходимо) относительно линии или плоскости привязки родительского элемента.

•Для изменения стороны расположения тела Оператора можно воспользоваться функцией Зеркального Отражения.

•Настройки ограничения длины позволяют создавать Отверстия, полностью или частично пересекающие элементы.

Ассоциированные (Родительские) Элементы

В ARCHICAD 23 Отверстия могут располагаться в Стенах, Перекрытиях, Балках или 3D-сетках.

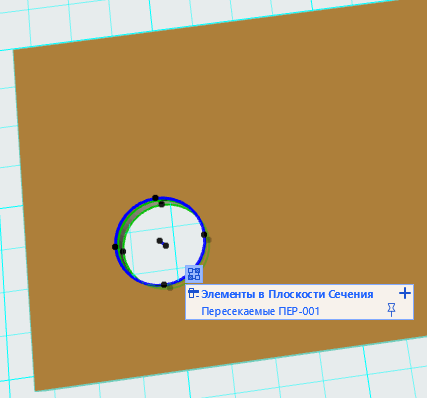

Несмотря на то, что Отверстие может пересекать несколько элементов, оно всегда имеет только один родительский (ассоциированный с ним) элемент.

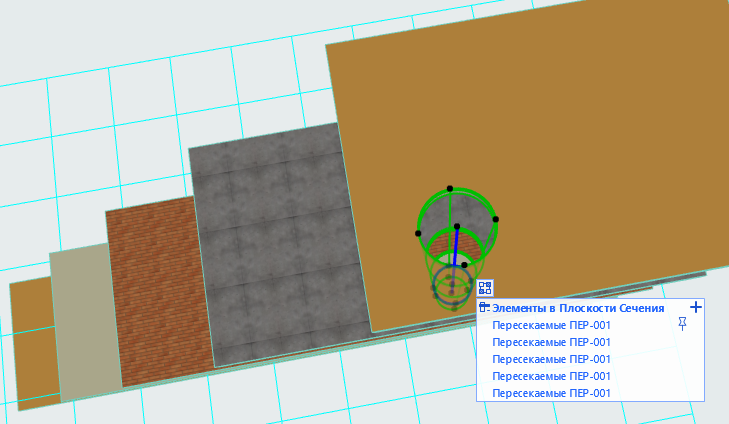

Для управления взаимосвязями используется Пиктограмма Соединений Отверстия, позволяющая:

•Добавлять новые пересекаемые элементы

•Удалять связь с пересекаемыми элементами

•Переназначать родительский элемент

Расположение и Ориентация

Отверстия сохраняют свое положение относительно родительских элементов и перемещаются вместе с ними. Если вы переместите любой другой элемент, пересекаемый Отверстием, то это никак не отразится на расположении самого Отверстия.

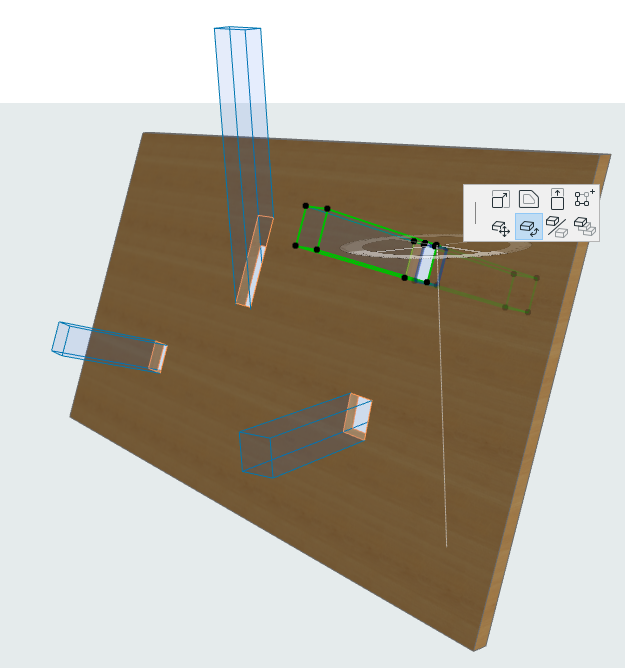

Отверстиям можно назначать следующую ориентацию: горизонтально, вертикально или с выравниванием (перпендикулярно плоскости привязки родительского элемента).

Варианты ориентации Оператора Отверстия

Можно также задать и специальный угол поворота: выберите существующее Отверстие, нажмите кнопку “Специальной” ориентации и поверните Оператор Отверстия.

Точка Привязки

Выберите одну из девяти точек Привязки Отверстия.

Точка Привязки служит для измерения отметки высоты Отверстия. Если для Отверстия выбрано горизонтальное расположение: задайте высоту Точки Привязки относительно Собственного Этажа родительского элемента Отверстия (например, Стены).

Интуитивно понятные операции создания и редактирования

Интуитивно понятные операции упрощают работу с Отверстиями. Команды редактирования Отверстий можно использовать во всех 2D и 3D-видах при помощи Локальной Панели или меню Редактор.

Воспользуйтесь командой меню Вид > Параметры Вывода на Экран > Тела Операторов Отверстий, чтобы включить показ Тел Операторов Отверстий на Плане Этажа и в 3D.

Можно создавать и редактировать Отверстия во всех поддерживаемых типах элементов.

•Копирование/вставку Отверстий можно выполнять только при копировании/вставке их родительских элементов.

•Чтобы создать копию Отверстия (без перемещения или копирования элемента, в котором оно находится), воспользуйтесь командой Перемещения Копии.

•Команды Изменения Размеров, Смещения и Вращения действуют во всех видах.

•Можно использовать Свободное Вращение (как и для Морфов).

•Можно передавать параметры между элементами Отверстий.

Создание Отверстий на основе конструктивных элементов

В ARCHICAD 23 можно создавать Отверстия на основе пересечений элементов модели.

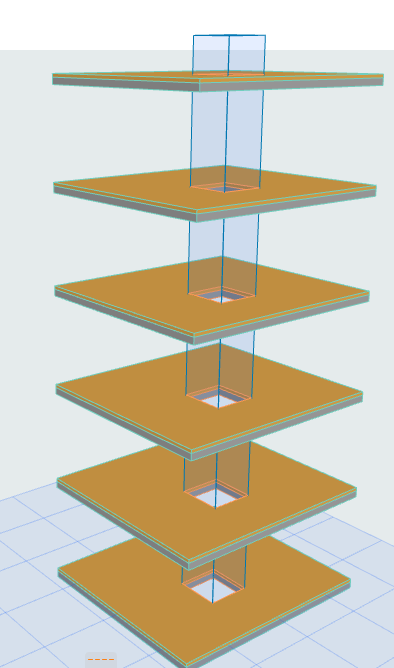

Одним щелчком мыши происходит создание Отверстий во всех элементах, пересекаемых выбранным элементом модели (в соответствии с настройками диалога Создания Отверстий).

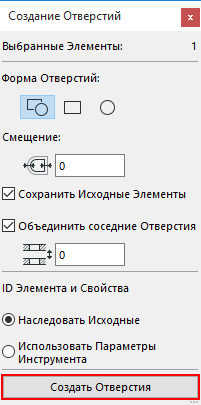

Диалог Создания Отверстий можно использовать для:

•Выбора формы Отверстия и настройки смещения его контуров относительно габаритов исходных элементов.

•Удаления или сохранения исходных элементов после создания Отверстий.

•Настройки ID новых Отверстий (путем сохранения ID исходных элементов или на основе Параметров Отверстия по умолчанию).

•Можно также задавать минимальное расстояние между Отверстиями: если расстояние между Отверстиями меньше заданного, то происходит их объединение (например, в расположенных вплотную друг к другу стенах или перекрытиях).
