Поскольку компания GRAPHISOFT входит в состав buildingSMART International и в Группу Поддержки и Внедрения (ISG), мы постоянно уделяем внимание поддержке новейших технологий, упрощающих взаимодействие наших пользователей с остальными участниками проектирования. Ниже перечислены основные улучшения в этой области.
В ARCHICAD 23 реализована сертифицированная поддержка экспорта IFC4 Reference Model View, отвечающая всем требованиям buildingSMART. Это новейший стандарт открытого взаимодействия на основе IFC. В связи с этим весь интерфейс ARCHICAD поддерживает публикацию определений, свойств и описания геометрии стандарта IFC4.
Компания GRAPHISOFT прошла все сертификационные тесты buildingSMART IFC4, существующие на данный момент.
Параметры/Импорт/Экспорт Свойств Геопривязки Карты
В ARCHICAD 23 пользователи могут использовать информацию о географическом положении объектов проектирования.

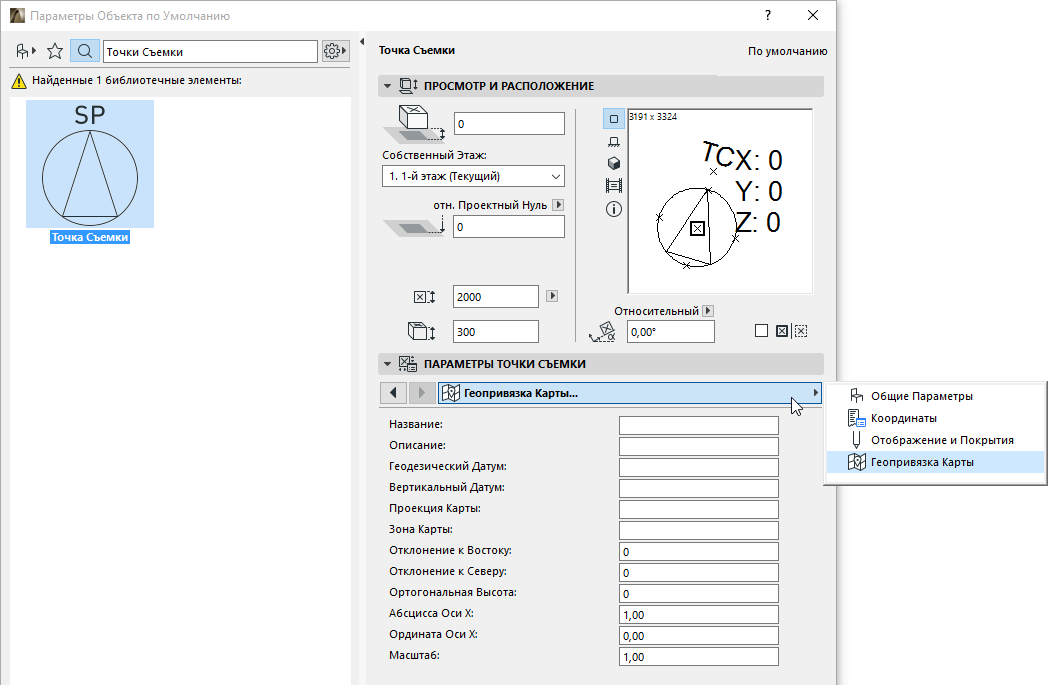

Эти данные можно вводить вручную в диалоге параметров Точки Съемки (на странице Геопривязки Карт) или получать при IFC-импорте. Данные параметры доступны для использования с другими участниками проектирования в формате IFC.
Примечания:
–Данные Геодезического Датума и Проекции Карты обязательны для заполнения (эта информация необходима).
–Данные Геопривязки экспортируются только в виде Свойств. Они не оказывают влияния на реальное расположение модели.
-Экспорт в формате IFC 2x3: данные импортируются в виде двух новых Наборов IFC-свойств.
-Экспорт в формате IFC4: создаются новые IFC-определения: IFC Map Conversion и IFC Projected CRS.
Организация элементов в Инженерные Системы IFC
В ARCHICAD 23 можно объединять элементы ARCHICAD в Инженерные Системы IFC (в диалоге Менеджера IFC-проекта). Инженерные системы служат для группирования элементов по общим функциям.
Например: Система LOADBEARING может содержать все конструктивные элементы, участвующие в передаче нагрузок и усилий.
Экспорт портов MEP-элементов в IFC
Импорт портов MEP-элементов (данных о расположении соединений) из IFC-файлов поддерживался и в предыдущих версиях ARCHICAD. Теперь пользователи могут экспортировать эти элементы в IFC-модели.
Экспорт точной геометрии в IFC
Новый вариант экспорта (доступный в настройках IFC-транслятора для Экспорта Геометрии) обеспечивает более точные расчеты на основе IFC-моделей.
Если вы активируете маркер “Экспорта точной геометрии”, то родительские элементы, содержащие Двери, Окна и Отверстия, будут экспортироваться без проемов. Проемы будут экспортироваться отдельно ( в виде IfcOpeningElement) и вычитаться приложениями, используемыми для работы с экспортированными файлами.
