В предыдущих версиях ARCHICAD появилась возможность назначения зонам и элементам модели ARCHICAD специальных свойств и классификаций.
В ARCHICAD 23 мы добавили эти возможности для Строительных Материалов, являющихся важнейшим реквизитом ARCHICAD.
Специальные Свойства для Строительных Материалов
Обеспечив возможность назначения пользовательских классификаций и свойств реквизитам Строительных Материалов, мы решили существенную проблему, стоявшую перед нашими пользователями. Теперь можно наладить обмен данными с BIM-приложениями 4D/5D-проектирования (сметного расчета, контроля качества, анализа моделей), назначая стандартные или пользовательские классификации материалов и свойства. Это решение также является надежной заменой применяемому в настоящее время подходу, основанному на включении элементов данных о Строительных Материалах в их Наименования с последующим извлечением информации при помощи специальных GDL-скриптов или IFC-правил.

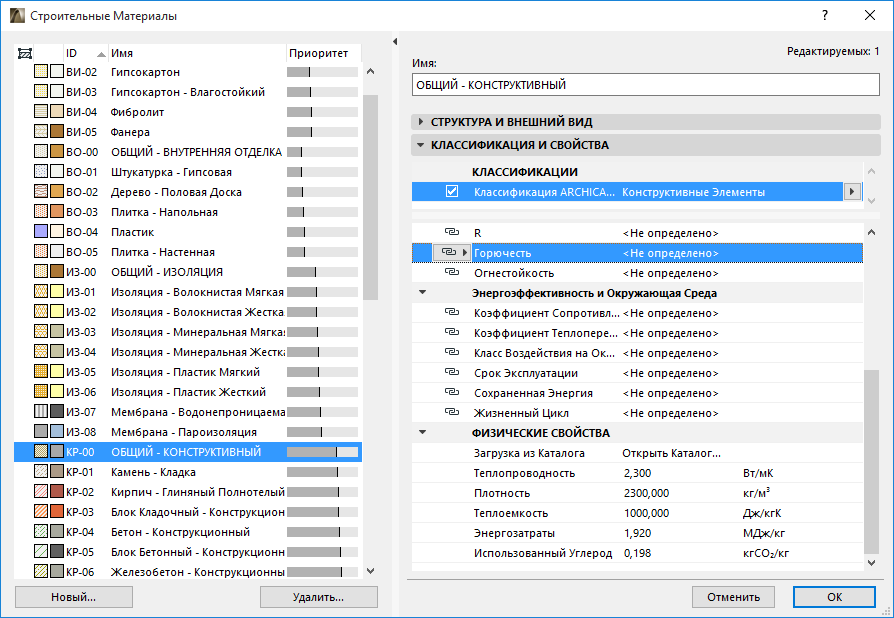

Решение, реализованное на уровне Строительных Материалов, напоминает работу с данными на уровне Элементов, которая стала возможна начиная с ARCHICAD 20. Вы можете настроить элементы классификации или определения свойств в диалогах Управления Свойствами и Классами, а затем применить их в диалоге Строительных Материалов.
Поскольку значения свойств Строительных Материалов сохраняются в этих реквизитах, их можно передавать между проектами в формате XML через Менеджер Реквизитов.
Свойства Строительных Материалов могут отображаться при любых вариантах публикации, таким образом относящиеся к материалам BIM-данные становятся доступны и для остальных участников проекта:
•Как и значения Свойств Элементов, значения Свойств Строительных Материалов можно применять в качестве критериев и Полей Каталогов Компонентов;
•Значения свойств и классы Строительных Материалов можно включать в GDL-объекты Выносных Надписей, размещаемых на любых чертежах модели, а также экспортировать в IFC;
•Поля данных Каталогов Компонентов можно импортировать в виде свойств компонентов в формате IFC2x3 и в виде преднастроенных параметров материалов в IFC4.
