Новые возможности моделирования на уровне элементов

Приемы моделирования Балок и Колонн были переработаны и усовершенствованы, чтобы повысить гибкость и удобство работы.

Создание элементов двумя щелчками мыши

В 3D для создания Балок и Колонн достаточно щелкнуть мышью в двух любых точках пространства. На Плане Этажа можно двумя щелчками задать угол наклона Колонны фиксированной высоты.

Унификация Типов Конструкций Балок и Колонн

Балки, как и Колонны, теперь могут иметь круглое поперечное сечение.

Усовершенствованное графическое редактирование Колонн

Новые функции позиционирования курсора по ребрам Колонн на Плане Этажа упрощают процесс выбора и выравнивание элементов.

Новые операции редактирования Колонн на Плане Этажа, такие как смещение ребер/граней, аналогичны ранее существовавшим приемам работы с другими элементами.

Улучшенные Оси Привязки

Новые возможности поворота Осей Привязки Балок позволяют создавать балки Прямоугольного и Круглого сечения, не используя Сложные Профили (как это было в предыдущих версиях).

Оси Привязки Балок и Колонн сохраняют свое расположение в пространстве при изменении точек привязки (подобно линиям/плоскостям привязки Стен и Перекрытий).

Для Балок теперь можно настраивать расположение Оси Привязки в одной из девяти стандартных точек (как и для Колонн) с дополнительно задаваемой величиной смещения.

Оси Привязки выбранных Колонн и Балок теперь отображаются и в проекциях Разрезов/Фасадов.

Наклонная подрезка концов и Соединений сегментов

Торцы Балок и Колонн могут располагаться горизонтально, вертикально или под определенным углом (например, перпендикулярно осям наклона элементов).

Соединения сегментов можно настраивать таким же образом, как и концы элементов.

Углы подрезки концов и наклона Соединений можно редактировать графически в 3D и в проекциях Разрезов/Фасадов.

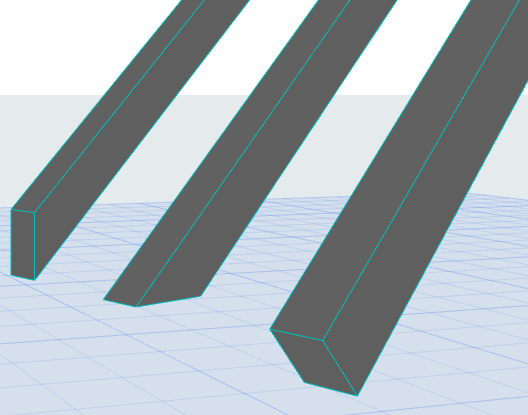

Наклонная подрезка концов элементов

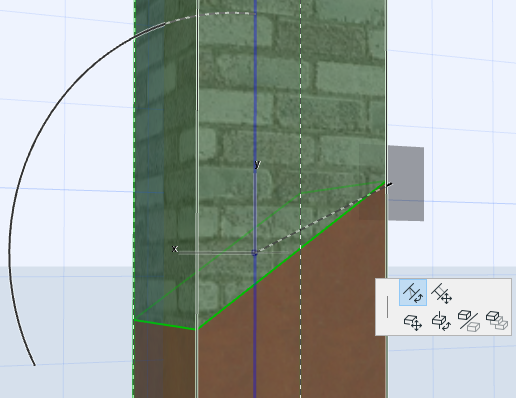

Графическое редактирование угла
наклона Соединения сегментов

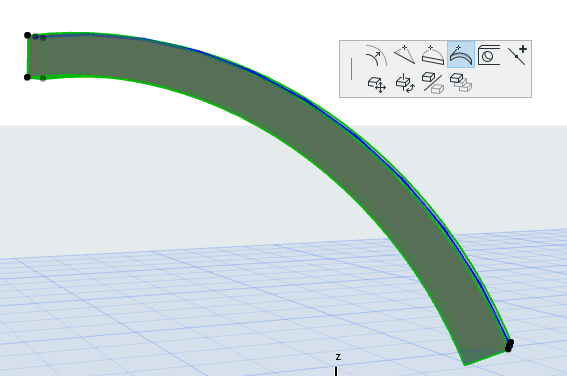

Искривление Балок в вертикальной плоскости

Балки теперь можно искривлять в вертикальной плоскости, меняя высоту дуги между конечными точками в диалоге Параметров или при помощи Локальной Панели в 3D и в проекциях Разрезов/Фасадов. При этом криволинейные Балки можно наклонять, то есть начальные и конечные точки элементов могут находиться на разных отметках.


Примечание: Сегменты переменного сечения нельзя применять в Балках, искривленных в вертикальной плоскости.

Отверстия в Балках

Балки можно сочетать с новым инструментом Отверстие.

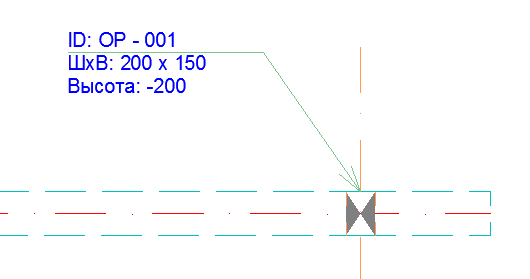

BeamOpeningFP.png BeamOpening3D.png

Отверстие в железобетонной или металлической балке.

Примечание: Отверстия нельзя создавать в Колоннах по причине конструктивной нецелесообразности.

Фиксированная или Изменяемая Длина Сегментов

Можно применять фиксированную или изменяемую длину на уровне отдельных сегментов Балок и Колонн. В многосегментных элементах можно настраивать пропорциональное соотношение их длины. Это дает возможность управлять изменением длины сегментов при редактировании высоты всей Колонны или общей длины Балки.


Изменяемая длина нижнего сегмента - Изменяемая длина верхнего сегмента

Например, если длина нижнего сегмента сборной железобетонной колонны с вутами является изменяемой, а для остальных сегментов задана фиксированная длина, то редактирование общей высоты колонны приводит к изменению отметки вутов. В то же время, если для верхнего сегмента применить изменяемую длину, оставив длину всех остальных сегментов фиксированной, то отметка вутов не будет меняться при изменении общей высоты колонны.

Копирование/Вставка и Передача Данных Сегментов

В списке сегментов диалога Параметров Балки или Колонны можно использовать контекстное меню для копирования/вставки параметров размеров, конструкции и свойств между сегментами. Можно также использовать функции передачи параметров между сегментами.
