Моделирование на Уровне Сегментов

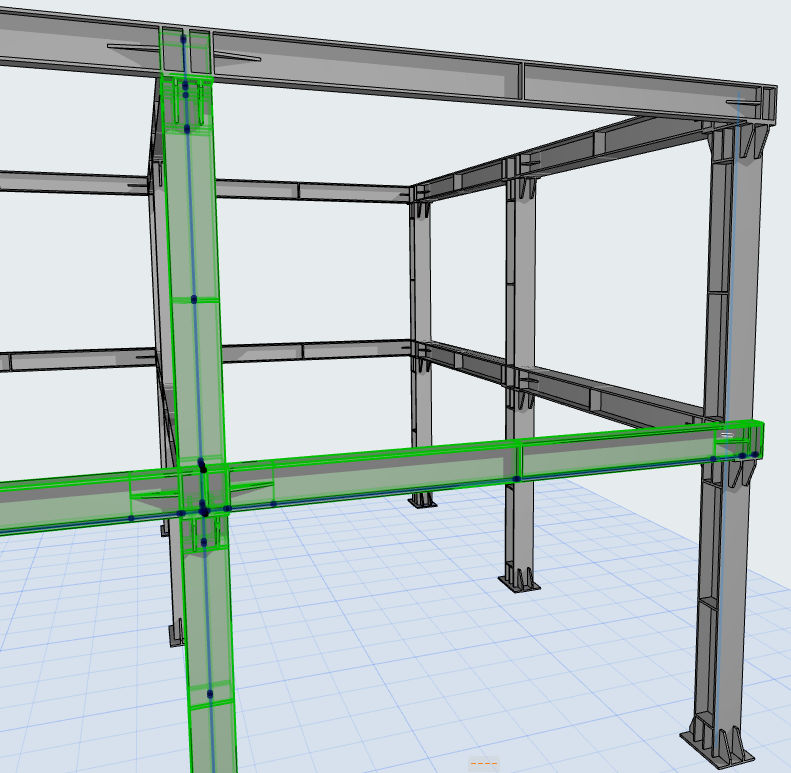

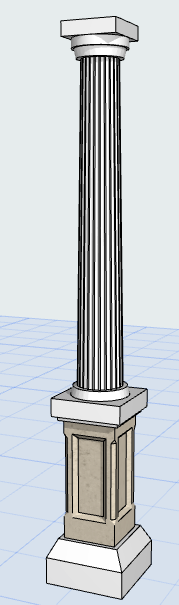

Эта новая логика работы с сегментами позволяет объединять несколько подэлементов (в том числе и с разной геометрией или материалами) по оси привязки Балки или Колонны. В результате обеспечивается большая свобода моделирования железобетонных, металлических и деревянных BIM-элементов составных Балок и Колонн.

Применение Параметрических Профилей для сегментов позволяет использовать реквизиты для упрощения централизованного редактирования геометрии и настройки данных о строительных материалах. Кроме того, Параметрические Профили можно редактировать на уровне отдельных сегментов, создавая геометрию переменного сечения. Интуитивно понятные принципы настройки сегментов Балок и Колонн во всех 2D или 3D-видах повышают уровень эффективности и точности моделирования.

Следующие дополнительные операции моделирования можно применять на уровне сегментов:

Настройка Сегментов

Сегменты Балок и Колонн можно создавать при помощи диалогов Параметров или графически в 3D-окне, проекциях Разрезов/Фасадов и на Плане Этажа.

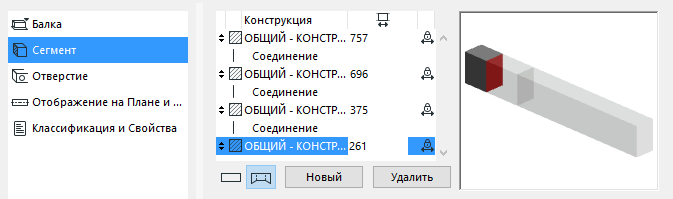

Параметры Элемента > Добавление Сегмента

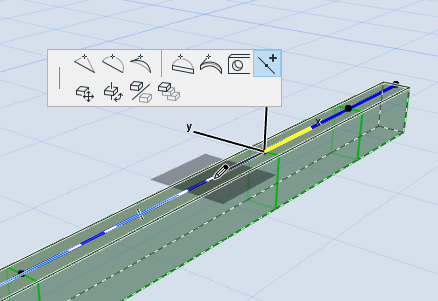

Добавление сегмента в 3D при помощи Локальной Панели

Сегменты переменного сечения

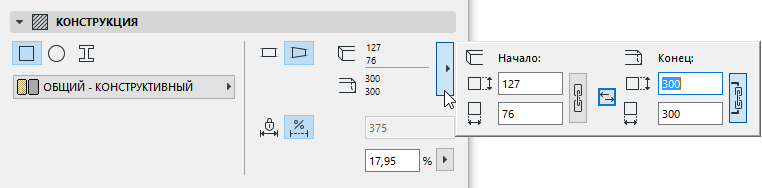

Новая функция настройки переменного сечения позволяет задавать ширину и высоту в конечных точках прямоугольных, круглых и профилированных сегментов.

Для профилированных сегментов геометрия переменного сечения определяется настройками модификаторов примененных профилей. Следовательно, при помощи одного и того же профиля можно создать множество твердотельных элементов модели с широким диапазоном настроек.

Наружные Слои Колонн тоже можно применять в сегментах переменного сечения круглой или прямоугольной формы.

Примечание: Сегменты переменного сечения не могут присутствовать в криволинейных Балках.

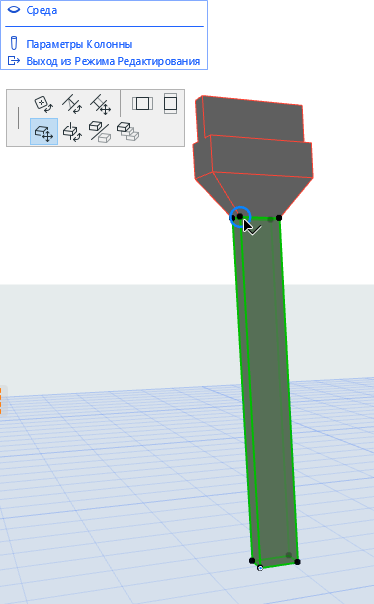

Режим Редактирования Сегментов

Режим Редактирования Балок и Колонн является удобной средой графической настройки отдельных сегментов: в этом режиме можно смещать ребра профилей, перемещать соединения и изменять длину сегментов.

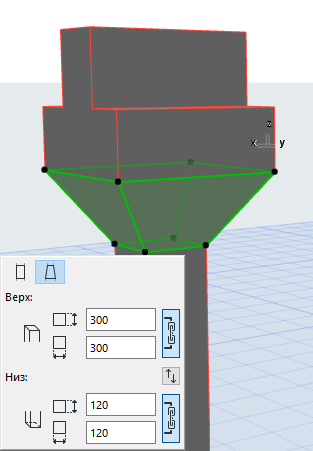

Режим Редактирования позволяет настраивать геометрию сегментов переменного сечения как при помощи ввода значений параметров, так и графически.
