Расширенные возможности создания 2D-документации

ARCHICAD 23 позволяет настраивать отображение Балок на Плане Этажа в соответствии с различными требованиями и стандартами.

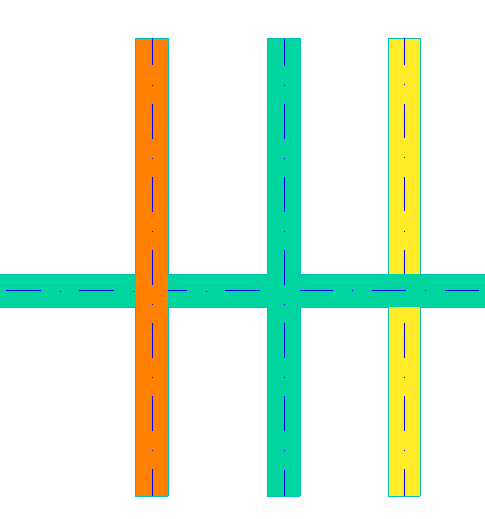

Штриховка Поверхностей Балок и Колонн

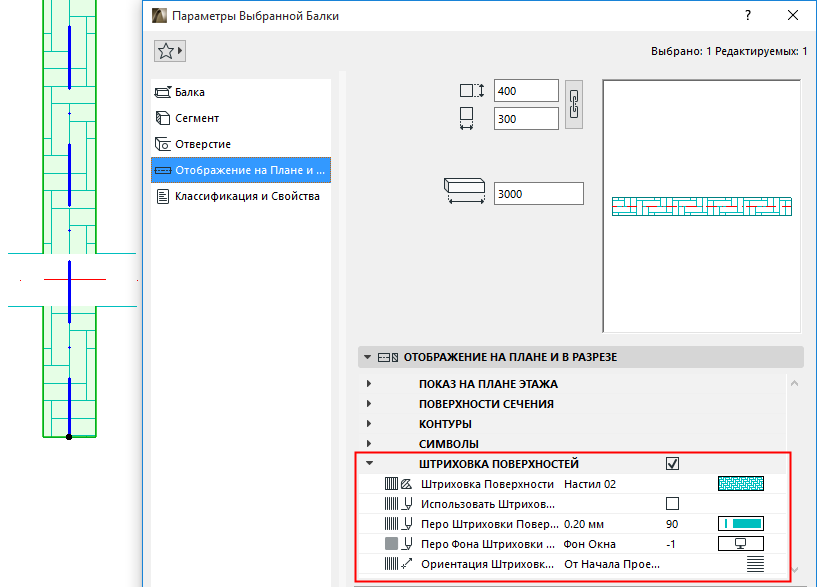

Как и для прочих инструментов моделирования ARCHICAD, для Балок и Колонн теперь можно применять штриховку видимых поверхностей. Пользователь может выбрать тип штриховки, настроить ее ориентацию и искажение с учетом угла наклона Балки/Колонны.

Гибридный режим Отображения Балок на Плане Этажа

Можно по отдельности настраивать 2D-отображение частей Балок, находящихся выше, ниже и в плоскости сечения. Для Проекций можно применять реальное отображение элемента на Плане Этажа или показ Символа (как в предыдущих версиях). Элементы в плоскости сечения всегда отображаются в виде проекции.

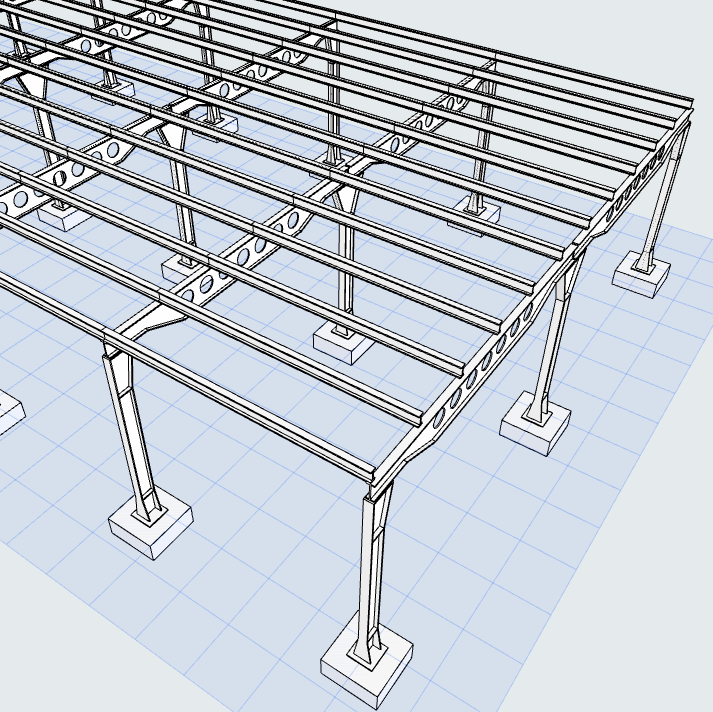

Балки могут отображаться в виде осей, контуров или сочетания этих двух способов.

Для Колонн по умолчанию используется показ Проекций. Отображение Символа становится доступно только при включении параметра Показ на Плане Этажа/Символическое Сечение.

Скрытые Балки и Колонны на Плане Этажа

В ARCHICAD 23 новый Параметр Модельного Вида позволяет отображать находящиеся под Перекрытиями Балки и Колонны линиями невидимого контура.

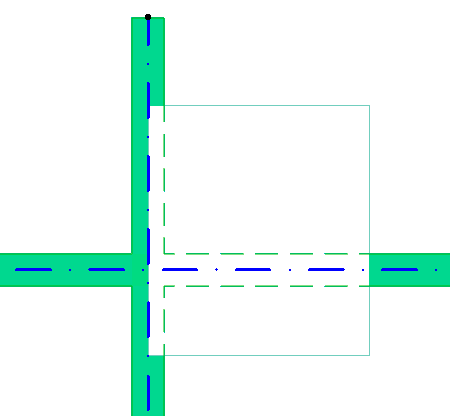

Пример: Балка, расположенная под Перекрытием отображется линией невидимого контура:

Новые варианты ‘Показа на Этажах’

Для параметра ‘Показа на Этажах’ Балок и Колонн можно использовать два новых варианта: ‘Этажом Выше и Этажом Ниже’.
