Привязка к Существующим Элементам
ARCHICAD позволяет перемещать или изменять форму элементов посредством их позиционирования относительно существующих элементов в процессе выполнения операции перемещения.
Функция Позиционирования Элементов активируется/деактивируется при помощи команды-переключателя, расположенной в меню Вид > Позиционирование Элементов. (Эта команда также присутствует в Стандартном табло команд.)
Позиционирование Элементов можно активировать/деактивировать в процессе работы нажатием клавиши E.
Примечание: Позиционирование Элементов действует только при отключенном Позиционировании по Сетке.

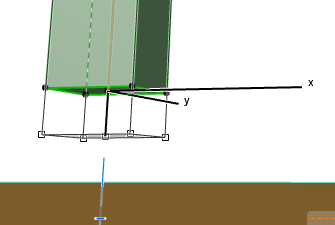

При включенном Позиционировании Элементов, специальные точки перемещаемых элементов отображаются в виде маленьких квадратов.
К этим специальным точкам относятся:
•Точки выбора элемента, включая точки привязки;
•Точки деления элементов на части (если включено отображение Точек Привязки);
См. Точки Привязки.
•Вершина курсора.
При соприкосновении одной из специальных точек с вершиной, точкой привязки или ребром другого элемента, эта специальная точка выбора становится больше по размеру. В этот момент вы можете сделать щелчок мышью, чтобы соединить редактируемый элемент с существующим; при этом перемещать курсор в в точку фактического соединения элементов не требуется.
Если рядом с вершиной располагается гнсколько точек привязки, то вы можете аоспользоваться клавишей Пробел для циклического перебора возможных точек.
Привязка Поверхности по умолчанию включена (ее можно отключить при помощи переключателя в меню Вид > Привязка к Поверхности).
В ARCHICAD курсор привязывается к любой поверхности (а также к ребрам и точкам) в 3D-окне, что облегчает построение объектов в окружении других элементов.

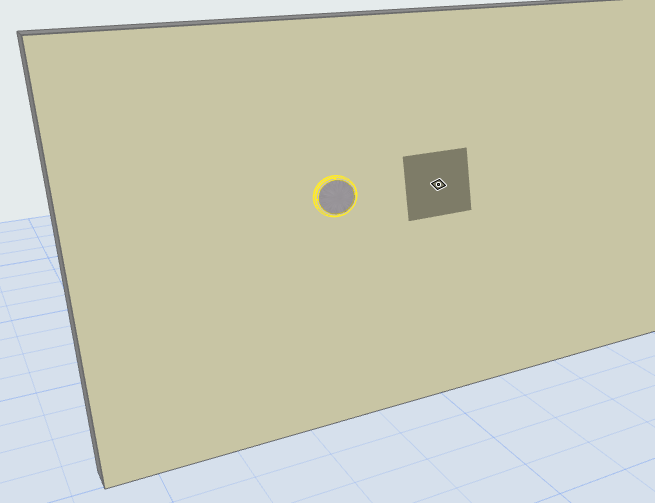

Например, при включенной Привязке к Поверхности, становится проще разместить светильник на стене:
(Также существует возможность Привязки к Поверхности в 2D-окнах при помощи функции Притяжения. См. Притяжение.
