При помощи Локальной Панели можно добавить новые вершины элементов.
В случае линейных элементов это приводит к созданию дополнительных элементов.
Добавление вершины в многоугольном элементе приводит к созданию новой стороны.
В 3D-окне можно добавить вершины только для многоугольных элементов.
Для добавления вершины элемента:
1.Выберите элемент.

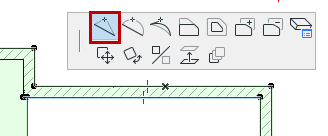

2.Сделайте щелчок на стороне выбранного элемента, чтобы вызвать Локальную Панель.
3.Нажмите кнопку Вставки новой вершины.
4.Переместите курсор и щелчком укажите место расположения новой вершины.
Для вставки новой вершины без ее перемещения сделайте двойной щелчок на стороне многоугольника. (При этом в Локальной Панели должна быть выбрана команда Вставки новой вершины.)
Примечание: Новую вершину нельзя добавить для криволинейного элемента или на криволинейном ребре элемента. Использование команды Вставки новой вершины для криволинейного элемента приводит к его выпрямлению.
