Создание Навесной Стены на Наклонной Плоскости Ввода

В 3D-окне можно задать любую плоскость ввода.

См. Плоскость Ввода Навесной Стены в 3D-окне.

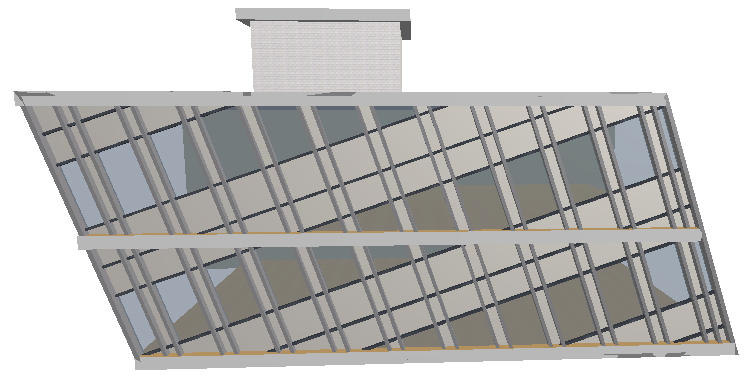

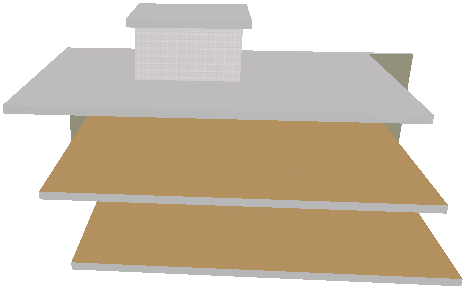

Рассмотрим следующую модель в 3D:

Предположим, что нам требуется создать Навесную Стену, расположенную перпендикулярно плоскости ввода, определяемой формой здания. Плоскость ввода должна располагаться перпендикулярно наклону здания.

1.Активируйте инструмент Навесная Стена и выберите Отдельный геометрический вариант в сочетании с указанием плоскости ввода Согласно Нормали:

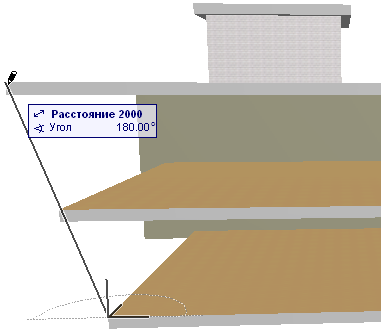

2.В 3D-окне начертите вектор нормали, соответствующий наклонной форме здания (нам необходимо, чтобы плоскость ввода располагалась перпендикулярно этому вектору). В данном случае следует создать вектор, соединяющий юго-западные углы верхнего и нижнего перекрытий.

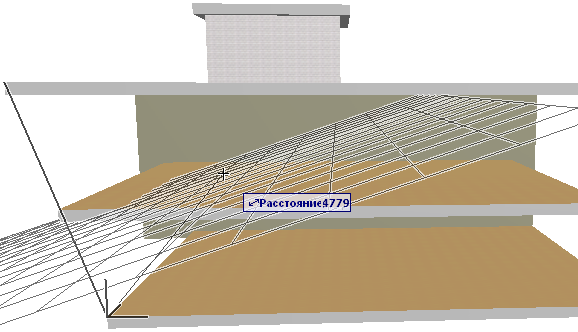

3.После второго щелчка мышью появится временная плоскость ввода, расположенная перпендикулярно указанному вектору.

4.Сделайте щелчок в любой точке, через которую должна пройти плоскость ввода.

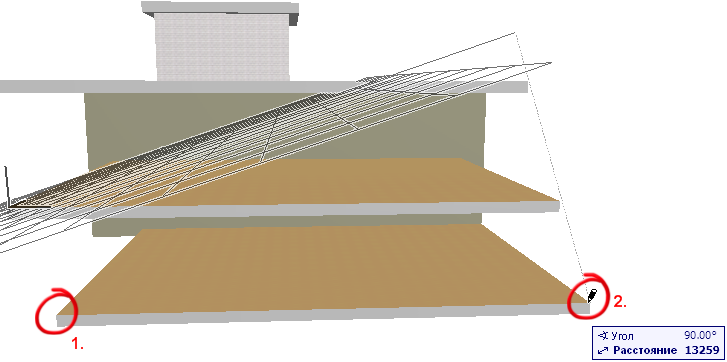

5.Теперь следует задать линию ввода. Линия ввода (как это показывает растягивающаяся линия) проецируется перпендикулярно на плоскость ввода. Сделайте щелчки мышью в точках начала и окончания Навесной Стены: в данном случае это два ближайших угла любого перекрытия.
