Параметры Лестницы: Правила и Стандарты
Воспользуйтесь этой панелью, находящейся в диалоге Параметров Лестницы, чтобы задать диапазон возможных геометрических параметров Лестницы, отвечающих, например, национальным стандартам.
В процессе создания Лестниц ARCHICAD автоматически проверяет соответствие этим Правилам и Стандартам.
Проступи и Подступенки
Данные настройки определяют доступный диапазон значений, задаваемых в панели Формы и Расположения. Например, вы не сможете ввести значение Высоты Подступенка, выходящее за пределы минимальной и максимальной высоты, настроенной в панели Правил и Стандартов.
Если настройки Правил и Стандартов не соответствуют геометрии создаваемой Лестницы или изменениям в диалоге ее Параметров, то будет открыт диалог Проверки Лестницы, позволяющий выбрать один из важных способов решения проблемы.
См. Автоматические Способы Устранения Конфликтов Геометрии Лестниц.
Расчет и Символ Линии Всхода
Диапазон Смещения Линии Всхода определяет граничные значения, которые могут использоваться для смещения Расчетной Линии Всхода.
См. Смещение Линии Всхода на Поворотах (Забежные Области с Равными Ступенями).

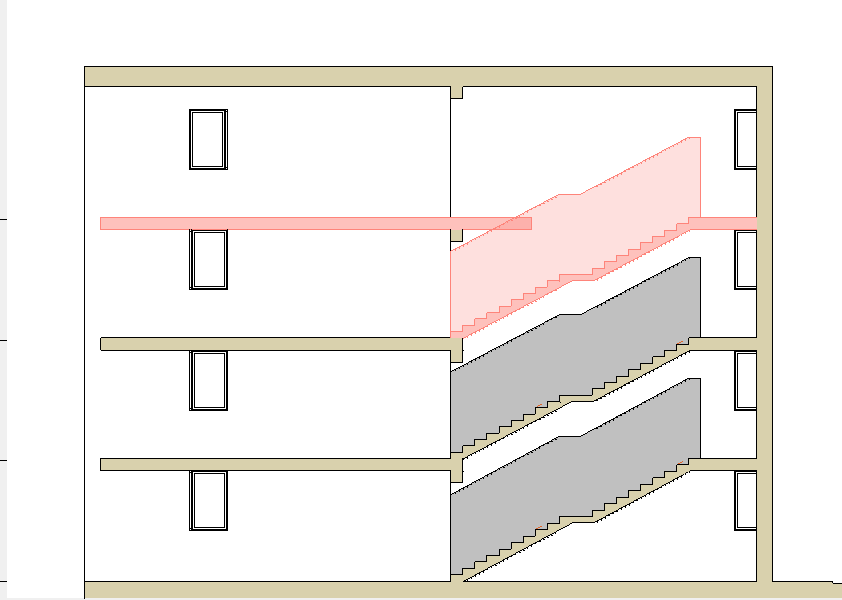

Настройте правила отображения символа Высоты Прохода в 3D и в окнах Разрезов/Фасадов.
•Метод: Можно выбрать измерение высоты в вертикальном направлении или перпендикулярно линии всхода.
•Высота Прохода
•Смещается от ребер Лестницы
Отображение Высоты Прохода определяется Параметрами Модельного Вида.
См. Параметры Модельного Вида для Лестниц.
Для проверки высоты прохода можно использовать функцию Обнаружения Коллизий.
См. Обнаружение Коллизий.
Правила и Стандарты сохраняются в Файле Шаблона Проекта
Настройки Правил и Стандартов Лестниц являются частью файла Шаблона ARCHICAD. Если в вашей организации предъявляются особые требования к Лестницам, то вы можете сохранить эти параметры в файле Шаблона для последующего применения в своих проектах.
Правила и Стандарты Лестниц: Рабочая Среда Проекта

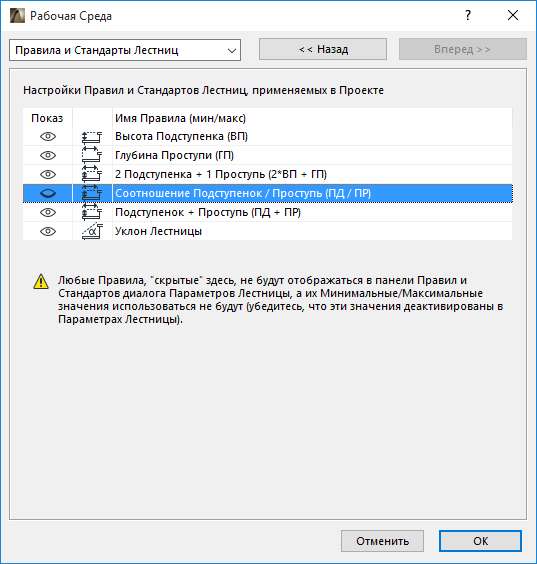

При помощи элементов управления отображением, находящихся в диалоге Параметры > Рабочая Среда Проекта > Правила и Стандарты Лестниц, можно отобразить или скрыть правила в проекте.
Правила, скрытые в диалоге Рабочей Среды, не будут отображаться в панели Правил и Стандартов диалога Параметров Лестницы (при условии, что эти правила не используются).
Если правило, скрытое в диалоге Рабочей Среды, по-прежнему отображается в диалоге Параметров Лестницы, то это может быть вызвано следующими причинами:
•Правило имеет назначенные настройки (деактивируйте его маркеры Минимальных/Максимальных значений в диалоге Параметров Лестницы) или
•Правило используется в одной из Лестниц, присутствующих в проекте.
