Особые случаи Пересечения и Сопряжения Элементов
См. следующие разделы для получения подробной информации о специфических пересечениях элементов:
Стена-Балка; Стена-Колонна; Колонна-Перекрытие; Колонна-Балка, Стена-Перекрытие
Пересечение Стена-Перекрытие: Отделка Перекрытий и Пороги Проемов
Пересечения с участием Оболочек, Крыш или Морфов
Пересечение Элементов с Одинаковыми Приоритетами
Удаление Линий Между Элементами Модели
•Требуется пересечение Линий привязки
Для сопряжения Стен недостаточно наличия между ними только коллизии: также должны пересекаться их линии привязки. Элемент (или слой) с более высоким приоритетом Строительного материала будет перерезать элемент с более низким приоритетом.
•Порядок Сопряжения Стен с одинаковым Приоритетом
При соприкосновении двух Стен с одинаковым приоритетом (их линии привязки пересекаются), используйте функцию Порядок сопряжения для управления их сопряжением на уровне элементов.
Задайте Порядок Сопряжения в панели Модель диалога Параметров Стены.
Слева применен одинаковый Порядок Сопряжения. Справа разные значения Порядка Сопряжения меняют соединение.
Требуется геометрическая коллизия или пересечение Линий привязки.
Для обеспечения максимальной гибкости настройки пересечения Балок, убедитесь, что их линии привязки пересекаются. В этом случае коллизия между Балками на самом деле отсутствует. Балки автоматически дотягиваются друг до друга по линиям привязки.
Также для пересечения балок достаточно их соприкосновения, без пересечения линий привязки. Однако, в этом случае Балки будут сохранять свои размеры; автоматическое дотягивание Балок по линиям привязки друг до друга происходить не будет. Элемент (или слой) с более высоким приоритетом Строительного материала будет перерезать элемент с более низким приоритетом.
При соприкосновении двух Балок с одинаковым приоритетом (их линии привязки пересекаются), используйте функцию Порядок сопряжения для управления их сопряжением (см. ниже).

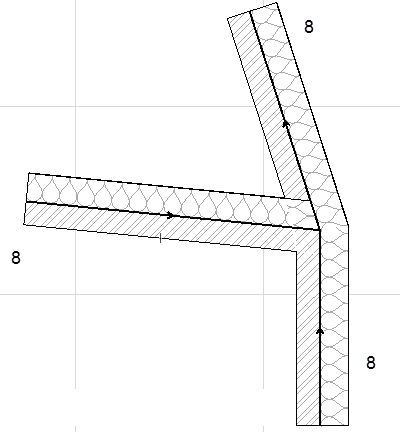

При соприкосновении трех и более Стен или Балок в одной точке, их сопряжение рассматривается как несколько попарных соединений. Порядок их соединения зависит от назначенного им Порядка сопряжения.
Установите Порядок сопряжения в панели Модель диалогового окна Параметров Стены или Балки.
Стена-Балка; Стена-Колонна; Колонна-Перекрытие; Колонна-Балка, Стена-Перекрытие

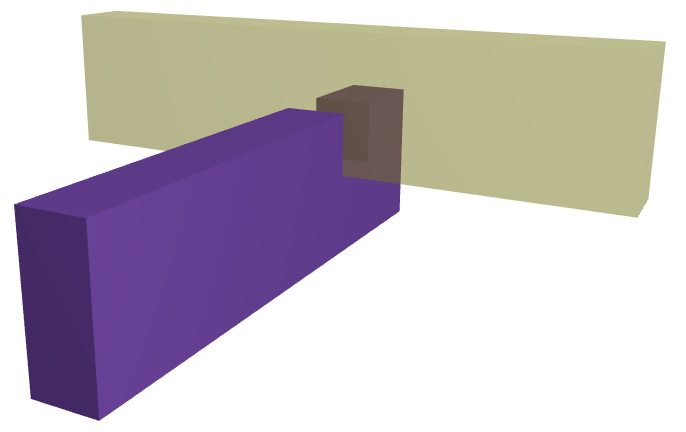

Требуется наличие геометрической коллизии.
Элемент (или слой) с более высоким приоритетом Строительного материала будет перерезать элемент с более низким приоритетом.

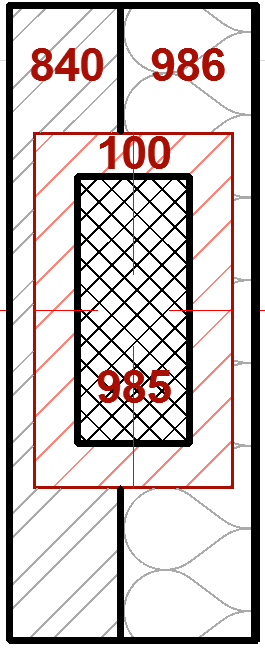

Исключение для Пересечений Встраиваемых Колонн с Многослойными стенами:
При размещении “Встраиваемой” Колонны, пересекающей многослойную Стену, она будет создавать разрыв в слое ядра стены независимо от его приоритета.
Огибающие слои Стены будут добавлены к наружному слою колонны в 3D. Однако, они не будут учитываться при создании ведомостей.
Пересечение Стена-Перекрытие: Отделка Перекрытий и Пороги Проемов
Этот особый случай относится к отделке полов, располагающейся между помещениями (в пространстве проема).
Если Проем (Двери или Окна) располагается на уровне верха Перекрытия, то слои отделки Перекрытия пересекают Стену независимо от значений приоритета пересечения (вплоть до несущего слоя Перекрытия). Если Проем располагается не на уровне Перекрытия, то соединение конструкций выполняется с учетом приоритетов пересечений их слоев.
На иллюстрации:
Слева: Окно и Дверь расположены на уровне верха Перекрытия. Поэтому, соединение слоев отделки Перекрытие со слоями Стены выполнено без учета приоритета пересечения. Как следствие, слои отделки Перекрытия пересекают стену.
Справа: Окно и Дверь расположены не на уровне верха Перекрытия (они приподняты над Перекрытием), поэтому выполнено стандартное соединение слоев Перекрытия и Стены с учетом значений их приоритета пересечения.
Пересечения с участием Оболочек, Крыш или Морфов
Требуется наличие геометрической коллизии и использование команды Отсечения или Объединения.
Если в пересечении участвует Оболочка, Крыша или Морф, необходимо воспользоваться командой Конструирование > Соединить > Объединить элементы для обеспечения правильного выполнения пересечения.
Если Оболочка или Крыша выступают в роли отсекающего элемента (Конструирование > Соединить > Отсечь элементы крышей/оболочкой), она будет объединена с отсекаемым элементом; т.е. для обеспечения правильного соединения не потребуется повторно использовать команду Объединения элементов.
Объединенные элементы (или слои), обладающие более высоким приоритетом Строительного материала, перерезают элементы с более низким приоритетом.
Отсечение элементов Крышами или Оболочками
Объединение Элементов: Крыши, Оболочки, Морфы
Пересечение Элементов с Одинаковыми Приоритетами

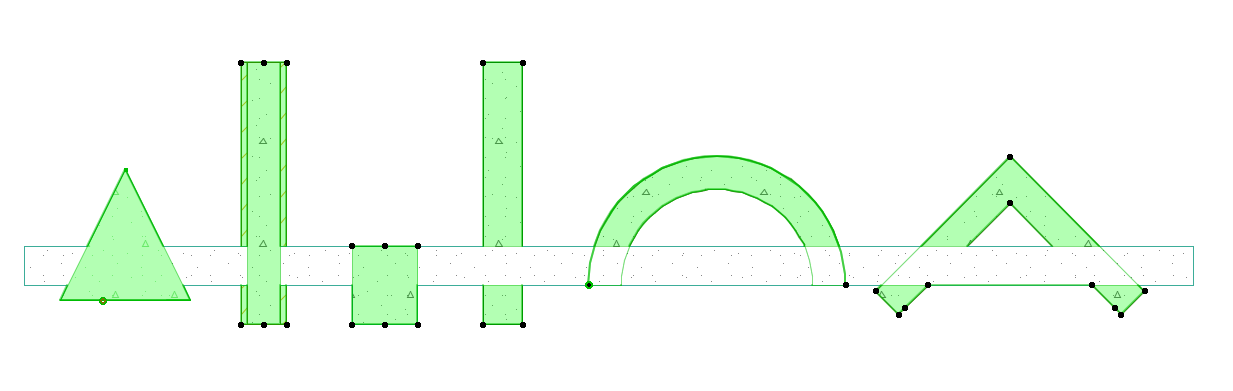

При возникновении коллизий между элементами, обладающими одинаковыми приоритетами (например, элементами, использующими один и тот же строительный материал), пересечение выполняется в следующем порядке:
Морф > Колонна > Балка > Перекрытие > Стена > Оболочка > Крыша > 3D-сетка
Удаление Линий Между Элементами Модели
Если два элемента (относящиеся к одному или к разным типам) соприкасаются в модельном виде, таком как Разрез, Фасад или 3D-документ, то применяются следующие правила удаления линий.
Примечания:
–Эти правила не применяются на Плане Этажа, где отображаются все линии. Чтобы настроить отображение линий, можно воспользоваться командами Порядка Отображения. См. Порядок Показа Элементов.
–Для Многослойных и Профилированных элементов линии настраиваются пользователем на уровне реквизитов элементов.
Следующие правила применяются при отсечении элементов:
•Один и тот же Строительный Материал: обе линии будут удалены, а штриховки визуально объединены
•Одна и та же Штриховка, но разные Строительные Материалы или Разные Строительные Материалы: Одна линия будет удалена с учетом следующих правил:
–Различная Толщина Линий: Будет сохранена линия более толстого пера без учета Типа Линии
–Одна и та же Толщина Линий, разные Типы Линий: Будет сохранена сплошная линия, а линии остальных типов будут удалены.
Стены в Разрезе - слева-направо:
Один и тот же Строительный Материал; Различные Строительные Материалы с одинаковой Штриховкой Сечения;
Сплошная Линия и Штриховая Линия; Сплошные Линии (разная Толщина Линий)
Если в обоих элементах не используются Строительные Материалы (например, в двух объектах), то описанная выше логика применяется в отношении Штриховок Сечения (вместо Строительных Материалов). Это означает, что при одинаковых Штриховках Сечения обе линии удаляются.
Стена/Перекрытие и Кухонный Шкаф - слева-направо:
Шкафы с разными Штриховками Сечения; Шкафы с одной и той же Штриховкой Сечения.
•Если вам требуется сохранить линию разделения элементов, то можно переместить один из элементов на Слой с другим номером Группы Пересечения Слоев.
См. Использование Слоев для Предотвращения Пересечений.
На Фасадах и в 3D-видах линии разделения двух элементов всегда удаляются, если:
•элементам назначено одно и то же покрытие и
•поверхности элементов копланарны.
Стены/Перекрытие/Крыша в 3D - слева-направо: Одинаковые Покрытие, поверхности копланарны; Различные Покрытия, поверхности копланарны; Одинаковые Покрытия, поверхности в разных плоскостях.
