1.Активируйте инструмент Отверстие.
2.В диалоге Параметров Отверстия или в Информационном Табло настройте основную геометрию, форму и точку привязки Отверстия (все эти параметры подробно рассматриваются ниже).
3.Наведите курсор на тот элемент, в котором хотите создать Отверстие (например, на Стену). При помощи обратной графической связи будет показано то, как Отверстие будет располагаться в элементе.
Если курсор наведен на несколько элементов, в которых можно разместить отверстие, то последовательное нажатие клавиши Tab приводит к циклическому перебору этих элементов.
Примечание: Геометрия Отверстий определяется относительно родительских элементов и перемещается вместе с ними.
4.Одним или двумя щелчками (в зависимости от настроек Ориентации - см. ниже) разместите Отверстие с Перпендикулярным, Вертикальным, Горизонтальным или Специальным выравниванием.
В Информационном Табло или в диалоге Параметров Отверстия выберите ориентацию Отверстия в ассоциируемом элементе.
Выровнено (применяется по умолчанию)
Щелчком мыши разместите Отверстие перпендикулярно линии или плоскости привязки родительского элемента. “Выровненные” Отверстия автоматически размещаются в большинстве родительских элементов в соответствии со следующей логикой:
•Отверстия в Перекрытиях или 3D-сетках располагаются вертикально
•Отверстия в вертикальных Стенах и Балках располагаются горизонтально
•Отверстия в наклонных Стенах располагаются перпендикулярно плоскостям поверхностей Стен
Отверстия, созданные с использованием функции Выравнивания, остаются связаны с линиями и плоскостями привязки родительских элементов.
Вертикально
Щелчком мыши разместите вертикальное Отверстие:
Горизонтально
Щелкните для размещения горизонтального Отверстия, а затем еще одним щелчком задайте направление вытягивания геометрии:
Специальная Ориентация
Элементы Отверстий можно перемещать, зеркально отражать или вращать.
•Этот способ ориентации доступен только для выбранных существующих Отверстий (его нельзя использовать при создании новых Отверстий).
•Вы можете применить для Отверстия со Специальной Ориентацией Вертикальное, Горизонтальное или Перпендикулярное выравнивание, но при этом ранее настроенная Специальная ориентация будет отменена.
Ограниченные или Неограниченные Отверстия

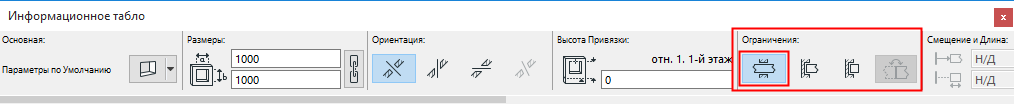

По умолчанию в диалоге Параметров Отверстия и в Информационном Табло Отверстия для параметра Ограничений выбран вариант Не Ограничено.
Это означает, что “длина тела” Отверстия никак не зависит от родительского элемента. Например, если увеличить толщину Стены, в которой находится Отверстие, то оно по-прежнему будет полностью пересекать ее.
Отверстия могут также быть ограничены с одной или с двух сторон.
См. Применение Ограниченных Отверстий для создания Ниш или Углублений.
Выберите одну из девяти точек расположения Привязки Отверстия.
В 3D синий вектор вытягивания проходит через Точку Привязки Отверстия.
•Эта привязка остается неизменной при редактировании размеров Отверстия с клавиатуры.
•Если размеры Отверстия изменяются графически, то свое расположение сохраняет центральная точка Отверстия независимо от выбранной Точки Привязки.
Отметка высоты Отверстия измеряется от Собственного Этажа родительского элемента до Точки Привязки Отверстия. Это значение называется привязкой по высоте.
•в 3D: Щелкните мышью для графического размещения отверстия на любой высоте.
•На Плане Этажа:
–Привязка Отверстия по высоте в вертикальных элементах (таких как Стены) измеряется от собственных этажей этих элементов.
–Если Отверстие располагается в Балке, то его привязка по высоте измеряется от находящегося ниже этажа.
–Для Отверстия, находящегося в Перекрытии или в 3D-сетке: привязка по высоте осуществляется к отметке родительского элемента.
