Пример 2: Редактирование Параметра Элемента при помощи Оператора

Создание нового свойства для Зон, возвращающего значение Высоты Зоны, увеличенной на 30 сантиметров.

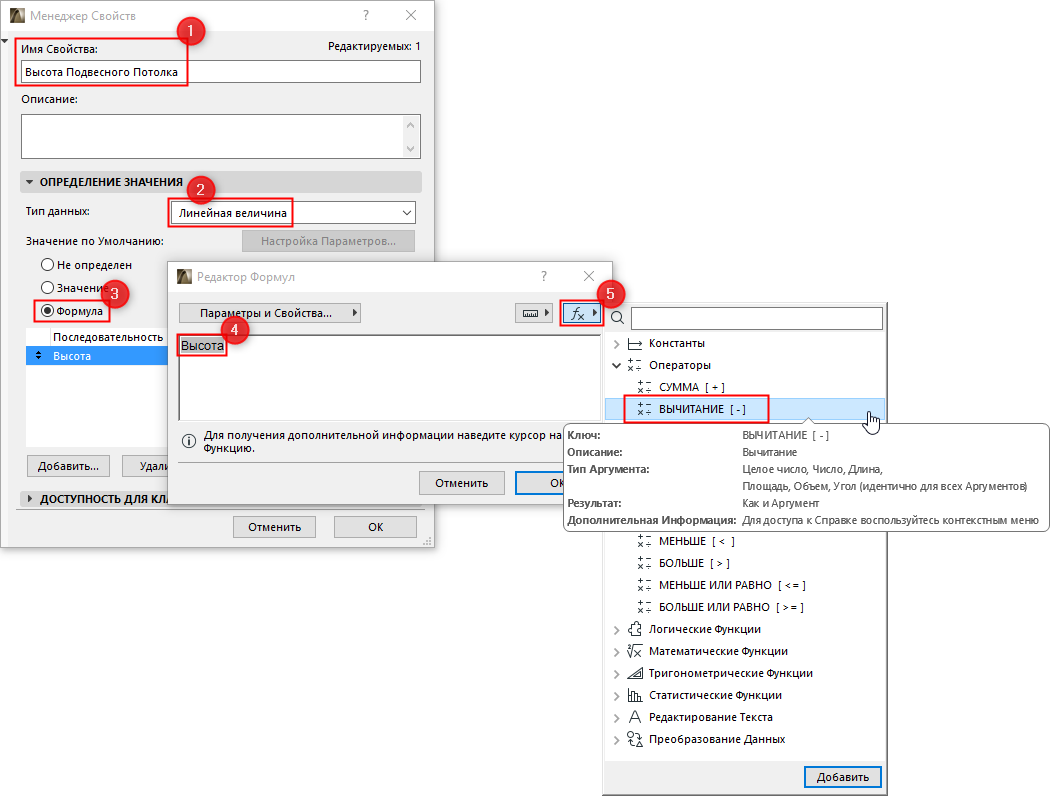

1.В Менеджере Свойств создайте Новое Свойство с названием Высота Подвесного Потолка.

2.Выберите Тип Данных Линейная величина.

3.Установите переключатель в положение Формула, чтобы открыть диалог Редактора Формул.

4.Из выпадающего списка Параметров и Свойств выберите параметр ВЫСОТЫ.

5.Воспользуйтесь списком Функций, чтобы добавить оператор Вычитания (можно также просто ввести символ минуса), затем введите 30.

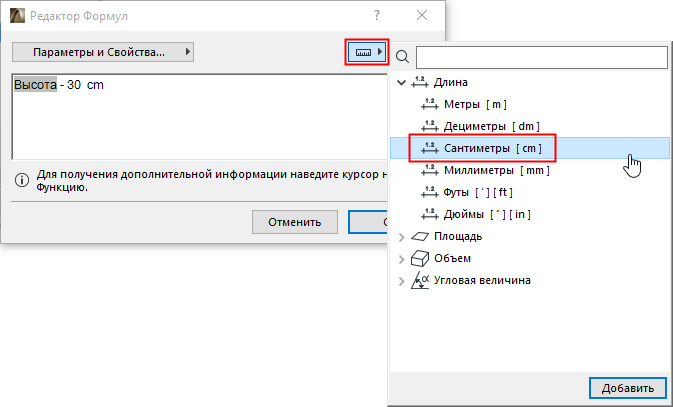

6.Из выпадающего списка Единиц выберите сантиметры (или введите единицы вручную).

Функция может использоваться с любыми единицами измерения, выбранными здесь (однако вычисленное значение свойства будет отображаться в интерфейсе ARCHICAD в соответствии с настройками Единиц Измерения).

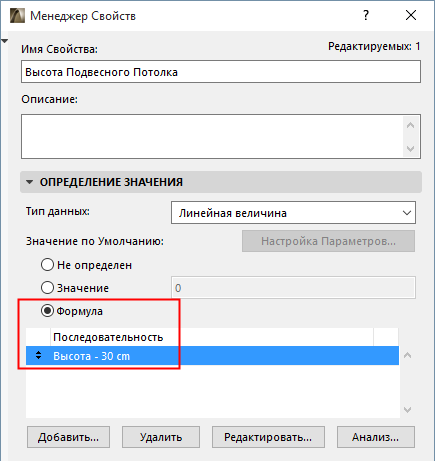

7.Полученная Формула:

8.В панели Доступности для Классов выберите все Классы Пространства.

9.Нажмите OK, чтобы закрыть Менеджер Свойств и сохранить новое свойство.

10.Отображение значения свойства “Высоты Подвесного Потолка” в Паспорте Зоны.
