Примеры Фильтров Реконструкции

Приведенные ниже примеры демонстрируют влияние Фильтров Реконструкции влияют на отображение проекта.

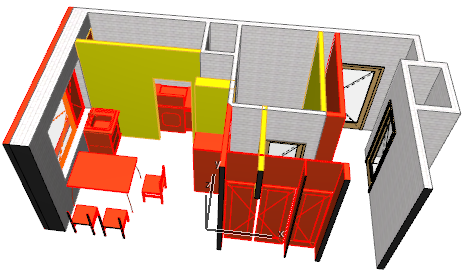

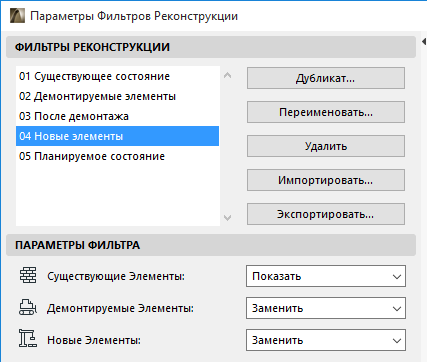

1.План Изменений: Здесь существующие элементы отображаются с использованием собственных реквизитов (“Показать”), а для новых и демонтируемых элементов применена соответствующая Графическая Замена (окраска в красный и желтый цвета).

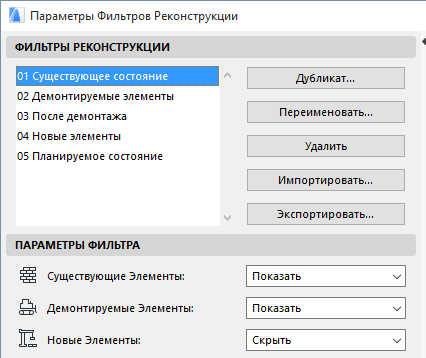

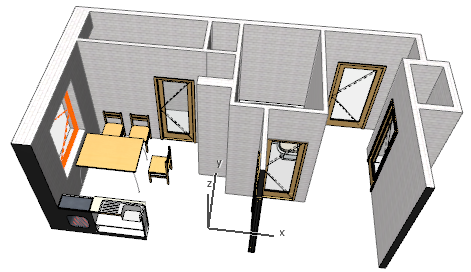

2.Существующее Состояние: При использовании данного фильтра “Новые” элементы скрываются. Остальные элементы (со статусами “Существующие” и “Демонтируемые”) отображаются с использованием своих собственных реквизитов. На плане Существующего Состояния демонтируемые элементы никак не выделяются графически.

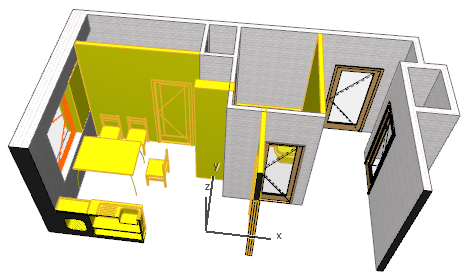

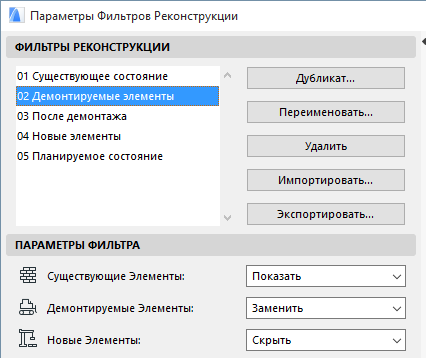

3.Демонтируемые Элементы: Здесь элементы со статусом “Демонтируемые” отображаются с применение Графической Замены, таким образом вы сразу можете увидеть демонтируемые и сохраняемые конструкции. "Новые" элементы не отображаются, используется вариант "Скрыть".

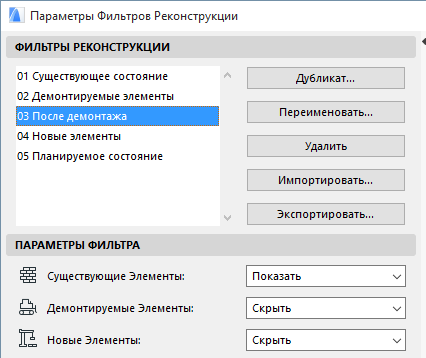

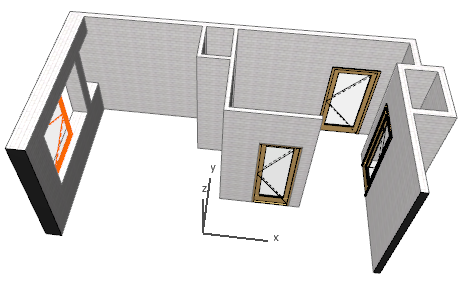

4.После Демонтажа: Этот фильтр несколько похож на фильтр "Демонтируемых Элементов", но элементы со статусом "Демонтируемые" не выделяются цветом, а скрываются. При этом происходит отображение только "Существующих" элементов.

Один из вариантов использования этого фильтра - облегчить определение общего количества новых и демонтируемых конструктивных элементов.

См. Создание Ведомостей Материалов, Используемых при Реконструкции.

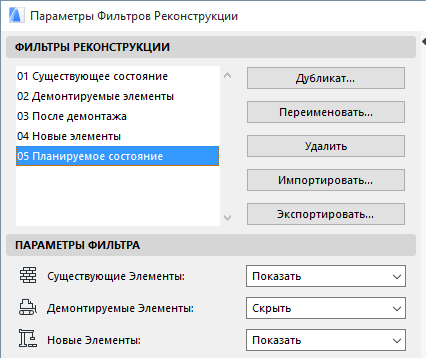

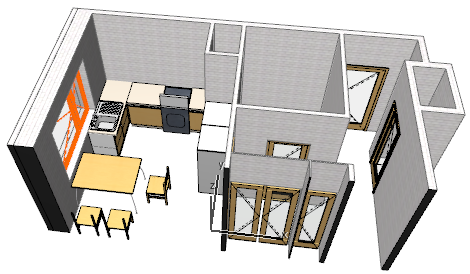

5.Планируемое состояние: Этот фильтр используется для показа окончательного состояния проекта. Новые и существующие элементы отображаются с использованием своих собственных реквизитов ("Показать"). Демонтируемые элементы не отображаются ("Скрыть").

Связанные Темы:

Графическая Замена на Основе Статуса Реконструкции

Отображение Проемов на Основе Статуса Реконструкции: Примеры Замены
