Поверхности Сечения и Контуры (Параметры Элементов)

Относится к Стенам, Перекрытиям, Крышам, Оболочкам, Морфам, 3D-сеткам, Балкам и Колоннам.

Поверхности Сечения

Настройте реквизиты отображения поверхностей сечения на Плане Этажа и в Разрезе.

•Для основных элементов:

◦Задайте тип и перо линии сечения

•Для основных, многослойных или профилированных элементов:

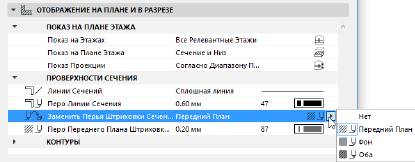

◦При необходимости замените перья переднего плана/фона штриховки элемента (определяемые по умолчанию Строительным Материалом). Чтобы сделать это, выберите Передний План, Фон или оба эти реквизита в выпадающем меню Замены Перьев Штриховки Сечения.

Контуры

Используйте управляющие элементы этой группы для указания типов линий и цвета контуров тех частей элемента, которые располагаются выше и/или ниже Плоскости сечения плана этажа.

•Линии Проекции будут показываться в том случае, если для показа на Плане Этажа выбран вариант “Сечение и Верх” или “Весь Верх”.

•Линии Контура будут показываться в том случае, если для показа на Плане Этажа выбран вариант “Сечение и Низ” или “Только Контур”.
