Горизонтальный/Вертикальный Диапазон (Глубина и Высота) Проекции Разреза
Диапазон по Горизонтали
Глубина - эта горизонтальный диапазон Плана Этажа, отображаемый в окне Разреза (доступно только для разрезов с исходными/связанными маркерами).
Задайте величину Глубины в Информационном Табло или в Параметрах Разреза:
•Неограниченная: Все элементы за линией сечения будут отображаться в окне разреза, если они не перекрываются другими элементами.
•Ограниченная: Все элементы, находящейся за предельной линией, не будут отображаться в окне разреза. Предельная линия задается щелчком курсором-глазом после построения линии Сечения. Расположение этой линии можно изменить в любой момент.
Примечание: Предельная (Глубина) линия маркера показывается только на экране и не приводится в макете.
См. Показ линий детализации маркера.
•Отсутствует: В окне Разреза будут отображаться только те части модели, которые находятся в Плоскости Сечения. Для Фасадов и Разверток “нулевая глубина” недоступна.
Отображение модели в окне Разреза можно ограничить по вертикали (доступно только для разрезов с исходными/связанными маркерами).

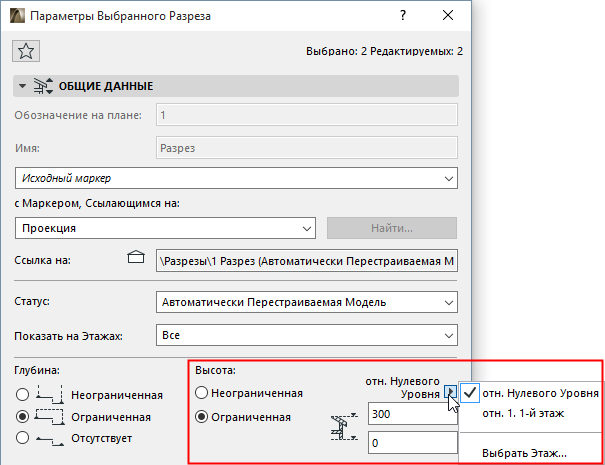

Задайте величину Высоты в Информационном Табло или в Параметрах Разреза:
•Неограниченная: Отображаются все этажи модели.
•Ограниченная: В окне Разреза будет отображаться только заданный диапазон модели. Задайте значения верхнего и нижнего диапазона Разреза. Элементы, находящиеся выше или ниже этих отметок, отображаться не будут.
Щелкните на небольшой черной стрелке, чтобы выбрать уровень привязки для указания высоты: относительно Проектного Нуля или определенного этажа.
Графическое Редактирование Диапазона или Предельных Линий
В окне Разреза/Фасада/Развертки:

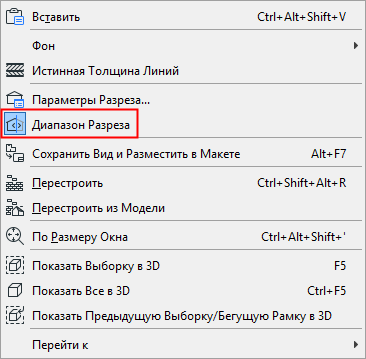

1.Воспользуйтесь командой меню Конструирование > Диапазон Разреза/Фасада (эта же команда присутствует в контекстном меню).
2.Темные маркеры, располагающиеся на вертикальных и горизонтальных границах серых областей, позволяют управлять диапазоном отображения. Серые области соответствуют частям модели, находящимся за пределами диапазона показа.

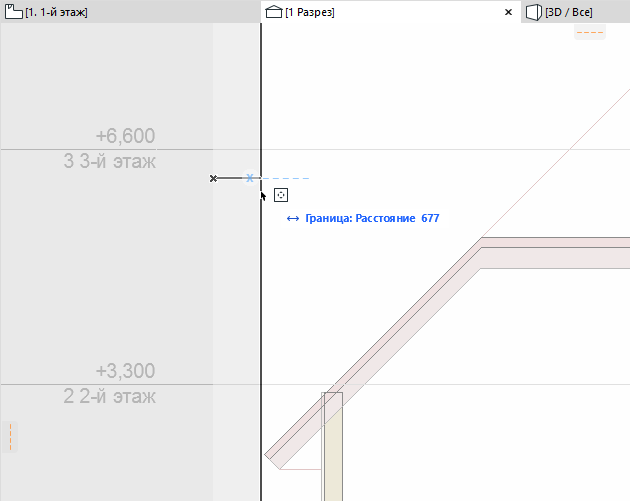

3.При наведении курсора на границу области отображается инфо-метка. Перемещение этих линий приводит к изменению вертикального/горизонтального диапазона и предельных линий (если они доступны).
Для удаления разрыва переместите линию разрыва за пределы горизонтального диапазона.
Примечание: Горизонтальный диапазон нельзя отредактировать в окне Развертки.
