Параметр
Краткое Описание
Полное Описание

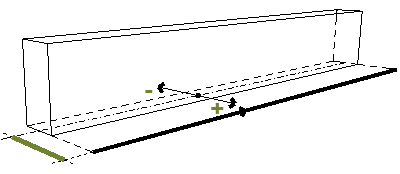

Смещение Балки
Смещение линии оси привязки
в диалоге Параметров Балки: опциональное смещение от Оси Привязки.
Поперечное Сечение Балки (Сегмента)
Прямоугольное, Профилированное или Круглое
Тип поперечного сечения Балки задается в диалоге Параметров Балки.
Угол Наклона Балки
То же самое, что и Общий параметр “Угла Наклона”

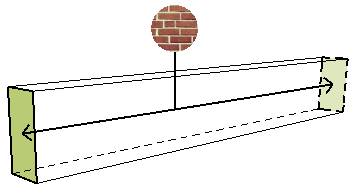

Покрытие Торцевых Поверхностей Балки (Сегмента)
Наименование Покрытия, назначенного для торцов Балки.
Настраивается в диалоге Параметров Балки (через Строительный Материал или путем Замены в панели Модель)

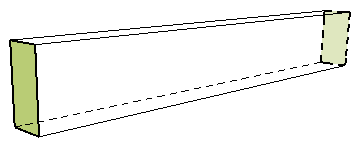

Площадь Торцевых Поверхностей Балки (Сегмента)
Площадь поверхностей торцов Балки

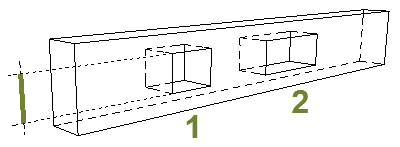

Высота Отверстия в Балке
Высота или диаметр первого отверстия, размещенного в Балке.
То же самое значение, что и Размер Отверстия 2 или Диаметр, задаваемый в панели Отверстия диалога Параметров Балки.

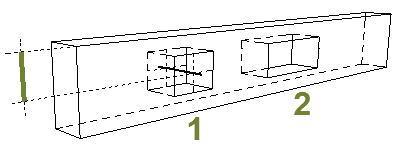

Отметка Отверстия в Балке
Расстояние по высоте от центральной точки первого размещенного отверстия до нижней поверхности Балки.
То же самое значение, что и Расположение, задаваемое в панели Отверстия диалога Параметров Балки.

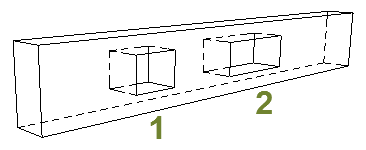

Количество Отверстий в Балке
Общее количество отверстий в Балке.

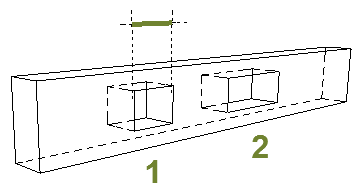

Ширина Отверстия в Балке
Ширина первого размещенного в Балке отверстия.
То же самое значение, что и Размер Отверстия 1, задаваемый в панели Отверстия диалога Параметров Балки.

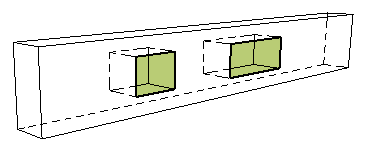

Площадь Торцевых Поверхностей Отверстий Балки
Общая площадь всех торцевых поверхностей отверстий в Балке
Площадь Отверстий в Балке
Суммарная площадь 2D-поверхностей всех отверстий, вычисленная по одной из сторон Балки.

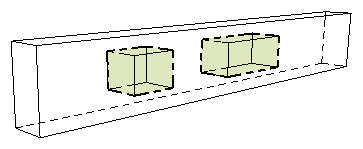

Объем Отверстий в Балке
Суммарный объем всех отверстий в Балке.
Вычисляется умножением Площади Отверстий на Толщину Балки.
Покрытие Левой Поверхности Балки (Сегмента)
Наименование Покрытия, назначенного левой поверхности Балки.
Настраивается в диалоге Параметров Балки (через Строительный Материал или путем Замены в панели Модель)
“Левая” и “Правая” поверхности определяются на основе направления оси привязки Балки. Направление оси - это направление, в котором перемещается курсор при создании Балки.

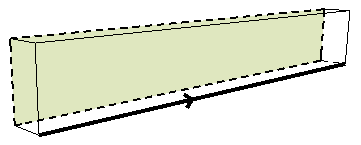

Площадь Левой Поверхности Балки (Сегмента)
Площадь левой поверхности Балки.
Отверстия и Операции Твердотельного Моделирования учитываются.
“Левая” и “Правая” поверхности определяются на основе направления оси привязки Балки. Направление оси - это направление, в котором перемещается курсор при создании Балки.
Ширина
Ширина Сегмента Балки
Покрытие Правой Поверхности Балки (Сегмента)
Наименование Покрытия, назначенного правой поверхности Балки.
Настраивается в диалоге Параметров Балки (через Строительный Материал или путем Замены в панели Модель)
“Левая” и “Правая” поверхности определяются на основе направления оси привязки Балки. Направление оси - это направление, в котором перемещается курсор при создании Балки.

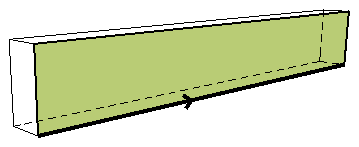

Площадь Правой Поверхности Балки (Сегмента)
Площадь правой поверхности Балки.
Отверстия и Операции Твердотельного Моделирования учитываются.
“Левая” и “Правая” поверхности определяются на основе направления оси привязки Балки. Направление оси - это направление, в котором перемещается курсор при создании Балки.
Тип Конструкции Балки (Сегмента)
Основная или Сложный Профиль

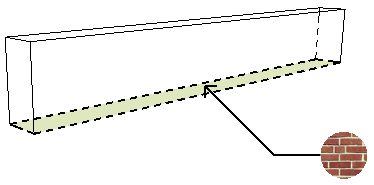

Покрытие Нижней Поверхности Балки (Сегмента)
Наименование Покрытия, назначенного нижней поверхности Балки.
Настраивается в диалоге Параметров Балки (через Строительный Материал или путем Замены в панели Модель)

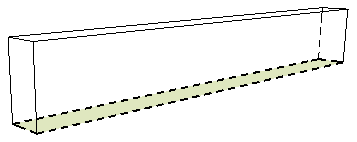

Площадь Нижней Поверхности Балки (Сегмента)
Площадь нижней поверхности Балки.
Отверстия и Операции Твердотельного Моделирования учитываются.
“Левая” и “Правая” поверхности определяются на основе направления оси привязки Балки. Направление оси - это направление, в котором перемещается курсор при создании Балки.

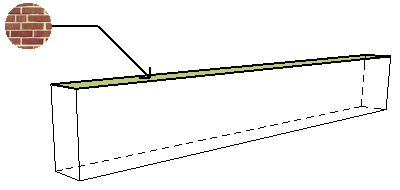

Покрытие Верхней Поверхности Балки (Сегмента)
Наименование Покрытия, назначенного верхней поверхности Балки.
Настраивается в диалоге Параметров Балки (через Строительный Материал или путем Замены в панели Модель)

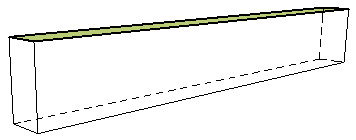

Площадь Верхней Поверхности Балки (Сегмента)
Площадь верхней поверхности Балки.
Отверстия и Операции Твердотельного Моделирования учитываются.
