Параметр
Краткое Описание
Полное Описание
Размеры Выхода
(Только для Дверей.) Ширина и Высота прохода, настраиваемая в диалоге Параметров Двери (панель Специальных Параметров, страница Номинальные Размеры и Допуски).
Толщина Коробки
Толщина Коробки, настраиваемая в диалоге Параметров Окна (панель Специальных Параметров, страница Коробка и Створка).
Размеры Полотна
(Только для Дверей.) Ширина и Высота полотна, настраиваемая в диалоге Параметров Двери (панель Специальных Параметров, страница Номинальные Размеры и Допуски).
Номинальные Размеры Ш x В
Размеры отображаются в формате “Высота x Ширина”.
Значения Высоты и Ширины, используемые в качестве Номинальных в диалоге Параметров (панель Специальных Параметров, страница Номинальных Размеров и Допусков).
Номинальные размеры Ш x В x Т
Размеры отображаются в формате “Высота x Ширина x Толщина Стены”.
Значения Высоты и Ширины, используемые в качестве Номинальных в диалоге Параметров (панель Специальных Параметров, страница Номинальных Размеров и Допусков), плюс толщина Стены, в которой располагается объект О/Д. (Как и Номинальный Объем Проема О/Д.)
Номинальная Высота Проема О/Д со Стороны Четверти
Высота Отверстия в Стене, уменьшенная на высоту верхней и нижней Четвертей.
Относится к объектам Библиотеки ARCHICAD 10, если активирован параметр “Номинальный Размер = Внутренний Размер Откоса”.
Номинальная Высота Проема О/Д стороны, Противоположной Четверти
Высота Отверстия в Стене, уменьшенная на высоту верхней и нижней Четвертей.
Относится к объектам Библиотеки ARCHICAD 10, если активирован параметр “Номинальный Размер = Внутренний Размер Откоса”.
Номинальная Площадь Проема О/Д со Стороны Четверти
Высота между верхней и нижней Четвертями, умноженная на расстояние между боковыми Четвертями.
Относится к объектам Библиотеки ARCHICAD 10, если активирован параметр “Номинальный Размер = Внутренний Размер Откоса”.
Номинальная Площадь Проема О/Д со стороны, Противоположной Четверти
Высота между Подоконником и Верхним Откосом, умноженная на расстояние между Боковыми Откосами.
Относится к объектам Библиотеки ARCHICAD 10, если активирован параметр “Номинальный Размер = Внутренний Размер Откоса”.
Номинальная Ширина Проема О/Д со Стороны Четверти
Ширина Отверстия в Стене, уменьшенная на ширину Боковых Четвертей.
Относится к объектам Библиотеки ARCHICAD 10, если активирован параметр “Номинальный Размер = Внутренний Размер Откоса”.
Номинальная Ширина Проема О/Д со Стороны, Противоположной Четверти
Ширина Отверстия в Стене (между Боковыми Откосами).
Относится к объектам Библиотеки ARCHICAD 10, если активирован параметр “Номинальный Размер = Внутренний Размер Откоса”.
Ориентация Двери/Окна
Л для Левой и П для Правой.
Направление открывания двери или окна. Ориентация также указывается Линией Открывания на Плане Этажа.

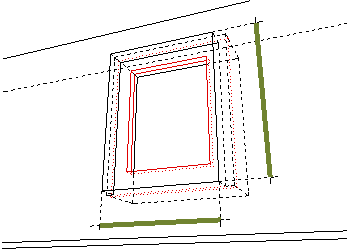

Размеры Четверти
Ширина и Высота окна.
Значения Ширины и Высоты Четверти, задаваемые в диалоге Параметров Двери/Окна (панель Специальных Параметров, страница Номинальных Размеров и Допусков)
Привязка По Низу/По Верху
Расстояние от перемычки (или от отлива) до Основания Стены (или до текущего Этажа) в соответствии с пользовательскими настройками.
Привязка отлива или перемычки настраивается в панели Просмотр и Расположение диалога Параметров Окна или Двери.
Размеры Блока
Размеры Ширины и Высоты элемента двери/окна, задаваемые в диалоге Параметров.
“Элементом” двери/окна является коробка, размеры которой равны размерам проема, уменьшенным на размеры допусков.
Вид со Стороны Четверти
Вид двери/окна со стороны Четверти.
Вид со Стороны, Противоположной Четверти
Вид окна/двери со стороны, противоположной Четверти.
Высота Перемычки О/Д со Стороны Четверти
Расстояние от Основания Стены до Верхней Четверти.
Определяется суммой отметки Отлива и Высоты двери/окна с учетом геометрии Четверти.
Высота Перемычки О/Д со Стороны, Противоположной Четверти
Расстояние от Основания Стены до Верхнего Откоса.
Определяется суммой отметки Отлива и Высоты двери/окна с учетом геометрии Четверти.
Номинальная Высота Перемычки О/Д
Расстояние от Основания Стены и до Перемычки, принимая во внимание геометрию Четверти. Определяется суммой отметки Отлива и Высоты двери/окна с учетом геометрии Четверти.
Номинальная Высота Подоконника/Порога О/Д
Расстояние от Основания Стены до Отлива (низа проема). Включает высоту Отлива и плюс высоту (если она есть) Нижней Четверти.
Высота Проема О/Д со Стороны Четверти
Высота Отверстия в Стене, уменьшенная на высоту Верхней и Нижней Четвертей.
Относится к объектам Библиотеки ARCHICAD 10, если деактивирован параметр “Номинальный Размер = Внутренний Размер Откоса”.
Высота Проема О/Д со Стороны, Противоположной Четверти
Высота Отверстия в Стене.
Относится к объектам Библиотеки ARCHICAD 10, если деактивирован параметр “Номинальный Размер = Внутренний Размер Откоса”.
Номинальная Площадь Проема О/Д
Высота между Подоконником и Верхним Откосом, умноженная на расстояние между Боковыми Откосами.
Относится к объектам Библиотеки ARCHICAD 10, если активирован параметр “Номинальный Размер = Внутренний Размер Откоса”.
Номинальный Объем Проема О/Д
Объем, вычисленный по формуле “Высота x Ширина x Толщина Стены”.
Параметры Высоты и Ширины выбираются в качестве Номинальных в диалоге Параметров Двери или Окна (панель Специальных Параметров, страница Номинальные Размеры и Допуски), а значение Толщины определяется на основе параметра Толщины Стены, в которой располагается объект. (Как и Номинальный Объем Проема О/Д.)
Площадь Проема О/Д со Стороны Четверти
Высота между верхней и нижней Четвертями, умноженная на расстояние между боковыми Четвертями.
Относится к объектам Библиотеки ARCHICAD 10, если деактивирован параметр “Номинальный Размер = Внутренний Размер Откоса”.
Площадь Проема О/Двери со Стороны, Противоположной Четверти
Высота между Подоконником и Верхним Откосом, умноженная на расстояние между Боковыми Откосами.
Относится к объектам Библиотеки ARCHICAD 10, если деактивирован параметр “Номинальный Размер = Внутренний Размер Откоса”.
Ширина Проема О/Д со Стороны Четверти
Ширина Отверстия в Стене, уменьшенная на ширину Боковых Четвертей.
Относится к объектам Библиотеки ARCHICAD 10, если деактивирован параметр “Номинальный Размер = Внутренний Размер Откоса”.
Ширина Проема О/Д со Стороны, Противоположной Четверти
Ширина Отверстия в Стене (между Боковыми Откосами).
Относится к объектам Библиотеки ARCHICAD 10, если деактивирован параметр “Номинальный Размер = Внутренний Размер Откоса”.

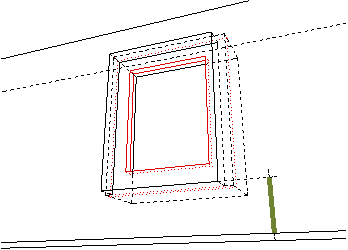

Высота Подоконника/Порога О/Д со Стороны Четверти
Расстояние от Основания Стены до Отлива (низа проема) с учетом высоты Нижней Четверти.
Высота Подоконника/Порога О/Д со Стороны, Противоположной Четверти
Расстояние от Основания Стены и Отлива (низа проема) без учета высоты Нижней Четверти.
Конструкция Стены
Наименование Строительного Материала или Профиля Стены, в которой располагается дверь/окно.
Толщина Стены
Толщина Стены, в которой располагается дверь/окно
Размеры Отверстия в Стене
“Отверстие в Стене” - это проем, создаваемый в стене. Его размеры определяются по габаритам блока (коробки) с добавлением допусков.
