Автоматическое проставление внешних размеров
Эта функция позволяет автоматически наносить ассоциативные размеры для выбранных Стен или Навесных Стен в окне Плана Этажа.
1.На плане этажа выберите Стены или Навесные Стены, для которых требуется нанести размеры.
Активируйте команду Документ > Аннотация > Автопроставляемые Размеры > Внешние Размеры. Задайте необходимые параметры.
См. Диалоговое окно автоматического проставления внешних размеров.
2.Далее следует определить направление размерных линий. Сделайте это одним из следующих способов:
–сделайте щелчок на боковой стороне любого элемента (направление размера будет соответствовать направлению элемента) ИЛИ
–сделайте щелчок на пустом месте и затем щелкните еще раз для указания направления.
3.Сделайте щелчок курсором-молотком для размещения размерных линий.

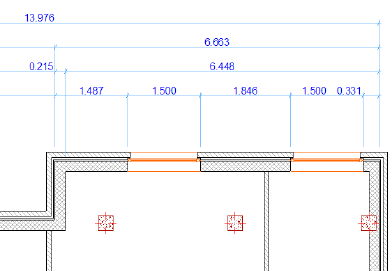

Произойдет автоматическое размещение размерных линий (вплоть до четырех типов) в зависимости от параметров, установленных в диалоговом окне. Если какие-либо из этих размеров не нужны (например, в стенах нет проемов), то соответствующая размерная линия не проставляется.
Внешний вид автоматических размеров зависит от характеристик, выбранных в диалоговом окне установки параметров линейных размеров.

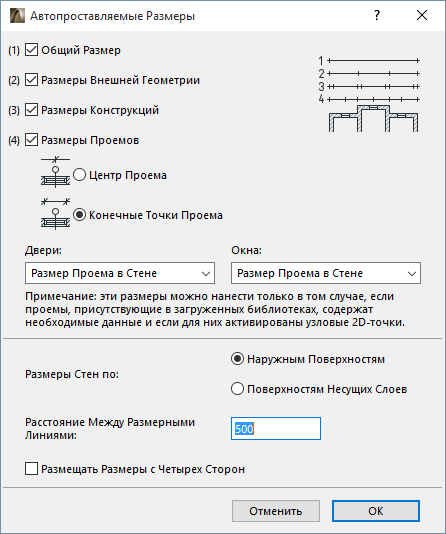

Диалоговое окно автоматического проставления внешних размеров
Воспользуйтесь командой Документ > Аннотация > Автопроставляемые Размеры > Внешние Размеры, чтобы открыть этот диалог.
Активируйте один или несколько маркеров:
Общий размер - единая размерная линия, которая охватывает длину всех выбранных элементов.
Линейные размеры вытягиваемых элементов, такие как вид спереди.
Линейные размеры самого элемента, например, толщина стены
Размеры Проемов
Наносятся размеры проемов (дверей и окон).
Выберите вариант привязки размеров проемов:
•Центр Проема
•Конечные Точки Проема

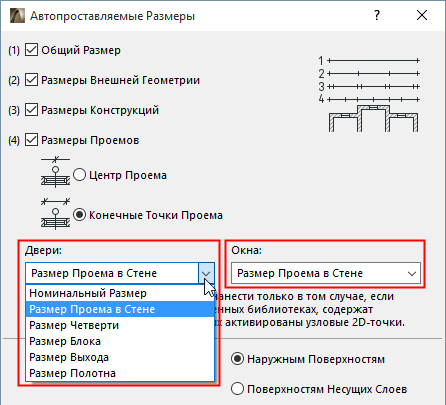

Выберите вариант проставления размеров независимо для окон и дверей.
Примечание: Если Вы автоматически проставляете размеры дверей, размещенных из библиотек ARCHICAD 12 или ARCHICAD 11 и если Вы выбираете размер полотна или выхода в качестве предпочитаемого размера двери, то значение высоты двери не будет показано, если Вы не выберете полотно или выход в качестве номинального значения в параметрах двери. (Что касается ширины двери, то ее размеры проставляются без каких-либо проблем.) Если Вы автоматически проставляете размеры дверей, размещенных из предыдущих версий ARCHICAD, то действенными являются только отверстия в стене и номинальный размер.
Размеры Стен по
Выберите вариант нанесения размеров многослойных Стен.
•Наружным Поверхностям
•Поверхностям Несущих Слоев
Расстояние Между Размерными Линиями
Укажите здесь расстояние между размерными линиями, которое определяется в текущих единицах измерения, установленных в ARCHICAD.
Размещать Размеры с Четырех Сторон
Также предоставляется возможность указать, что размерные линии должны автоматически располагаться с четырех сторон прямоугольника, ограничивающего выбранные элементы.
