Назначение Штриховки Поверхности

В ARCHICAD Штриховки Поверхностей можно применять для Балок, Колонн, Перекрытий, 3D-сеток, Крыш, Оболочек, Отверстий, Морфов и Зон.

Для всех этих типов элементов за исключением Зон:

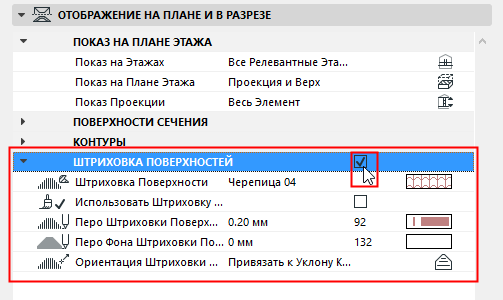

1.В диалоге Параметров Выбранного Элемента/Инструмента откройте панель Отображения на Плане и в Разрезе (или нажмите кнопку План Этажа и Разрез в Информационном Табло).

2.Отметьте маркер Штриховка Поверхностей.

3.Щелкните мышью на стрелке выпадающего меню, и выберите Тип Штриховки.

Примечание: В данном случае можно использовать только Штриховку Поверхностей (Категория Штриховки настраивается при помощи команды меню Параметры > Реквизиты Элементов > Штриховки).

–Использовать Штриховку Покрытия: активируйте этот маркер, чтобы применить штриховку поверхности Строительного Материала элемента.

4.Элементы управления штриховкой поверхности позволяют:

–Выбрать реквизиты Пера и Фона Штриховки.

–Использовать функцию Ориентации Штриховки Поверхностей, чтобы задавать направление штриховки.

См. Настройка Ориентации Образцов Векторной или Символьной Штриховки.

Для Зон:

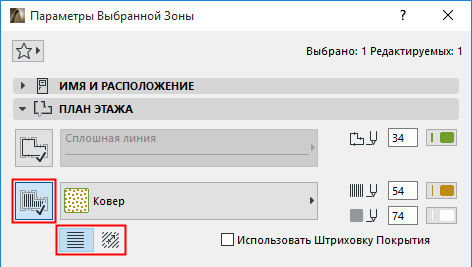

1.Нажмите пиктографическую кнопку Штриховка поверхности в  диалоге Параметры зоны (План этажа).

2.Нажмите на имя штриховки или на пиктограмму. В открывшемся списке доступных штриховок выберите нужный Образец штриховки.

–Если для Строительного материала, назначенного Зоне, используется покрытие с векторной штриховкой, есть возможность включить показ этой штриховки, для этого: отметьте маркер Использовать штриховку покрытия.

–Установите переключатель в нужное положение для определения ориентации образца штриховки.

См. Настройка Ориентации Образцов Векторной или Символьной Штриховки.
