Данные Выносных Надписей Текстов/Автотекстов
В этом примере в Выносной Надписи Текста/Автотекста по умолчанию отображается ID Связи (если он доступен) и ID Элемента.
Изменение Данных по Умолчанию в Выносной Надписи Текста/Автотекста
1.В диалоге Параметров Выносной Надписи по Умолчанию откройте панель Текста Выносной Надписи и нажмите кнопку Удалить Текст.
2.Разместите в проекте пустую Выносную Надпись Текста/Автотекста.

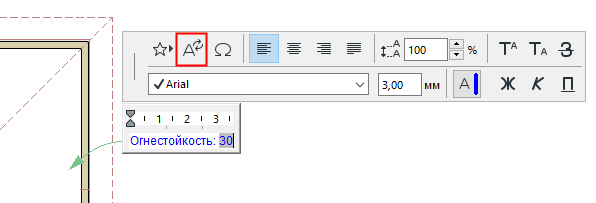

3.В Текстовом Редакторе введите нужный текст и при необходимости добавьте элементы Автотекста. Например, можно ввести текст “Огнестойкость:” и добавить Автотекст Предела Огнестойкости. Таким образом можно создавать простые текстовые выноски, содержащие ассоциативные данные об элементах, с которыми они связаны.
См. Вставка Автотекста.
4.Сделайте щелчок для размещения Выносной Надписи.
5.Выполните одно из следующих действий:

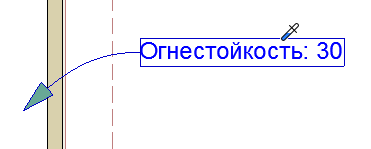

–Воспользуйтесь функцией Восприятия Параметров (Alt+щелчок мышью), чтобы сделать параметры созданной Выноски применяемыми по умолчанию.
–Сохранить Выноску в Избранном: содержимое Текстовой Выноски также будет сохранено в Избранном. Воспользуйтесь панелью Избранного для создания Выносок, содержащих преднастроенный текст. (См. Создание Новых Элементов Избранного.)
Чтобы настроить Линию-Выноску и вариант ее соединения с Текстовым Блоком, воспользуйтесь панелью Линии-Выноски в диалоге Параметров Выносной Надписи.
См. Линия-Выноска.
Чтобы вставить текстовые символы или отформатировать отдельные символы, строки и абзацы текстового блока выносной надписи, воспользуйтесь элементами управления Панели Форматирования и Текстового Редактора.
Примечание: Избранные Параметры инструмента Текст могут применяться для текстовых блоков Размеров, Выносок и Текстов Штриховок.
См. Управляющие элементы панели форматирования и текстового редактора.
