Информация об Элементах в Символьных Выносных Надписях

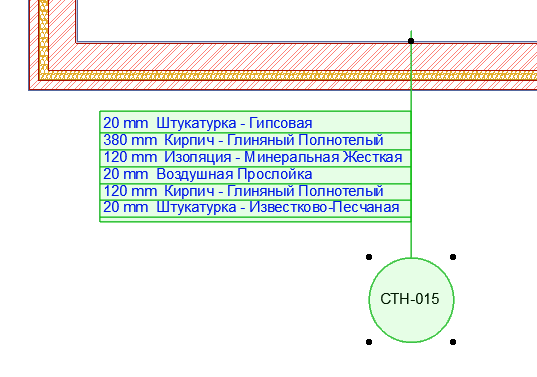

Символьные Выносные Надписи могут содержать любую информацию об элементах, например, состав многослойных Стен.
Символьные Выносные Надписи являются GDL-объектами. Как и Выносные Надписи Текстов/Автотекстов, их можно выбрать при помощи выпадающего списка Инструмента Выносная Надпись и в диалоге Параметров Выносной Надписи.
Ниже приводится описание стандартных Символьных Выносных Надписей Библиотеки ARCHICAD. Набор Выносных Надписей может зависеть от версии локализации ARCHICAD.
|
|
Параметры Элементов Выноска Классификаций и Свойства IFC-свойства |
|
|
|
ID Элемента / Связи |
|
|
|
ID Элемента / Связи Размеры Значения Свойств |
|
|
|
Размеры Площадь Объем |
|
|
|
ID Элемента / Связи Размеры Покрытия |
|
|
|
Отметки Высоты |
|
|
|
Общая Выноска |
ID Элемента / Связи Имя Отметки Высоты Размеры Площадь Объем Состав Слоев Имя Многослойной Конструкции / Профиля / Строительного Материала Покрытия |
|
|
Выноска Свойств |
ID Элемента / Связи Имя Значения Свойств |
|
|
Свойства Строительных Материалов ID Элемента / Связи Размеры Состав Слоев |
|
|
|
Размеры Параметры |
|
|
|
Размеры Лестницы (Ширина, Высота Подступенка, Глубина Проступи, Количество Подступенков) |
|
|
|
Покрытия |
См. также Нанесение Выносных Надписей для Навесных Стен.
См. также Выбор Поверхности (для Выноски Покрытия).
Некоторые выносные надписи можно использовать только для элементов определенных типов. Например, при попытке создания Паспорта Двери-Окна для Колонны будет выведено сообщение об ошибке.

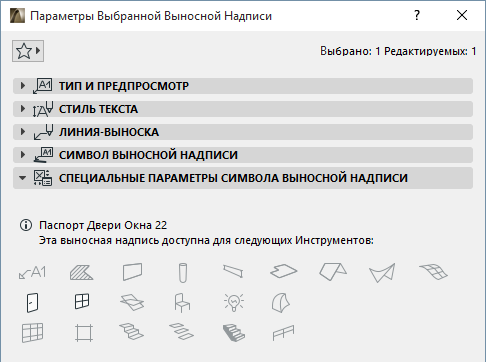

Примечание: Информация о типах элементов, с которыми можно ассоциировать выносную надпись, присутствует в панели Специальных Параметров Выноски.
Для получения дополнительной информации см. Специальные Параметры Выносных Надписей.
Вы также можете создавать и собственные Выносные Надписи, содержащие чертежные 2D-элементы и Автотексты.
