1.Активируйте команду меню Файл > Внешние Данные > Разместить Связь.

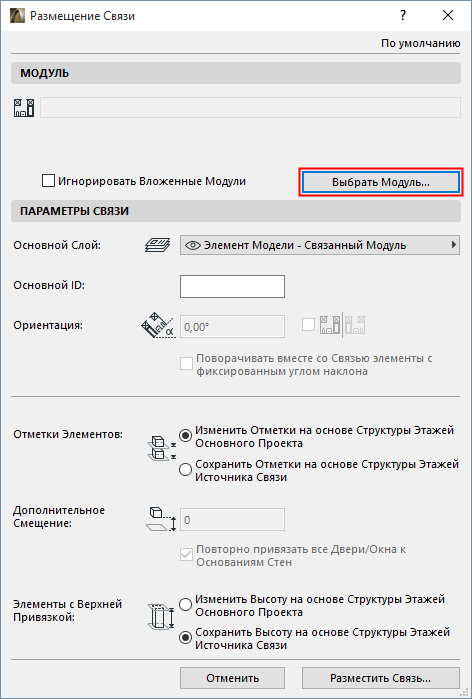

В результате откроется диалог Размещения Связи.
Если в проекте уже присутствует одна или несколько Связей:
•Будет приведена информация о последней размещенной Связи. Нажмите кнопку Разместить Связь для повторного размещения предыдущей Связи или нажмите кнопку Выбрать Модуль, чтобы выбрать нужный файл.
Если ни одна Связь еще не была размещена в проекте:
•Нажмите кнопку Выбрать Модуль для выбора файла.

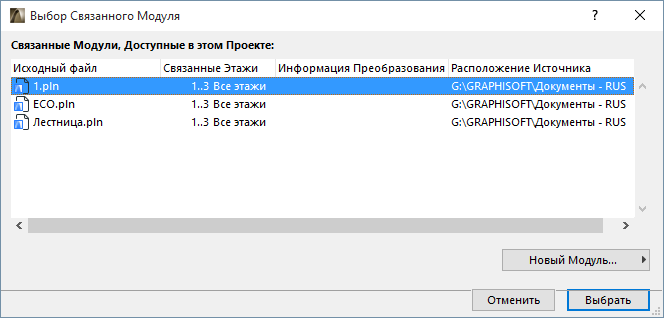

В открывшемся диалоге Выбора Связанного Модуля отображаются все Связанные Модули (если они уже присутствуют в проекте) с информацией о связанных этажах и расположении исходных файлов.
–Для IFC-модулей в столбце Информации Преобразования указываются файлы Шаблона и Транслятора, использованные для импорта файла в ARCHICAD.
–Для Модулей Rhino в столбце Информации Преобразования приводится дата и время, идентифицирующее модуль.
См. также Связывание IFC-файла.
3.Выполните одно из следующих действий:
–Выберите один из модулей, присутствующих в проекте или
–Нажмите кнопку Новый Модуль для добавления нового Связанного Модуля в текущий проект.
Если вы нажали кнопку Новый Модуль:
Выберите источник для новой связи Из Файла или Из BIMcloud.
–Из файла: При этом открывается диалоговое окно выбора файла. Укажите путь к файлу, который должен использоваться в качестве модуля.
–Из BIMcloud: Выберите BIMcloud, выполните вход при помощи учетной записи и пароля, затем укажите нужный проект Teamwork.
Примечание: Версия проекта Teamwork должна совпадать с версией файла Основного Проекта.
При выборе IFC-файла:
См. Связывание IFC-файла для получения дополнительной информации.
При выборе Rhino-файла (.gsm):
См. Связывание Файлов Rhino для получения дополнительной информации.

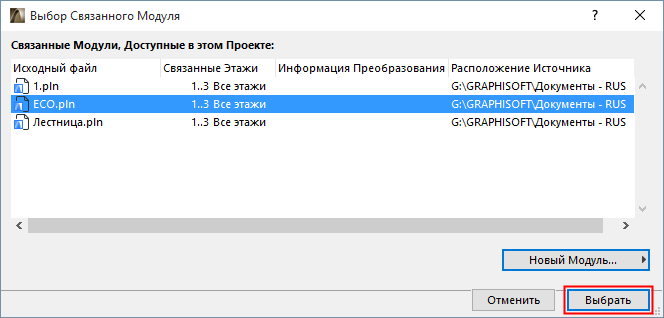

4.Нажмите кнопку Выбрать.
5.Если выбранный файл PLN или MOD содержит несколько этажей, то будет открыт диалог Выбора Этажа.
Примечание: Параметр Выбора Этажа недоступен для IFC-модулей (размещаемых со всеми этажами) или модулей Rhino.
Выберите один из двух вариантов:
–Один Этаж: Выберите из списка этаж, который хотите разместить в виде Связи.
–Все Этажи (Вся Модель): В Основном Проекте будут размещены все этажи Исходного Файла.
6.Нажмите кнопку OK.

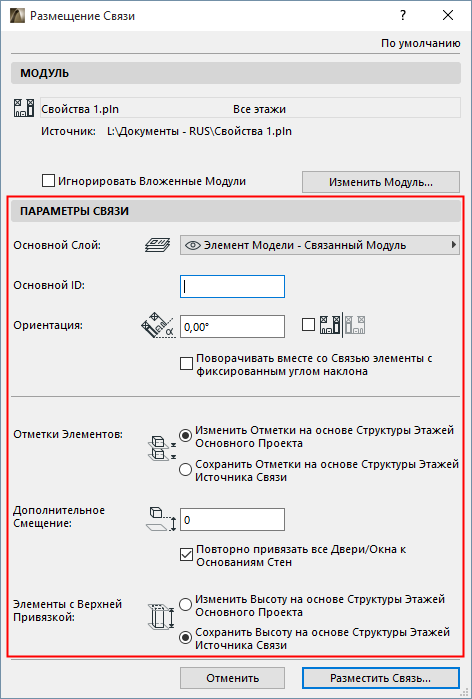

7.Нажмите кнопку Выбрать, чтобы вернуться в диалог Размещения Связи. Присутствующие здесь элементы управления позволяют:
–настроить Основной Слой и Ориентацию;
–назначить Основной ID (при желании);
–настроить Отметки Элементов и их Верхнюю Привязку.
Примечание: Связывая IFC-файл, убедитесь, что для параметра Отметки Элементов выбран вариант Сохранения Отметок! В противном случае структура этажей импортированной модели может оказаться нарушена.
Для получения подробной информации см. Параметры Связи.
8.Нажмите кнопку Разместить Связь.
9.Сопоставление Этажей (для многоэтажных Связанных Модулей):
В диалоге Сопоставления Этажей выберите этаж модуля, который должен быть размещен на текущем этаже Основного Проекта (не относится к модулям Rhino).
Если вы попытаетесь разместить многоэтажный модуль в Основном Проекте, содержащем меньше этажей, чем Исходный файл, то этажи модуля, располагающиеся за пределами диапазона этажей Основного Проекта, отображаться не будут.
Чтобы устранить это несоответствие, добавьте в Основном Проекте недостающие этажи.
10.Нажмите кнопку OK для размещения Связи.
