Отображение элементов Разметки

Элементы Разметки не являются частью модели и не включаются в Каталоги Элементов. Их можно отображать и скрывать на экране при помощи Панели Инструментов Модели и путем настройки Модельных Видов.

Темы данного раздела:

Навигация по Компонентам Разметки

Включение/Отключение показа Компонентов Разметки

Управление Показом Компонентов Разметки на уровне Модельного Вида

Увеличение Элементов текущего Компонента Разметки

Выбор Элементов текущего Компонента Разметки

Навигация по Компонентам Разметки

В Панели Инструментов Разметки сделайте двойной щелчок на Компоненте Разметки, чтобы открыть его в соответствующем окне ARCHICAD. При наличии вложенного вида, соответствующий модельный вид будет учитывать исходное положение камеры.

См. также Изменение Уровня Этажа для Компонента Разметки.

Включение/Отключение показа Компонентов Разметки

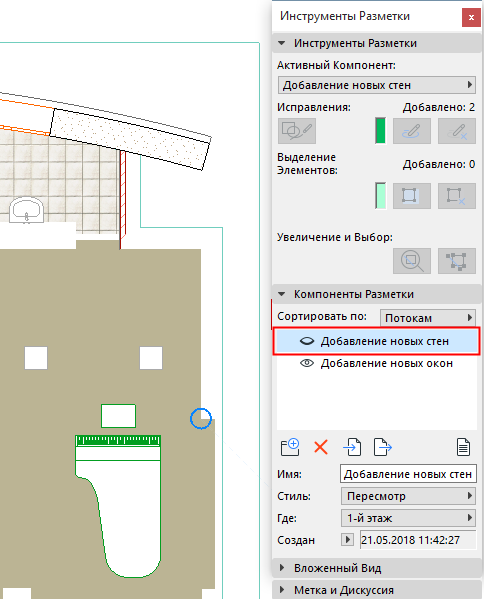

Воспользуйтесь символом глаза, чтобы скрыть или отобразить Компонент Разметки на плане.

Скрыть Компонент Разметки

В Панели Инструментов Разметки доступны только те Компоненты, которые были созданы в текущем активном окне. Остальные Компоненты отображаются серым цветом. Сделайте двойной щелчок на Компоненте, чтобы открыть его в соответствующем окне.

Управление Показом Компонентов Разметки на уровне Модельного Вида

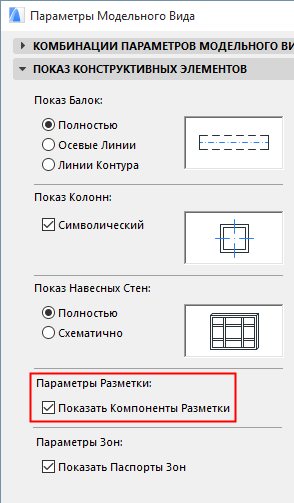

Компоненты разметки проекта по умолчанию отображаются. Чтобы скрыть их, деактивируйте маркер Показать Компоненты Разметки в диалоге команды Документ > Модельный Вид > Параметры Модельного Вида.

Увеличение Элементов текущего Компонента Разметки

В Панели Инструментов Разметки нажмите кнопку Фокусировки на Элементах.

Выбор Элементов текущего Компонента Разметки

В Панели Инструментов Разметки нажмите кнопку Выбора Элементов.
