Экспорт/Импорт Разметки BIM Collaboration Format (BCF)
Эта функция позволяет импортировать и экспортровать Разметку в формате BCF при обмене IFC-файлами.
В Панели Инструментов Разметки ARCHICAD можно импортировать файл BCF(BIM Collaboration Format), содержимого которого будет преобразовано в Компоненты Разметки ARCHICAD. После добавления собственных изменений Разметки, их снова можно экспортировать в виде файла BCF. Компоненты Разметки будут оставаться связаны с элементами в BCF файле (со своими глобальными уникальными IFC-идентификаторами, IFC GlobalId) даже при многократном обмене данными.
Обмен данными на основе BCF особенно хорошо подходит для маркировки элементов или коллизий (например, возникающих между архитектурными и конструктивными элементами).
Примечания:
–BCF - это формат открытого стандарта, поддерживаемый альянсом buildingSMART. BCF используется во многих приложениях конструктивного и инженерного проектирования, а также в программах проверки моделей, позволяя добавлять комментарии, снимки экрана, расположение камер и 3D-сечений в модели IFC.
–При экспорте проекта ARCHICAD в формат IFC для использования функций BCF следует убедиться, что в настройках Транслятора активировано сохранение Глобальных IFC ID. См. Реквизит Глобального Уникального Идентификатора IFC (GlobalId).
Темы раздела:
Экспорт Разметки в формате BCFzip
Импорт Разметки из файлов BCFzip
Использование BCF в Разметке Проекта
Экспорт Разметки в формате BCFzip
1.В Панели Инструментов Разметки выберите один или несколько Компонентов Разметки.

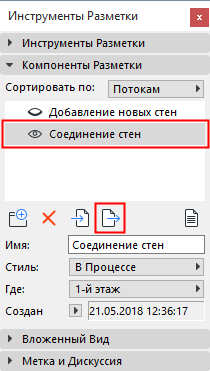

2.Нажмит кнопку Экспорта Выбранных Комонентов Разметки.

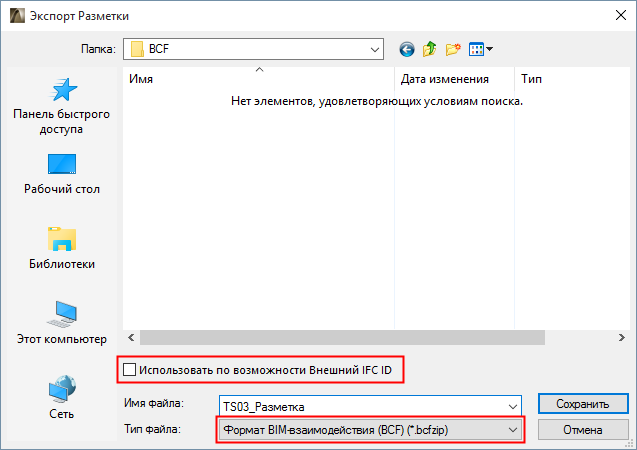

3.В открывшемся диалоге присвойте имя файлу, который будет сохранен в формате BCFzip. (Независимо от количества выбранных Компонентов Разметки создается единый файл архива BCFzip.)
В формате BCF zip компоненты разметки содержат Вложенный вид, комментарии, расположение камеры и плоскостей 3D-сечений (если они имеются). ARCHICAD сохраняет исходный Глобальный Уникальный ID IFC-элементов, что позволяет отслеживать все действия над элементами при многократном обмене информацией.
4.При необходимости можно активировать маркер Использования Внешнего IFC ID workflow:
Фон: Приложения, поддерживающие BCF, идентифицируют элементы BCF-комментариев в IFC-моделях на основе их IFC ID. Эти IFC ID хранятся в IFC-моделях и в BCF-файлах.
–Использовать по возможности Внешний IFC ID: Активируйте этот маркер, если элементы внешних моделей используются только в качестве опорных и если вы не экспортируете новую IFC-модель с этими элементами.
-“Только опорные элементы”: означает, что вы используете элементы модели IFC, импортированные из других программ, только в качестве опорных, например, для просмотра их геометрии или проверки их параметров); при этом их объединение с проектом не происходит.
–Не активируйте этот маркер, если внешние опорные элементы модели используются в качестве собственных элементов в вашем проекте и если вы планируете включить их в экспортируемую IFC-модель. В этом случае (маркер не отмечен) данные “ARCHICAD IFC ID” будут экспортироваться для элементов BCF и для всех элементов модели IFC.
-“Собственные элементы”: вы используете импортированные элементы модели IFC как часть своего проекта (например, размещаете импортированные детализированные части несущего каркаса на слоях своего проекта). Вам при этом потребуется сохранение всего проекта в качестве модели IFC. В таком случае деактивируйте этот маркер, чтобы данные ARCHICAD IFC ID использовались при экспорте.
Импорт Разметки из файлов BCFzip

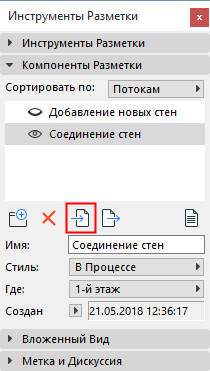

1.В Панели Инструментов Разметки нажмите кнопку Импорта Компонентов Разметки.

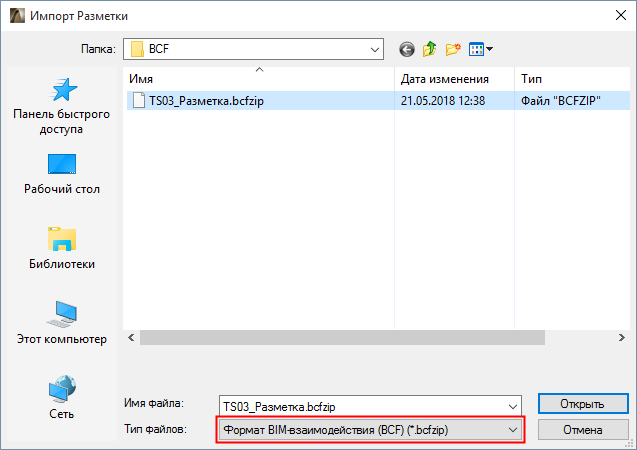

2.Укажите путь к файлу в формате BCFzip.
Примечание: При импорте файла BCF не требуется повторно импортировать файл IFC, созданный в модели ARCHICAD. Элементы, присутствующие в файле BCF, будут определять элементы ARCHICAD в их собственной среде, так как элементы ARCHICAD уже содержат соответствующие IFC GUID.
3.Нажмите кнопку Открыть.
4.Будет открыт диалог Указания Файлов IFC.
Здесь можно указать IFC-файлы, на которые ссылаются компоненты BCF. Выберите из списка файл IFC, нажмите кнопку Найти и укажите путь к файлу. Файлы IFC идентифицируются по GUID (глобальному пользовательскому ID), а не по именам.
Примечание: Указание места расположения связанных файлов IFC не является обязательной процедурой, Нажмите Продолжить, чтобы пропустить этот шаг. Однако вам может потребоваться указать связанные файлы, если, например, декомпозированным при экспорте в IFC многослойным элементам были назначены разные GUID. В этом случае указание исходного файла позволит идентифицировать исходные элементы в файле BCF.
5.Можно нажать кнопку Продолжить.
ARCHICAD включает данные BCF, относящиеся к модели (снимки экрана, расположение камеры, секущие плоскости и статус) в один или несколько Компонентов Разметки. В результате происходит обновление существующих Компонентов Разметки и объединение комментариев.
Стиль Разметки BCF будет воспроизведен в качестве Стиля Разметки ARCHICAD.
Двойной щелчок на компоненте Разметки приводит к выбору и приближению элементов, связанных с комментариями BCF. При этом применяются настройки камеры, определяемые Вложенным Видом (если он имеется). Остальные элементы также будут идентифицироваться, если модель, которой они принадлежат, является частью основного проекта (например, в результате Объединения или создания Связи).
Использование BCF в Разметке Проекта
Пример 1
Модель ARCHICAD содержит всю архитектурную модель, дополненную инженерной моделью MEP, которая была импортирована из MEP-приложения в формате IFC. Функция Обнаружения Коллизий ARCHICAD обнаружила коллизию элементов. Данная коллизия отображается в виде Компонента Разметки. Отправьте этот Компонент Разметки (в формате BCF) MEP-инженеру, который может увидеть проблему, представленную в виде комментария в его собственном проекте.
Пример 2
CAD-менеджеры могут использовать приложения проверки IFC-моделей, поддерживающие формат BCF. САПР-Менеджер импортирует все модели IFC в проект и комментирует обнаруженные несоответствия. Затем он отправляет эти комментарии в формате BCF различным участникам проектирования, включая архитектора, использующего ARCHICAD. Архитектор может просмотреть модели IFC и воспользоваться функцией Разметки, чтобы продолжить отслеживание процесса устранения обнаруженного несоответствия.
Примечание: Приложения Solibri Model Checker и Tekla BIMsight по умолчанию поддерживают BCF. Revit поддерживает работу с BCF при помощи сторонних расширений, таких как Kubus Add-In.
Пример 3
Архитектор, использующий ARCHICAD, отправляет конструктивную модель инженеру-конструктору (в формате IFC совместно с Компонентами Разметки в формате BCF). Инженер-конструктор просматривает модель в Tekla Structures. Благодаря совместимости формата BCF инженер может легко и быстро обнаружить измененные элементы.
Примечание: При экспорте проекта ARCHICAD в формат IFC для использования функций BCF следует убедиться, что в настройках Транслятора активировано сохранение Глобальных IFC ID.
См. Реквизит Глобального Уникального Идентификатора IFC (GlobalId).
