Создание Гипермоделей BIMx при помощи Издателя
Для повышения скорости навигации по модели BIMx может потребоваться ее предварительная оптимизация в ARCHICAD.
См. BIMx: замечания относительно Размера модели, Текстур и Теней.
Шаг 1.Создание Набора Издателя
Активируйте в Организаторе режим Издателя, чтобы создать нужный Набор Издателя: настройте комбинацию видов (включая траектории камер), Макетов или поднаборов Макетов и 3D-видов, которые хотите включить в Гипермодель.
См. также Функция Издателя.
Оптимизировать геометрию 3D-модели можно различными способами, например, при помощи функции Неполного Показа Конструкций, воспользовавшись Комбинациями Слоев или ограничив вид Бегущей Рамкой.
Шаг 2. Настройка Свойств Публикации

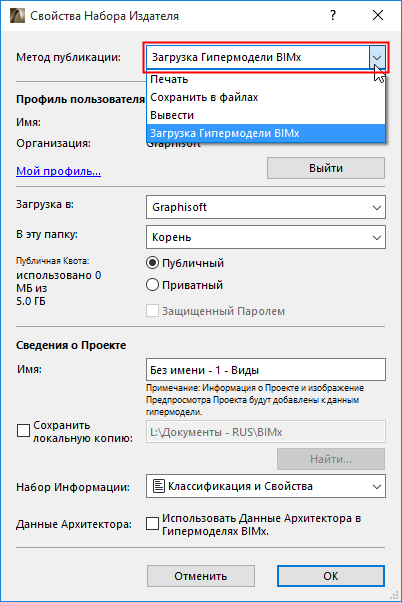

В диалоговом окне Свойств Публикации выберите способ публикации Гипермодели: Загрузка Гипермодели BIMx или Сохранение в файлах.
Данный способ предназначен для загрузки файлов на Сайт Передачи Гипермоделей BIMx bimx.graphisoft.com.
•Войти: Чтобы загрузить модель на Сайт Передачи Моделей BIMx, нажмите кнопку Войти и введите свой GRAPHISOFT ID (GSID), если вы еще не выполнили вход.
Если у вас еще нет GSID, нажмите кнопку Регистрация.
•Загрузка в: Выберите папку организации или свою собственную папку.
•В эту папку: Выберите загрузку в Публичную или в Личную Папку. При выборе Личной Папки можно ограничить доступ к файлу паролем. Слева отображается размер доступного свободного пространства.
Примечание: Загрузка в Личную Папку доступна только для обладателей действующего Соглашения о Сервисном Обслуживании (SSA) ARCHICAD.
• Имя:: При желании можно изменить название файла Гипермодели.
•Сохранить локальную копию: Активируйте этот маркер и укажите путь, если помимо загрузки на сайт Передачи Моделей BIMx требуется сохранить локальную копию Гипермодели.
См. также Настройка Информации и Данные Архитектора (ниже) для получения дополнительной информации.
Сохранение Гипермодели BIMx
Выберите вариант Сохранить в файлах и укажите путь для сохранения файла Гипермодели.
•Возможность выбора формате Гипермодели BIMx становится возможна только после активации маркера Создать единый файл .
•Выберите из выпадающего списка Форматов, находящегося в нижней части диалога, формат Гипермодель BIMx.
•Путь: Укажите путь сохранения файла.
Воспользуйтесь выпадающим меню Настройки Информации для настройки включения информации об элементах, которая будет доступна для просмотра в мобильных приложениях BIMx:
•Вариант панели Классификации и Свойства предназначен для включения данных, настроенных для каждого элемента в панели Категории и Свойства диалогов Параметров Элементов.
•Выберите вариант Нет, если не хотите включать никакие данные об элементах (в этом случае можно будет просматривать модель и осуществлять по ней навигацию, но информация об элементах модели будет отсутствовать).
•Выберите Каталог: Сделав щелчок на выпадающем меню, можно выбрать Схемы Каталогов Элементов, которые будут включены в Гипермодель BIMx.
Так как из выпадающего меню можно выбрать несколько Каталогов, возможно, наилучшим решением будет разделение экспортируемой информации на части (например, по типам элементов). чтобы повысить скорость публикации и обновления модели, а также упростить управление данными.
– При выборе Стандартного Каталога BIMx происходит экспорт данных, содержащихся в соответствующем Каталоге Элементов. Этот каталог входит в состав стандартного шаблона ARCHICAD, но при необходимости вы можете изменить его схему или выбрать любые другие каталоги.
Использовать Данные Архитектора в Гипермоделях BIMx
Активируйте этот маркер для отображения информации об авторе проекта во время открытия Гипермодели в приложении BIMx.
Эти данные сначала следует ввести в ARCHICAD при помощи команды меню Файл > Информация > Предпросмотр Проекта и Данные Архитектора в BIMx.
См. Данные Архитектора в BIMx.
Шаг 3. Настройка Параметров Экспорта BIMx
Примечание: Настройка Параметров Экспорта BIMx доступна также в Мастере Публикации Гипермоделей BIMx.
Вы можете настроить индивидуальные параметры Экспорта для каждого Набора Издателя: 3D-виды, Камеры или Траектории Камер.
Параметры Экспорта для 3D-видов

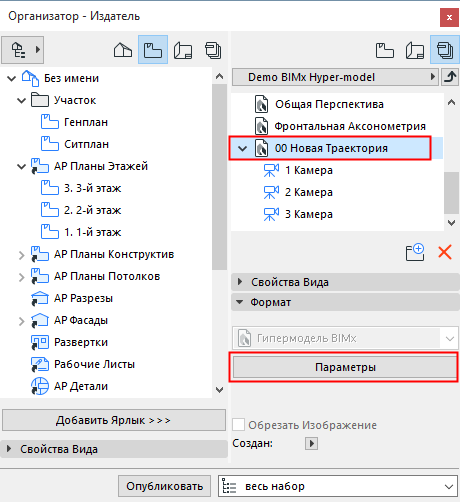

Выберите в Наборе Издателя 3D-вид и нажмите кнопку Параметры, находящуюся в нижней части Издателя.

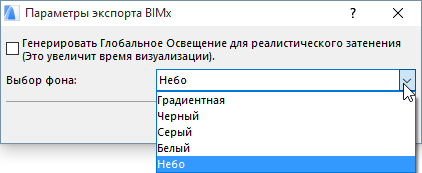

Глобальное Освещение (GI)
Вы можете активировать Генерацию Глобального Освещения: это повысит реалистичность модели, но приведет в снижению скорости визуализации. Обратите внимание, что функция Глобального Освещения требует дополнительных объемов памяти.
Выбор фона
Выберите фон, который должен отображаться в модели BIMx:
•НЕБО (изображение Неба BIMx по умолчанию)
•БЕЛЫЙ
•СЕРЫЙ
•ЧЕРНЫЙ
•ГРАДИЕНТНЫЙ
Параметры Галереи для Траектории Камеры
Если в Наборе Издателя присутствует траектория камеры, то диалог Параметров экспорта BIMx содержит Параметры Галереи.
Примечание: При использовании мастера публикации Гипермоделей BIMx необходимо выбрать камеру в окне Плана Этажа, чтобы включить ее в Набор Издателя.
–Добавить камеры как отдельные элементы галереи: Отдельный элемент галереи (видовая точка) будет создан для каждой камеры, определенной в текущей траектории ARCHICAD
–Создать единый ролик для галереи: Будет создан видеоролик на основе текущей траектории камеры ARCHICAD в виде одного элемента галереи
–Ограничение навигации по элементам галереи: Навигация по результирующему проекту BIMx будет ограничена видами и клипами, сохраненными вами в Галерее (в отличие от полного проекта)

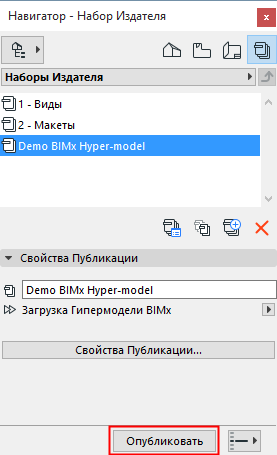

Выберите в Издателе настроенный Набор и нажмите кнопку Опубликовать.

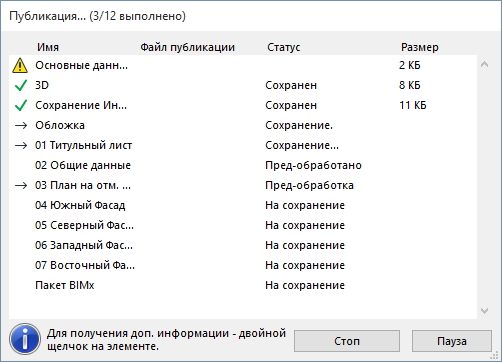

При этом откроется диалоговое окно процесса публикации:

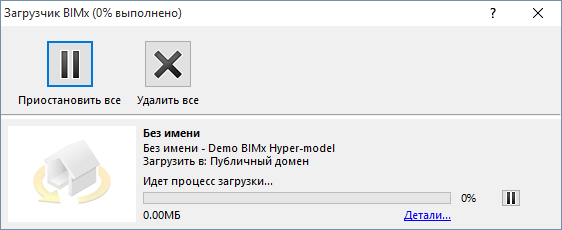

Если была выбрана загрузка Гипермодели BIMx на Сайт Передачи Моделей BIMx, то Загрузчик BIMx будет также отслеживать статус загрузки. При необходимости этот диалог можно использовать для остановки и повторного запуска процесса публикации.
Примечание: Вы можете отменить расчет Глобального Освещения, не прерывая общий процесс Публикации. Для его отмены выберите 3D-вид в диалоговом окне Издателя. Нажатие кнопки, помеченной красным значком "X" отменяет расчет Глобального Освещения, но 3D-вид все равно сохраняется в Гипермодели, только без Глобального Освещения.
При возникновении в процессе публикации каких-либо проблем, вы будете об этом уведомлены. Для получения дополнительной информации нажмите на ссылку Детали.
