Сопоставление Свойств для IFC-импорта

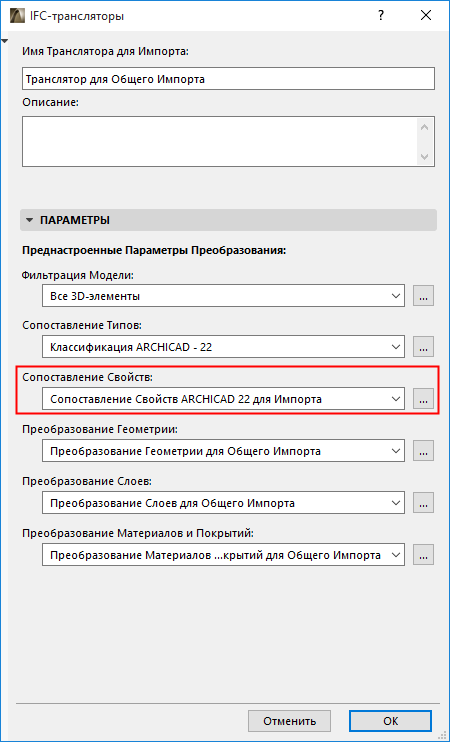

Файл > Взаимодействие > IFC > IFC-трансляторы
Выберите Транслятор для Импорта и откройте преднастроенный набор Сопоставления Свойств.
Преднастроенный набор Преобразования служит для управления импортом свойств IFC-элементов в ARCHICAD.
В расположенных ниже разделах описываются следующие функции
Использование Таблицы Сопоставления
Назначение Свойств в ARCHICAD (на основе Сопоставления IFC-свойств)
Импорт IFC-данных в Категории ARCHICAD
Замена отсутствующего Статуса Реконструкции
Выберите IFC-свойства или Свойства ARCHICAD:

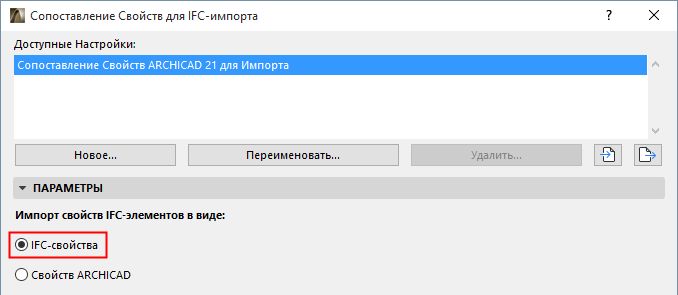

Импорт в качестве IFC-свойств
•Этот вариант используется по умолчанию: в ARCHICAD импортируется все свойства IFC-элементов.
•Эти данные будут доступны в качестве IFC-свойств в различных частях интерфейса ARCHICAD, таких как диалог Найти и Выбрать и Параметры Схем элементов (ранее таким образом IFC-свойства импортировались в AC).
•Выбор этого варианта позволяет не выполнять Сопоставление Свойств.

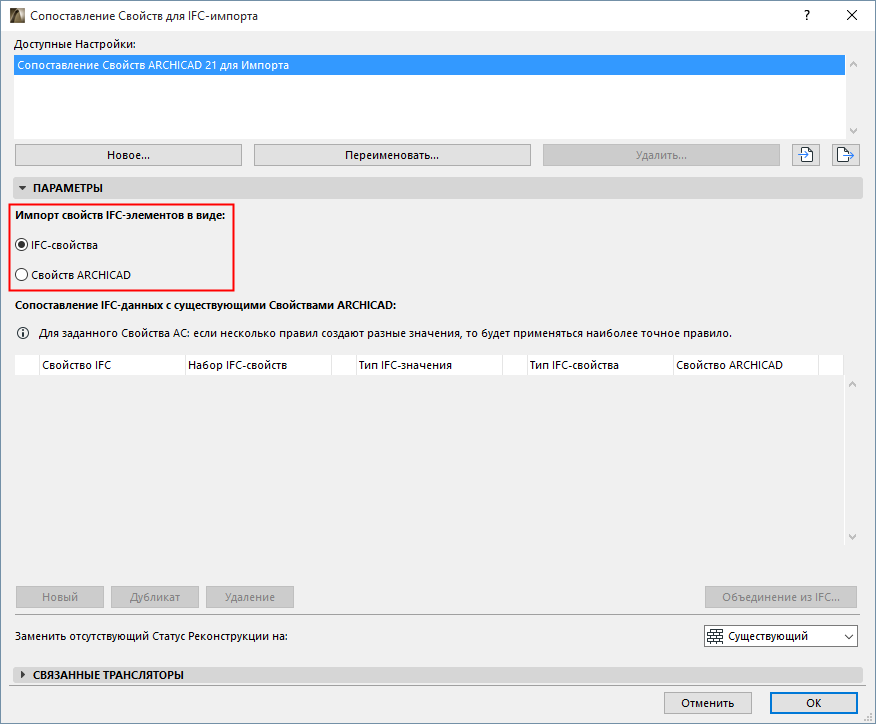

Импорт в качестве Свойств ARCHICAD
Этот вариант может пригодиться, если вы, чтобы определенные данные IFC-свойств были доступны в функциях ARCHICAD, действующих со Свойствами ARCHICAD (но не с IFC-свойствами). К подобным функциям относятся:
•Графическая Замена
•Свойства на основе Формул
•Обнаружение Коллизий
•Автотексты в Выносках
Выбор этого варианта активирует таблицу сопоставлений, в которой можно настроить импорт значений IFC-свойств в существующие Свойства ARCHICAD.
•Каждое IFC-свойство в списке (определяемое при помощи первых четырех столбцов таблицы) сопоставляется с существующим Свойством ARCHICAD (в крайнем правом столбце).
•Новые Свойства ARCHICAD в текущем проекте не создаются.
•IFC-свойства, не включенные в эту таблицу сопоставления, в процессе импорта игнорируются.
Помните:
–Набор Свойств ARCHICAD, доступных для любого элемента ARCHICAD, зависит от Классификаций элементов.
–Каждое Свойство ARCHICAD имеет значение по умолчанию (задаваемое в Менеджере Свойств).
–Для импортированных IFC-элементов эта таблица позволяет изменить значения Свойств ARCHICAD по умолчанию на специальные, если доступны применимые IFC-данные.
